Verwandte Anleitungen für testo 0572 2201
Inhaltszusammenfassung für testo 0572 2201

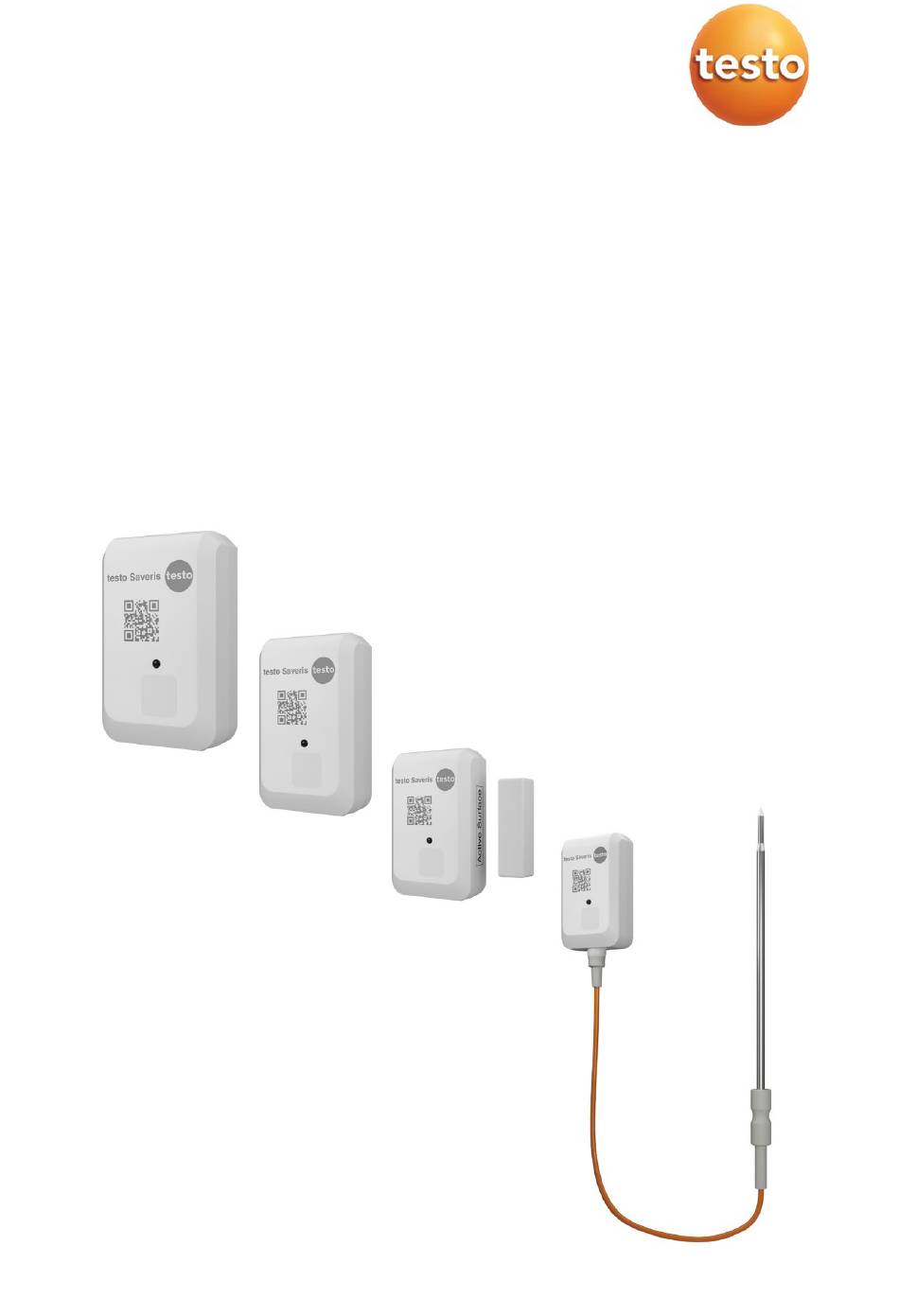

- Seite 1 Wireless Sensors 0572 2201 XX 0572 2202 XX 0572 2203 XX 0572 2204 XX Bedienungsanleitung...
- Seite 3 Inhaltsverzeichnis Inhaltsverzeichnis Zu diesem Dokument ................5 Verwendung ................... 5 Symbole ....................5 Sicherheit und Entsorgung ..............6 Sicherheitshinweise ................6 Warnhinweise ..................7 Entsorgung ..................... 7 Produktspezifische Zulassungen ............8 Support ....................8 Gerätebeschreibung ................9 Systemübersicht ................... 10 Lieferumfang ..................
- Seite 5 Verwenden Sie stets das vollständige Original dieser Bedienungsanleitung. • Geben Sie diese Dokumentation an spätere Nutzer des Produktes weiter. • Die Allgemeinen Geschäftsbedingungen finden Sie im Login-Bereich der jeweiligen testo Saveris Solution unter www.testo.com/login. Symbole Darstellung Erklärung Hinweis: Grundlegende oder weiterführende Informationen Handlung: mehrere Schritte, die Reihenfolge muss eingehalten werden.
- Seite 6 Führen Sie nur Wartungs- und Instandhaltungsarbeiten an diesem Gerät • durch, die in der Dokumentation beschrieben sind. Halten Sie sich dabei an die vorgegebenen Handlungsschritte. Verwenden Sie nur Original- Ersatzteile von Testo. Fest eingebaute Batterien GEFAHR Lebensgefahr! Die fest eingebaute Batterie kann explodieren, wenn sie zu heiß wird.
- Seite 7 2 Sicherheit und Entsorgung Grundsätzlich kann durch den Kontakt mit austretenden • Batteriekomponenten eine Gefahr für Gesundheit und die Umwelt ausgehen. Es ist daher im Kontakt mit auffälligen Batterien (Austritt von Inhaltsstoffen, Verformungen, Verfärbungen, Einbeulungen o. ä) ein hinreichender Körper und Atemschutz erforderlich.
- Seite 8 Führen Sie das Produkt nach Ende der Nutzungszeit der getrennten • Sammlung für Elektro- und Elektronikgeräte zu (lokale Vorschriften beachten) oder geben Sie das Produkt an Testo zur Entsorgung zurück. 3 Produktspezifische Zulassungen Die aktuellen Landeszulassungen entnehmen Sie bitte dem beiliegenden Dokument Approvals and Certifications.
- Seite 9 Anwendungen flexibel anpassbar. Je nach Ausführung verfügen sie über einen Lufttemperaturfühler, einen Produktsimulator oder einen Türkontaktsensor. Die Wireless Sensors sind in die testo Saveris Food Solution integrierbar. Die Daten werden in konfigurierbaren Intervallen aufgezeichnet und umgehend in die Testo-Cloud übertragen.
- Seite 10 5 Gerätebeschreibung Systemübersicht Lieferumfang Die Wireless Sensors sind in verschiedenen Ausführungen erhältlich: Artikel Packungsinhalt Abbildung Wireless Sensor T1 Wireless Sensor 0572 2201 XX Inbetriebnahmeanleitung Kalibrierungszertifikat Zweites QR-Code-Etikett Wireless Sensor T2 Wireless Sensor 0572 2202 XX Inbetriebnahmeanleitung Kalibrierungszertifikat Zweites QR-Code-Etikett Wireless Sensor DC...
- Seite 11 Produkttemperatursimulator. Der Produktsimulator ist darauf ausgelegt, dass er das Verhalten einer realen Produktkerntemperatur nachstellt. Für nähere Information zu Produktsimulatoren kontaktieren Sie Ihren Testo Ansprechpartner. Der Produktsimulator stellt jedoch nicht die Kerntemperatur des Lebensmittels dar, sondern simuliert das Verhalten des Lebensmittels.
- Seite 12 5 Gerätebeschreibung Für eine möglichst genaue Simulation empfiehlt Testo, den "Produktsimulationsservice" zu verwenden. Produkttemperatursimulatoren (Temperatur Mimicking Sensors) sind nicht dazu gedacht, die Umgebungstemperatur in Kühlräumen, in welchen sie verwendet werden, zu überwachen. Wireless Sensor T3 Der Wireless Sensor T3 verfügt über ein Kabel mit externem Luft-Temperaturfühler und eignet sich zum...
- Seite 13 5 Gerätebeschreibung Funktion Aktion/Taste Signal Wireless Sensor auf Taste drücken > 20 s nach 20 s Taste drücken: Werkseinstellungen/ 4 mal rot blinken Auslieferungszustan Anschließend: d zurücksetzen 2 mal grün blinken und 2 mal rot blinken → Reset durchgeführt 4 mal rot blinken → Reset nicht durchgeführt 1 mal grün blinken und 1 mal rot Sensor in Sleep...
- Seite 14 6 Inbetriebnahme 6 Inbetriebnahme Zur Funktion der Wireless Sensors ist es erforderlich, im Rahmen der Konfiguration des Qualitätshandbuchs im testo Saveris Cockpit den Messtakt einzustellen sowie die Alarmeinstellungen vorzunehmen. Die zeitgesteuerten Alarme können vor Ort über das entsprechende testo Saveris Cockpit individuell angepasst werden.
- Seite 15 6 Inbetriebnahme GEFAHR Lebensgefahr! Elektrische Leitungen können beschädigt werden. Bei Befestigung der Wandhalterung mittels Schrauben darf nicht direkt an elektrischen Anlagen montiert werden. Bei der Verwendung von Klebestreifen ist darauf zu achten, dass der Untergrund sauber und fettfrei ist und Klebeband verwendet wird, das für den Einsatz im Lebensmittelbereich zugelassen ist.
- Seite 16 6 Inbetriebnahme Kerntemperaturfühler 6.1.3 Platzieren Sie den Kerntemperaturfühler vorsichtig im Medium und führen Sie die Messung durch. Die Mindesteinstechtiefe sollte dabei 10 mm betragen. Für die Kerntemperaturmessung in gefrorenen Lebensmitteln muss ein Loch vorgebohrt werden. Um eine Wärmeableitung zu verhindern, sollte das Loch mindestens 2,5 cm tief sein und im Durchmesser etwa dem der Fühlermessspitze entsprechen.
- Seite 17 Wenn der neue Wireless Sensor verbunden wurde, blinkt die Sensor- LED zweimal grün. Alarme konfigurieren Die Alarmeinstellungen können vor Ort über das entsprechende testo Saveris Cockpit individuell angepasst werden. Innerhalb der eingestellten Betriebszeiten werden die Mitarbeiter im Falle eines Alarms über die Control Unit informiert und können, auf Basis der im Qualitätshandbuch vordefinierten Maßnahmen, reagieren.
- Seite 18 7 Wartung und Pflege Temperaturwert wird angezeigt. Die gesammelten Messdaten sind online im testo Saveris Cockpit zugänglich. 7 Wartung und Pflege Reinigung der Wireless Sensors und externen Fühler Für die Reinigung der Wireless Sensors und externen Fühler nur schwache handelsübliche Neutral- /Haushaltsreiniger (z. B. Spülmittel) verwenden.
- Seite 19 8 Technische Daten 8 Technische Daten Messspezifische Daten Wireless 0572 2201 0572 2202 0572 2203 0572 2204 Sensor Sensortyp Umgebungs- Auf Basis der Türkontakt Kerntemperatur temperatur Umgebungs- temperatur digital simulierte Produkt- temperatur Messbereich -30...+85 °C -30...+85 °C -30...+110 °C Genauigkeit ±...
- Seite 20 9 Zubehör Wireless Sensor 0572 2201 0572 2202 0572 2203 0572 2204 Gewicht Ca. 44 g Ca. 44 g Ca. 44 g Ca. 60 g (inkl. Batterien) Türkontakt Kabellänge (inkl. 630 mm Metallspitze) Interner Sensor Externer Sensor Energiemanagement Spannungsversorgung: Lithium-Batterie (Die Angaben zur Batteriestandzeit gelten für einen Messtakt von 15 Minuten...
- Seite 22 Testo SE & Co. KGaA Celsiusstr. 2 79822 Titisee-Neustadt Germany Tel.: +49 7653 681-0 E-mail: info@testo.de www.testo.com 0970 2661 de 06 – 11.2024...
