Bedienungsanleitung

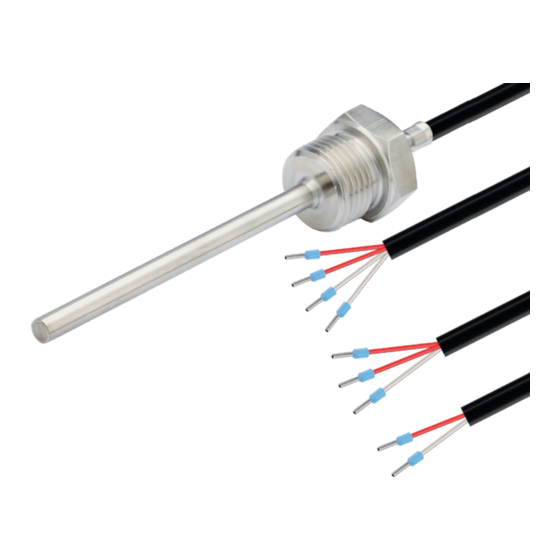

Einschraubfühler G3/8 " mit PVC-Leitung
Artikelnr.: 803150 3011
Alle Rechte vorbehalten. Es dürfen keine Änderungen an den Unterlagen vorgenommen werden.
Bitte lesen Sie vor Beginn aller Arbeiten die Betriebsanleitung und bewahren Sie diese sorgfältig und griffbereit auf.
Testo Sensor GmbH
+49 7653 96597-0
Testo-Straße 1
+49 7653 96597-99
D-79853 Lenzkirch
info@testo-sensor.de
www.testo-sensor.de
Deutsche Bank AG Freiburg | BIC: DEUTDE6FXXX
IBAN: DE32 6807 0030 0184 3333 00
Sparkasse Hochschwarzwald | BIC: SOLADES1HSW
IBAN: DE80 6805 1004 0004 5119 03
Geschäftsführer:
Prof. Burkart Knospe, Martin Arndt
Amtsgericht Freiburg HRB 706025
Umsatzsteuer-ID.: DE274417683

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für testo G3/8

Inhaltszusammenfassung für testo G3/8

  • Seite 1 Bedienungsanleitung Einschraubfühler G3/8 " mit PVC-Leitung Artikelnr.: 803150 3011 Alle Rechte vorbehalten. Es dürfen keine Änderungen an den Unterlagen vorgenommen werden. Bitte lesen Sie vor Beginn aller Arbeiten die Betriebsanleitung und bewahren Sie diese sorgfältig und griffbereit auf. Testo Sensor GmbH...

  • Seite 2: Inhaltsverzeichnis

    4.4. Anschlussbelegung 4.5. Wartung 4.6. Entsorgung 5. Anhang Kennlinien Testo Sensor GmbH +49 7653 96597-0 Deutsche Bank AG Freiburg | BIC: DEUTDE6FXXX Geschäftsführer Testo-Straße 1 +49 7653 96597-99 IBAN: DE32 6807 0030 0184 3333 00 Prof. Burkart Knospe, Martin Arndt D-79853 Lenzkirch info@testo-sensor.de...

  • Seite 3: Allgemeines

    Applikationsspezifische Umgebungs- oder Stressbedingungen können das Fühlerverhalten beeinflussen und zu Abweichungen von den im Datenblatt spezifizierten Angaben führen. Um dies zu vermeiden, empfehlen wir eine applikationsbezogene Beratung. Testo Sensor GmbH +49 7653 96597-0 Deutsche Bank AG Freiburg | BIC: DEUTDE6FXXX Geschäftsführer...

  • Seite 4: Personalqualifikation

    Unqualifiziertes Personal bitte von den Gefahrenbereichen fernhalten. 1.5. Beschilderung, Sicherheitskennzeichnungen, Typenschild Unsere Artikel werden wie folgt gekennzeichnet. Etikett für Gehäusefühler Ettikett für Kabelfühler (als Fähnchen am Kabel befestigt) Testo Sensor GmbH +49 7653 96597-0 Deutsche Bank AG Freiburg | BIC: DEUTDE6FXXX Geschäftsführer Testo-Straße 1...

  • Seite 5: Technische Daten Und Montageanleitung

    Bedienungsanleitung - Technische Daten und Montageanleitung 2. Technische Daten und Montageanleitung Einschraubfühler G3/8 " mit PVC-Leitung Artikelnr.: 803150 3011 Einschraubfühler mit PVC-Leitung sind die kostengünstigste Lösung um die Temperatur in Rohrleitungen oder Behältern zu messen. PVC-Leitungen sind bis +105 °C einsetzbar.
  • Seite 6 Bedienungsanleitung - Technische Daten und Montageanleitung Einschraubgewinde Bild Einschraubgewinde C - Einbaulänge Bild Material Edelstahl 1.4301 | SUS 304 Code Länge (mm) Länge (mm) C0050 Prozessanschluss G3/8 " C0100 Schlüsselweite (SW) C0150 Schutzhülse C0200 Material Edelstahl 1.4571 | 316TI C0250 Einbaulänge (mm) bitte wählen C0300 Ø (mm)
  • Seite 7 Ansprechzeiten verbessern. Bitte verlegen Sie das Kabel so, dass kein Wasser in den Fühler eindringen kann und mit Reserveschlaufe (4). So können Sie den Fühler ausfahren ohne den elektrischen Anschluss zu lösen. Testo Sensor GmbH +49 7653 96597-0 Deutsche Bank AG Freiburg | BIC: DEUTDE6FXXX Geschäftsführer...

  • Seite 8: Passendes Zubehör

    Bitte wählen Sie jetzt die Länge und fügen Sie den Code an die Artikelnr. der Leitung an. Länge (m) Code Hängen Sie den Code an die Artikelnr. der Leitung. Testo Sensor GmbH +49 7653 96597-0 Deutsche Bank AG Freiburg | BIC: DEUTDE6FXXX Geschäftsführer Testo-Straße 1...

  • Seite 9: Transport, Lagerung Und Verpackung

    • Das Gerät mit dem Dämmmaterial in der Verpackung platzieren. • Bei längerer Einlagerung (mehr als 30 Tage) einen Beutel mit Trocknungsmittel der Verpackung beilegen. Testo Sensor GmbH +49 7653 96597-0 Deutsche Bank AG Freiburg | BIC: DEUTDE6FXXX Geschäftsführer Testo-Straße 1...

  • Seite 10: Inbetriebnahme

    Elektronikschrott erfolgen muss. Das Produkt darf nicht als Haushaltsmüll entsorgt werden. Eine Sonderbehandlung für spezielle Komponenten ist unter Umständen gesetzlich zwingend und ökologisch sinnvoll. Bitte beachten Sie auch die örtliche, für eine Entsorgung gültige, Gesetzgebung. Testo Sensor GmbH +49 7653 96597-0 Deutsche Bank AG Freiburg | BIC: DEUTDE6FXXX Geschäftsführer...

  • Seite 11: Anhang Kennlinien

    Bedienungsanleitung - Anhang Kennlinien 5. Anhang Kennlinien Testo Sensor GmbH +49 7653 96597-0 Deutsche Bank AG Freiburg | BIC: DEUTDE6FXXX Geschäftsführer Testo-Straße 1 +49 7653 96597-99 IBAN: DE32 6807 0030 0184 3333 00 Prof. Burkart Knospe, Martin Arndt D-79853 Lenzkirch info@testo-sensor.de...
  • Seite 12 0,18 0,13 0,04 119,78 0,56 0,25 0,19 0,06 Testo Sensor GmbH +49 7653 96597-0 Deutsche Bank AG Freiburg | BIC: DEUTDE6FXXX Geschäftsführer: Testo-Straße 1 +49 7653 96597-99 IBAN: DE32 6807 0030 0184 3333 00 Prof. Burkart Knospe, Martin Arndt D-79853 Lenzkirch info@testo-sensor.de...
  • Seite 13 0,44 0,34   171,80 1,25 0,53 0,42   Testo Sensor GmbH +49 7653 96597-0 Deutsche Bank AG Freiburg | BIC: DEUTDE6FXXX Geschäftsführer: Testo-Straße 1 +49 7653 96597-99 IBAN: DE32 6807 0030 0184 3333 00 Prof. Burkart Knospe, Martin Arndt D-79853 Lenzkirch info@testo-sensor.de...
  • Seite 14 0,71     221,63 1,94       Testo Sensor GmbH +49 7653 96597-0 Deutsche Bank AG Freiburg | BIC: DEUTDE6FXXX Geschäftsführer: Testo-Straße 1 +49 7653 96597-99 IBAN: DE32 6807 0030 0184 3333 00 Prof. Burkart Knospe, Martin Arndt D-79853 Lenzkirch info@testo-sensor.de...
  • Seite 15       269,25 2,63       Testo Sensor GmbH +49 7653 96597-0 Deutsche Bank AG Freiburg | BIC: DEUTDE6FXXX Geschäftsführer: Testo-Straße 1 +49 7653 96597-99 IBAN: DE32 6807 0030 0184 3333 00 Prof. Burkart Knospe, Martin Arndt D-79853 Lenzkirch info@testo-sensor.de...
  • Seite 16       300,43 3,10       Testo Sensor GmbH +49 7653 96597-0 Deutsche Bank AG Freiburg | BIC: DEUTDE6FXXX Geschäftsführer: Testo-Straße 1 +49 7653 96597-99 IBAN: DE32 6807 0030 0184 3333 00 Prof. Burkart Knospe, Martin Arndt D-79853 Lenzkirch info@testo-sensor.de...
  • Seite 17 Pt100 / Ω Klasse B / °C Klasse A / °C Klasse 1/3 B / °C Klasse 1/10 B / °C Testo Sensor GmbH +49 7653 96597-0 Deutsche Bank AG Freiburg | BIC: DEUTDE6FXXX Geschäftsführer: Testo-Straße 1 +49 7653 96597-99 IBAN: DE32 6807 0030 0184 3333 00 Prof.
  • Seite 18 581,6 654,5 726,6 435,2 509,8 583,5 656,4 728,5 Testo Sensor GmbH +49 7653 96597-0 Deutsche Bank AG Freiburg | BIC: DEUTDE6FXXX Geschäftsführer: Testo-Straße 1 +49 7653 96597-99 IBAN: DE32 6807 0030 0184 3333 00 Prof. Burkart Knospe, Martin Arndt D-79853 Lenzkirch info@testo-sensor.de...
  • Seite 19 986,8 1.071,0 1.153,9 816,5 903,2 988,6 1.072,7 1.155,6 Testo Sensor GmbH +49 7653 96597-0 Deutsche Bank AG Freiburg | BIC: DEUTDE6FXXX Geschäftsführer: Testo-Straße 1 +49 7653 96597-99 IBAN: DE32 6807 0030 0184 3333 00 Prof. Burkart Knospe, Martin Arndt D-79853 Lenzkirch info@testo-sensor.de...
  • Seite 20 1.206,1 1.257,8 1.309,0 1.359,7 1.207,8 1.259,6 1.310,7 1.361,4 Testo Sensor GmbH +49 7653 96597-0 Deutsche Bank AG Freiburg | BIC: DEUTDE6FXXX Geschäftsführer: Testo-Straße 1 +49 7653 96597-99 IBAN: DE32 6807 0030 0184 3333 00 Prof. Burkart Knospe, Martin Arndt D-79853 Lenzkirch info@testo-sensor.de...
  • Seite 21 1,50 1,00 0,50 0,00 Temperaturbereich in °C Pt500 / Ω Klasse B / °C Testo Sensor GmbH +49 7653 96597-0 Deutsche Bank AG Freiburg | BIC: DEUTDE6FXXX Geschäftsführer: Testo-Straße 1 +49 7653 96597-99 IBAN: DE32 6807 0030 0184 3333 00 Prof.
  • Seite 22 945,2 1.093,5 1.240,1 1.385,1 949,1 1.097,4 1.243,9 1.388,9 Testo Sensor GmbH +49 7653 96597-0 Deutsche Bank AG Freiburg | BIC: DEUTDE6FXXX Geschäftsführer: Testo-Straße 1 +49 7653 96597-99 IBAN: DE32 6807 0030 0184 3333 00 Prof. Burkart Knospe, Martin Arndt D-79853 Lenzkirch info@testo-sensor.de...
  • Seite 23 1.562,0 1.736,5 1.908,4 2.077,7 1.565,8 1.740,2 1.912,0 2.081,3 Testo Sensor GmbH +49 7653 96597-0 Deutsche Bank AG Freiburg | BIC: DEUTDE6FXXX Geschäftsführer: Testo-Straße 1 +49 7653 96597-99 IBAN: DE32 6807 0030 0184 3333 00 Prof. Burkart Knospe, Martin Arndt D-79853 Lenzkirch info@testo-sensor.de...
  • Seite 24 2.248,0   2.412,2   2.573,8   2.732,9   Testo Sensor GmbH +49 7653 96597-0 Deutsche Bank AG Freiburg | BIC: DEUTDE6FXXX Geschäftsführer: Testo-Straße 1 +49 7653 96597-99 IBAN: DE32 6807 0030 0184 3333 00 Prof. Burkart Knospe, Martin Arndt D-79853 Lenzkirch info@testo-sensor.de...
  • Seite 25 EN 60751 in °C 2.836,4   2.938,8   3.040,1   Testo Sensor GmbH +49 7653 96597-0 Deutsche Bank AG Freiburg | BIC: DEUTDE6FXXX Geschäftsführer: Testo-Straße 1 +49 7653 96597-99 IBAN: DE32 6807 0030 0184 3333 00 Prof. Burkart Knospe, Martin Arndt D-79853 Lenzkirch info@testo-sensor.de...
  • Seite 26 100 125 150 175 200 225 250 275 300 325 350 375 400 425 450 475 500 525 550 575 Temperaturbereich in °C Pt1000 / Ω Klasse B / °C Klasse A / °C Testo Sensor GmbH +49 7653 96597-0 Deutsche Bank AG Freiburg | BIC: DEUTDE6FXXX Geschäftsführer: Testo-Straße 1...
  • Seite 27 19.731 -2,3 -0,5 3.226 3.272 3.319 -1,4 -0,4 Testo Sensor GmbH +49 7653 96597-0 Deutsche Bank AG Freiburg | BIC: DEUTDE6FXXX Geschäftsführer: Testo-Straße 1 +49 7653 96597-99 IBAN: DE32 6807 0030 0184 3333 00 Prof. Burkart Knospe, Martin Arndt D-79853 Lenzkirch info@testo-sensor.de...
  • Seite 28 -3,1 -1,0 -4,0 -2,0 -3,1 -1,1 -3,2 -1,0 Testo Sensor GmbH +49 7653 96597-0 Deutsche Bank AG Freiburg | BIC: DEUTDE6FXXX Geschäftsführer: Testo-Straße 1 +49 7653 96597-99 IBAN: DE32 6807 0030 0184 3333 00 Prof. Burkart Knospe, Martin Arndt D-79853 Lenzkirch info@testo-sensor.de...
  • Seite 29 10.000 -5,00 Temperaturbereich in °C R nominal / Ω Toleranz / +°C Toleranz / -°C Testo Sensor GmbH +49 7653 96597-0 Deutsche Bank AG Freiburg | BIC: DEUTDE6FXXX Geschäftsführer: Testo-Straße 1 +49 7653 96597-99 IBAN: DE32 6807 0030 0184 3333 00 Prof.
  • Seite 30 38.712 -2,3 -0,5 6.515 6.608 6.701 -1,4 -0,3 Testo Sensor GmbH +49 7653 96597-0 Deutsche Bank AG Freiburg | BIC: DEUTDE6FXXX Geschäftsführer: Testo-Straße 1 +49 7653 96597-99 IBAN: DE32 6807 0030 0184 3333 00 Prof. Burkart Knospe, Martin Arndt D-79853 Lenzkirch info@testo-sensor.de...
  • Seite 31 1.293 -3,1 -1,0 1.177 1.214 1.252 -3,0 -1,0 Testo Sensor GmbH +49 7653 96597-0 Deutsche Bank AG Freiburg | BIC: DEUTDE6FXXX Geschäftsführer: Testo-Straße 1 +49 7653 96597-99 IBAN: DE32 6807 0030 0184 3333 00 Prof. Burkart Knospe, Martin Arndt D-79853 Lenzkirch info@testo-sensor.de...
  • Seite 32 -4,00 -5,00 Temperaturbereich in °C R nominal / Ω Toleranz / +°C Toleranz / -°C Testo Sensor GmbH +49 7653 96597-0 Deutsche Bank AG Freiburg | BIC: DEUTDE6FXXX Geschäftsführer: Testo-Straße 1 +49 7653 96597-99 IBAN: DE32 6807 0030 0184 3333 00 Prof.
  • Seite 33 85.993 -2,4 -0,5 12.514 12.698 12.883 -1,4 -0,3 Testo Sensor GmbH +49 7653 96597-0 Deutsche Bank AG Freiburg | BIC: DEUTDE6FXXX Geschäftsführer: Testo-Straße 1 +49 7653 96597-99 IBAN: DE32 6807 0030 0184 3333 00 Prof. Burkart Knospe, Martin Arndt D-79853 Lenzkirch info@testo-sensor.de...
  • Seite 34 2.287 -3,2 -1,0 2.072 2.140 2.210 -3,2 -1,0 Testo Sensor GmbH +49 7653 96597-0 Deutsche Bank AG Freiburg | BIC: DEUTDE6FXXX Geschäftsführer: Testo-Straße 1 +49 7653 96597-99 IBAN: DE32 6807 0030 0184 3333 00 Prof. Burkart Knospe, Martin Arndt D-79853 Lenzkirch info@testo-sensor.de...
  • Seite 35 -4,00 -5,00 Temperaturbereich in °C R nominal / Ω Toleranz / +°C Toleranz / -°C Testo Sensor GmbH +49 7653 96597-0 Deutsche Bank AG Freiburg | BIC: DEUTDE6FXXX Geschäftsführer: Testo-Straße 1 +49 7653 96597-99 IBAN: DE32 6807 0030 0184 3333 00 Prof.
  • Seite 36 1303,41 1549,34 1818,48 877,37 1083,77 1309,61 1556,12 1825,9 Testo Sensor GmbH +49 7653 96597-0 Deutsche Bank AG Freiburg | BIC: DEUTDE6FXXX Geschäftsführer: Testo-Straße 1 +49 7653 96597-99 IBAN: DE32 6807 0030 0184 3333 00 Prof. Burkart Knospe, Martin Arndt D-79853 Lenzkirch info@testo-sensor.de...
  • Seite 37 1,50 1,00 0,50 0,00 Temperaturbereich in °C Ni1000 / Ω Toleranz / °C Testo Sensor GmbH +49 7653 96597-0 Deutsche Bank AG Freiburg | BIC: DEUTDE6FXXX Geschäftsführer: Testo-Straße 1 +49 7653 96597-99 IBAN: DE32 6807 0030 0184 3333 00 Prof. Burkart Knospe, Martin Arndt D-79853 Lenzkirch info@testo-sensor.de...
  • Seite 38 2.622 3.032 3.442 3.852 2.632 3.042 3.452 3.862 Testo Sensor GmbH +49 7653 96597-0 Deutsche Bank AG Freiburg | BIC: DEUTDE6FXXX Geschäftsführer: Testo-Straße 1 +49 7653 96597-99 IBAN: DE32 6807 0030 0184 3333 00 Prof. Burkart Knospe, Martin Arndt D-79853 Lenzkirch info@testo-sensor.de...
  • Seite 39 2.400 2.300 2.200 0,00 Temperaturbereich in °C LM235Z / mVolt Toleranz / °C Testo Sensor GmbH +49 7653 96597-0 Deutsche Bank AG Freiburg | BIC: DEUTDE6FXXX Geschäftsführer: Testo-Straße 1 +49 7653 96597-99 IBAN: DE32 6807 0030 0184 3333 00 Prof. Burkart Knospe, Martin Arndt D-79853 Lenzkirch info@testo-sensor.de...
  • Seite 40 Tolerance / °C Um den Temperaturfehler gering zu halten, wird für Temperaturen über 100 °C ein Betriebsstrom von Isen(cont) = 1 mA empfohlen Weitere Infos siehe Datenblatt: https://www.nxp.com/docs/en/data-sheet/KTY81_SER.pdf Testo Sensor GmbH +49 7653 96597-0 Deutsche Bank AG Freiburg | BIC: DEUTDE6FXXX Geschäftsführer: Testo-Straße 1...
