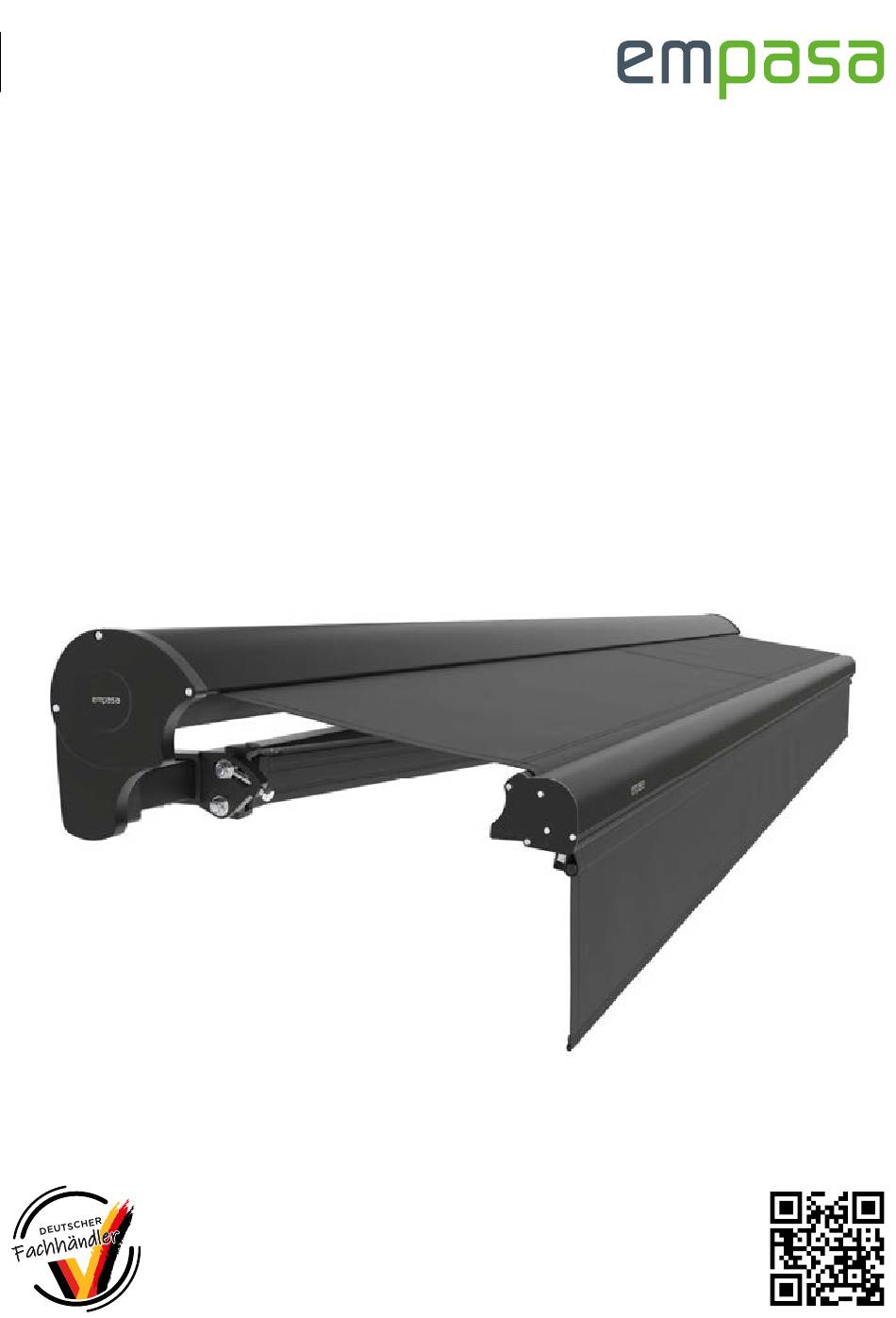

- Seite 1 Montageanleitung EXPERT KASSETTENMARKISE MIT MANUELLEM VOLANT Weitere Infos:...
-
Seite 2: Inhaltsverzeichnis
Inhalt Motorantrieb Einführung ............ -
Seite 3: Einführung
Elementen aller Art oder Personen ist ausgeschlossen. dukt genannten Informationen auch über Restrisiken aufklären. Hiermit erklären wir, die empasa GmbH, dass die Kasset- tenmarkise mit ausfahrbarem Volant EXPERT allen not- wendigen und aktuell gültigen Richtlinien entspricht. Die vollständigen Texte der EU-Konformitätserklärung und Leistungserklärung können unter der folgenden... -
Seite 4: Zeichenerklärung
Zeichenerklärung Nachfolgend werden die in dieser Gebrauchsanleitung verwendeten HINWEISSYMBOLE UND ZEICHEN beschrieben. INFORMATIONEN und VORSICHTSMASSNAHMEN für eine problemlose Installation, Inbetriebnahme und Verwendung der Kassettenmarkise. Die Missachtung dieser Hinweise kann zu Mängeln am Produkt führen und/oder seine Funktion beeinträch- tigen. ACHTUNG GEFAHR FÜR DEN BENUTZER! Diese Hinweise und Informationen müssen unbedingt eingehalten werden. Eine eventuelle Missachtung kann die Sicherheit von Personen gefährden. -
Seite 5: Lieferumfang
Lieferumfang Teilebezeichnung Kassettenmarkise Wandhalterungen bis Größe bis 3,5 m 2x Kurbel Wandhalterungen bis Größe ab 4 m Einstelltool Fernbedienung Kurbelöse WARNUNG Auslieferung ohne Befestigungsmaterial. fachgerecht ausgeführt wird. Die jeweiligen Montagehin- Das Befestigungsmaterial muss vom Monteur mit dem vor- weise der Dübel-Hersteller sind unbedingt zu beachten. Das handenen Montageuntergrund abgestimmt werden. -
Seite 6: Allgemeine Informationen
Allgemeine Informationen Die Montage der Kassettenmarkise soll von Personen ausgeführt werden, die in die Beachtung der Vorschriften und Sicher- heitsmaßnahmen eingewiesen sowie mit gültigen Bauvorschriften vertraut gemacht worden sind. • Die Montagestelle soll entsprechend vorbereitet und • Nach der Beendigung der Arbeit die Montagestelle sauber gesichert werden. -
Seite 7: Sicherheit
Sicherheit Hinweis Bestimmungszweck und Anwendungsort Hinweis: Die Kassettenmarkise darf ausschließlich für den oben genannten Bestimmungszweck verwendet werden, Die Kassettenmarkise hat den Zweck, den unter ihr befindli- auch wenn sie aus wasserundurchlässigem Gewebe oder PVC chen Bereich vor Sonneneinstrahlung zu schützen und even- besteht. -
Seite 8: Nutzungs- Und Installationsvoraussetzungen
Nutzungs- und Installationsvoraussetzungen WARNUNG Die normale Bedienung der Kassettenmarkise (hier Schlie- Der Nutzer darf keine Eingriffe oder Arbeiten an der Kasset- ßen und Öffnen) kann nach Einweisung in die Bedienung und tenmarkise vornehmen, die seinen Kompetenzbereich über- Sicherheit, durch Personen ohne Fachkenntnisse erfolgen. Re- schreiten (siehe Kapitel „Bestimmungszweck und Anwen- paratur und Wartung muss durch qualifiziertes Fachpersonal dungsort“... -
Seite 9: Anforderungen An Den Installateur
WARNUNG Anforderungen an den Installateur Für den Einbau und die Bedienung der Kassettenmarkise sind • Die beauftragte Person darf keine körperlichen Einschrän- mindestens 3 Personen erforderlich und folgende Punkte ein- kungen besitzen, welche die Aufmerksamkeit und das zuhalten: Urteilsvermögen beeinträchtigen. Dazu zählen z. B. Über- •... -
Seite 10: Sicherheitshinweise Zum Betrieb
WARNUNG Sicherheitshinweise zum Betrieb • Der Betreiber der Kassettenmarkise inkl. Motor ist ver- • Personen sind während des Betriebes von der Kassetten- pflichtet, sich vor der Erstinbetriebnahme vom sicheren markise fernzuhalten. • Kinder von ortsfesten Steuerungen oder Fernbedienungen und ordnungsgemäßen Zustand der installierten Kasset- tenmarkise zu überzeugen. -
Seite 11: Technische Daten
Windwiderstandsklasse 1: Die Markise darf bis maximal Windstärke 4 ausgefahren bleiben. Definition nach Beaufort: mäßige Brise, mäßiger Wind. Wind bewegt Zweige und dünnere Aste, hebt Staub und loses Papier. Geschwindigkeit 20-27 km/h = 5,5-7-4 m/s . Typenschilder: Die an der Kassettenmarkise EXPERT angebrachten Kennzeichnungen entsprechen den aktuell gültigen Richtlinien. V1/2023_E3431... -
Seite 12: Transport Und Verpackung
Transport und Verpackung Hinweis Transport der Kassettenmarkise Kassettenmarkisen von über 2,4 m müssen mindestens Für das Handling und den Transport der Kassettenmarkise ist von zwei Personen getragen werden. Bei einer Lieferung der Kunde verantwortlich, der für einen angemessenen Trans- an die Kundenadresse durch den Händler müssen die Auf- port sorgen muss, ohne dass die Originalverpackung beschädigt lagepunkte am Gepäckträger gepolstert werden, um Krat- wird. -
Seite 13: Installation Kassettenmarkise
Installation Kassettenmarkise WARNUNG Vor der Montage Ihrer Markise sind alle Schrauben der seitlichen Befestigung, der Gelenkarme, der vorderen Tuchstange / des Schließbleches sowie der Verstellung des Neigungswinkels auf festen Sitz zu prüfen! Durch den Transport können sich Schrauben gelockert haben! Installationshinweise WARNUNG Zur Installation/Montage der Kassettenmarkise sind mindestens 3 Personen erforderlich! -
Seite 14: Bestimmung Der Montageposition
Schritt 1 Bestimmung der Montageposition Die Kassettenmarkise vorsichtig aus dem Karton nehmen und aus der Folie ziehen. Bewahren Sie diese dann an einem sicheren Ort auf, damit sie während der Montagearbeiten nicht verkratzt, beschädigt oder verschmutzt werden kann. Legen Sie fest, auf welcher Höhe die Kassettenmarkise an der Wand befestigt werden soll. -
Seite 15: Montage An Der Wand
Schritt 3 Montage an der Wand Mit einer Schlagbohrmaschine und einem Mauerbohrer (je nach WARNUNG Untergrund richtigen Bohrertyp wählen) an den entsprechend angezeichneten Punkten die Löcher für die Halterung bohren. Die gebohrten Löcher müssen in der Bohrtiefe dem Befesti- Der Untergrund ist auf ausreichende Traglast und vor dem gungsmaterial entsprechen. - Seite 16 Hinweis VORABINFORMATION Um ein problemloses Anbringen der Gelenkarmmarkise sowie eine Beschädigung des Markisenstoffes zu vermeiden, achten Sie darauf, dass der Überstand des Befestigungsmaterials nicht mehr als maximal 2 cm beträgt. Um dies, je nach vorhandenen Befestigungsmaterials, zu gewährleisten muss evtl. etwas tiefer vorgebohrt werden. RICHTIGE Montage ...
-
Seite 17: Wandhalter Anbringen
Schritt 4 Wandhalter anbringen Halterungen mit dem auf die Kassettenmarkise abgestimmten Hinweis Montagematerial befestigen. Achten Sie auf festen Sitz, um ein Abstürzen der Kassettenmarkise zu vermeiden. Das in dieser Montageanleitung abgebildete Montagematerial Die plane (ohne Stege) Fläche der Wandhalterungen muss dient ausschließlich zum visuellen Verständnis. -
Seite 18: Markise Einhängen
Schritt 5 Markise einhängen WARNUNG Markise vorsichtig in die Wandalterungen einsetzen und mit Schrauben, Unterlegscheiben und Sicherungsmuttern mit Ring-/ Vor der Benutzung sicherstellen, dass fahrbare oder feste Schraubenschlüssel in den Wandhalterungen sichern. Gerüste, Leitern und sämtliche persönliche Schutzausrüs- tungen (Sicherheitsgurte und -riemen usw.) den Vorschrif- ten entsprechen und in gutem Zustand sind. -
Seite 19: Neigung Individuell Einstellen
Schritt 8 Wenn nicht geschehen, Batterien in die Fernbedienung einlegen. Hinweis Achten Sie beim Einsetzen der Batterie auf die richtige Polarität . (siehe auch „Zeichenerklärung“ auf Seite 4) Die Fernbedienung ist bereits werkseitig mit dem Motor gekoppelt. Ist hier dennoch keine Verbindung vorhanden, so führen Sie eine Kopplung wie auf Seite 23 beschrieben durch. -
Seite 20: Inbetriebnahme Kassettenmarkise
Inbetriebnahme Kassettenmarkise Wichtige Hinweise vor Inbetriebnahme Inbetriebnahme Betrieb Handbetriebene Kassettenmarkise Hinweis Die Kassettenmarkise wird zusätzlich mit einer Kurbelstange und/oder einer Handwinde zum manuellen Ein- und Ausfahren ACHTUNG! Vor Inbetriebnahme der Kassettenmarkise Ka- ausgeliefert. Mit dieser Kurbelstange und/oder Handwinde kann pitel „Sicherheit“ auf Seite 7 sorgfältig durchlesen. die Kassettenmarkise, z. -
Seite 21: Motorantrieb
Motorantrieb Inbetriebnahme Die Endpunkte sind bereits ab Werk eingestellt und blei- Feinjustierung ben auch bei einem Stromausfall bestehen, auch wenn Einfahrweite eine manuelle Bedienung vor der Wiederaufnahme der Stromversorgung statt findet. Stimmen die Endpunkte nicht, können diese mittels nachfolgender Schritte ver- Drehrichtung Motor ändert werden. -
Seite 22: Fernbedienung
Fernbedienung Ausführungen und Bedienung Fernbedienung Nachfolgend gezeigte Fernbedienung ist für die in dieser Mon- tage-/Bedienungsanleitung beschriebene Kassettenmarkise beigelegt. Taste Aufwärts Taste Stopp Programmier-Taste Taste Abwärts Vorderseite Rückseite Batteriefach Spezifikationen Fernbedienung Modell DC90 Hinweis Anzahl Kanäle 1 Kanal (für bis zu 15 Motoren) Batterie 1x CR2430 3V Verringert sich die Funkdistanz oder lässt sich der Rohrmo-... -
Seite 23: Fernbedienung Mit Motor Koppeln
Fernbedienung Fernbedienung mit Motor koppeln Hinweis Ab Werk ist die Fernbedienung bereits mit der Kassettenmarkise verbunden. Diese Arbeitsschritte müssen nur durchgeführt werden, wenn die Fernbedienung nicht mit der Markise gekoppelt ist (Markise reagiert nicht auf Drücken der Tasten). Schritt 1 Schritt 2 Prüfen ob die Fernbedienung verbunden ist Fernbedienung mit der Markise koppeln... -
Seite 24: Volant Ein-/Ausfahren
Wind-/Sonnensensor Optional ist zur der Kassettenmarkise ein Wind- und Sonnensensor erhältlich. Informieren Sie sich gerne auf www.empasa.de. Zur Installation und Inbetriebnahme des Wind- und Sonnensensor beachten Sie dessen Montage- und Be- dienungsanleitung. Volant Ein-/Ausfahren Einfahren Ausfahren Hängen Sie die mitgelieferte Handkurbel in die dafür vorgese- Durch Drehen im Uhrzeigersinn wird der Volant ausgefahren hen Kurbelöse am vorderen Abschlussprofil ein. -
Seite 25: Wartung Und Reinigung
Wartung und Reinigung Regelmäßige und außerordentliche Wartung Hinweis Reparaturbedürftige Kassettenmarkisen dürfen nicht ver- Durch Einhaltung der nachfolgend genannten Zeitabstän- wendet werden. de kann der einwandfreie Zustand des erworbenen Produk- tes beibehalten werden. Zweimal im Jahr, vor und nach der Für die eventuelle Demontage der Kassettenmarkise oder Tei- Sommersaison, sollte der Kassettenmarkisenstoff gründlich le derselben siehe die Installations- und Montageanleitung. -
Seite 26: Demontage
Demontage dazu verpflichtet, Elektro- und Elektronikgeräte am Ende ihrer WARNUNG Lebensdauer einer vom unsortierten Siedlungsabfall getrennten Erfassung zuzuführen. ACHTUNG! Die Kassettenmarkise darf nur von qualifizier- Auf diese Weise wird eine umwelt- und ressourcenschonende tem Fachpersonal abmontiert werden. Bei der Demontage Verwertung sichergestellt. - Seite 27 Hinweis- und Informationspflichten Batterierichtlinie 2006/66/EG Batterien und Akkus dürfen nicht zusammen mit dem Haus- müll entsorgt werden. Verbraucher sind gesetzlich dazu ver- pflichtet, Batterien und Akkus einer getrennten Sammlung zuzuführen. Batterien und Akkus können unentgeltlich bei einer Sammel- stelle Ihrer Gemeinde/Ihres Stadtteils oder im Handel abgege- ben werden, damit sie einer umweltschonenden Entsorgung sowie einer Wiedergewinnung von wertvollen Rohstoffen zugeführt werden können.
-
Seite 28: Problembehandlung
Problembehandlung Störungen, Ursachen und Abhilfe Hinweis Bei Störungen sowie der Auffindung ihrer Ursachen müssen die geltenden Sicherheitsvorschriften beachtet werden. Frage Antwort Der Kassettenmarkisenstoff hängt durch, obwohl die Die Lauflänge ist nicht korrekt eingestellt. Verändern Sie den Endpunkt Kassettenmarkise komplett ausgefahren ist. beim Ausfahren der Markise und verstellen sie diesen bis die gewünschte Spannung erreicht ist. -
Seite 29: Garantiebestimmungen
Garantiebestimmungen Service Für alle Fragen rund um die Kassettenmarkise EXPERT steht Die empasa GmbH gewährt Ihnen als Verbraucher in Deutsch- Ihnen unser Support unter support@empasa.de zur Verfü- land und Österreich eine Garantie von zwei (2) Jahren auf Motor gung. und Funktionalität Ihrer Kassettenmarkise, beginnend mit Rech- nungsdatum. - Seite 30 V1/2023_E3431...
- Seite 31 V1/2023_E3431...
- Seite 32 Werner-von-Siemens-Straße 13 | 91522 Ansbach www.empasa.de Hinweis: Irrtümer, Änderungen und Druckfehler vorbehalten. Aktuellste Version als PDF im Downloadbereich auf unserer Website.
