Stihl RT 5097 Gebrauchsanleitung Seite 48

Vordere Mähwerksaufhängung (1) nach
unten klappen und wie abgebildet am
Mähwerk (2) einhängen. Mähwerk (2)
nach hinten schieben und damit die
vordere Mähwerksaufhängung (1) am
Mähwerk fixieren.

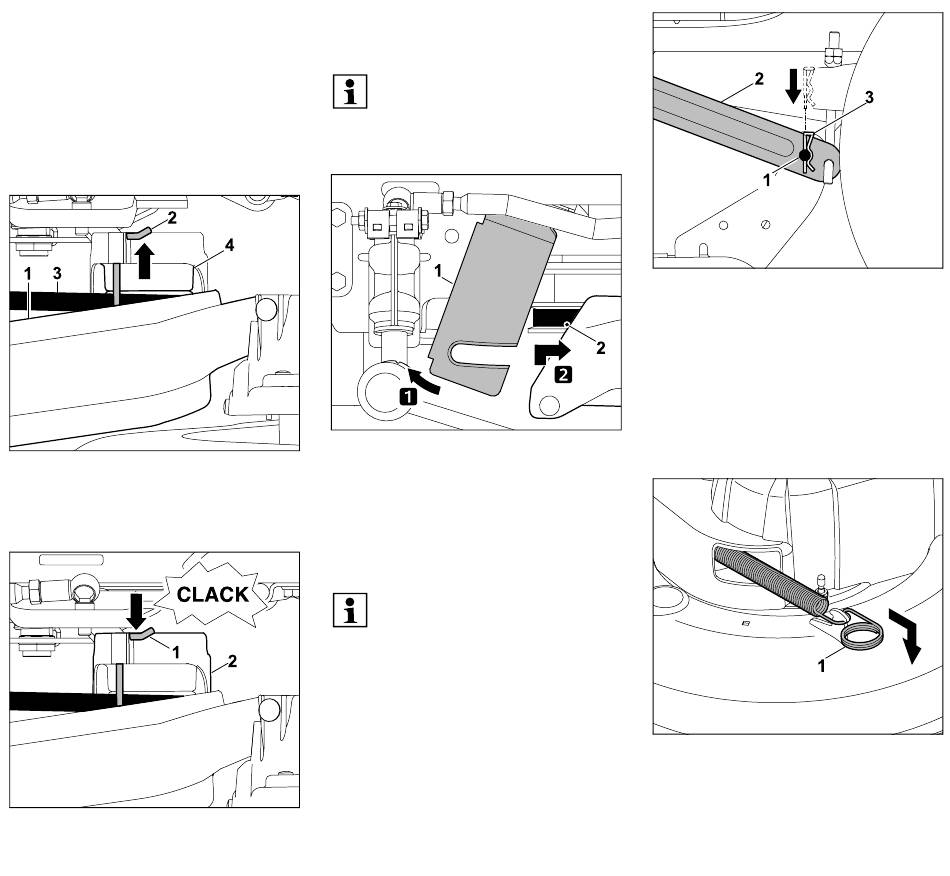

Keilriemen an der Spannrolle
einhängen RT 5112 Z, RT 6112 ZL,
RT 6127 ZL:
Abdeckung (1) nach unten drücken und
halten. Sicherungstift (2) ca. 0,5 cm nach
oben schieben. Keilriemen (3) an der
Spannrolle (4) einhängen.
46
Sicherungstift (1) bis zum Anschlag nach
unten drücken. Der Sicherungstift (1)
muss an der Abdeckung (2) einrasten.
Sicheren und festen Sitz des
Sicherungstifts prüfen.
RT 5097, RT 5097 Z, RT 5112 Z,
RT 6112 ZL, RT 6127 ZL:
Halteblech (1) nach vorne drücken und
halten. Keilriemen (2) nach vorne ziehen
und mit Keilriemenabdeckung anheben.
Keilriemen (2) ordnungsgemäß (ohne
Verdrehungen) an der Keilriemenscheibe
einhängen.
Mähwerk hinten einhängen:
Vor dem Einhängen kontrollieren,
ob das Mähwerk an der vorderen
Mähwerksaufhängung
ordnungsgemäß eingehängt ist.
● Mähwerk mit einer Hand anheben und
halten. Die Bohrungen der Aufhängung
und die Befestigungsbolzen am
Mähwerk müssen fluchten.
Befestigungsbolzen (1) in Bohrung der
Aufhängung (2) einfädeln.
Sicherungssplint (3) von oben in die
Bohrungen der Befestigungsbolzen
stecken und einrasten lassen.
● Vorgang auf der zweiten Seite
wiederholen.
Keilriemen spannen (RT 5097,
RT 5097 Z):
Spannfeder (1) nach vorne ziehen und wie
abgebildet am Mähwerk einhängen.
