Montage und Demontage
4.4 Montage auf der Hutschiene
3. Schließen Sie die Spannungsversorgung an, siehe Kapitel "Spannungsversorgung
(Seite 33)".
4. Schließen Sie das Gerät an das lokale Netz an, siehe Kapitel "Eigenschaften und Funktionen
(Seite 11)".
5. Verbinden Sie die Anschlussklemme über ein möglichst kurzes Kabel ≤ 150 mm mit einem
großen Querschnitt von 1,5 mm² mit der Funktionserde der Anlage, siehe Kapitel "Erdung
(Seite 34)".
4.4
Montage auf der Hutschiene

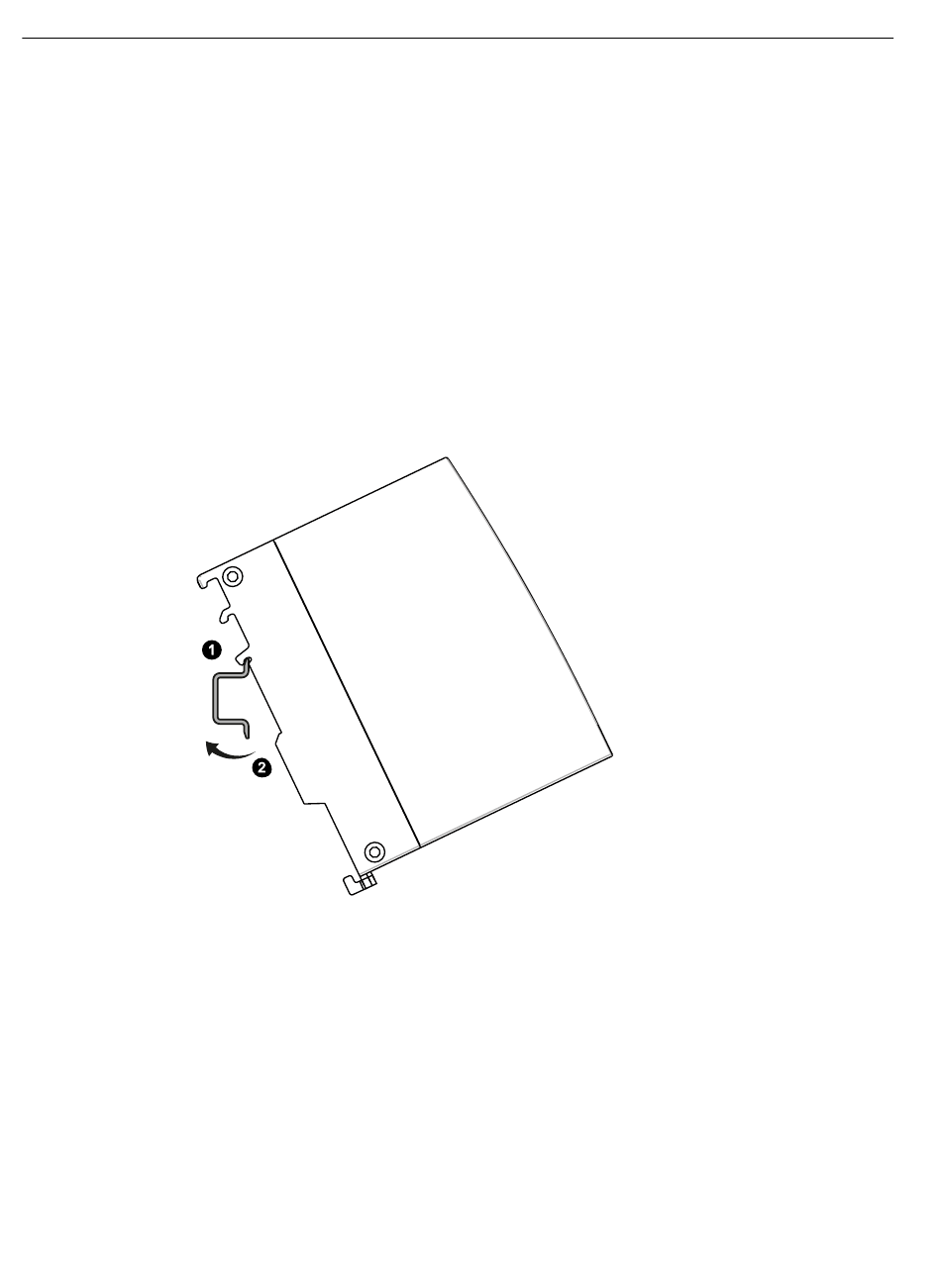

Montieren
1. Setzen Sie die dritte Gehäuseführung des Geräts auf die Oberkante der Hutschiene
2. Drücken Sie das Gerät nach unten gegen die Hutschiene, bis der gefederte Riegel
einrastet
3. Schließen Sie die Spannungsversorgung an, siehe Kapitel "Spannungsversorgung
(Seite 33)".
4. Schließen Sie das Gerät an das lokale Netz an, siehe Kapitel "Eigenschaften und Funktionen
(Seite 11)".
5. Verbinden Sie die Anschlussklemme über ein möglichst kurzes Kabel ≤ 150 mm mit einem
großen Querschnitt von 1,5 mm² mit der Funktionserde der Anlage, siehe Kapitel "Erdung
(Seite 34)".
6. Verbinden Sie auch die Hutschienen einer Anlage mit der Funktionserde.
22
②
.
Betriebsanleitung, 06/2022, C79000-G8900-C447-03
①
.
SCALANCE TAP
