Gerätebeschreibung
3.3 Geräteansicht eines SCALANCE TAP
Ersatzteile
Folgende Ersatzteile stehen für SCALANCE TAP zur Verfügung:
Komponente
Federzugklemmen‐
block 3-pol.
3.3
Geräteansicht eines SCALANCE TAP

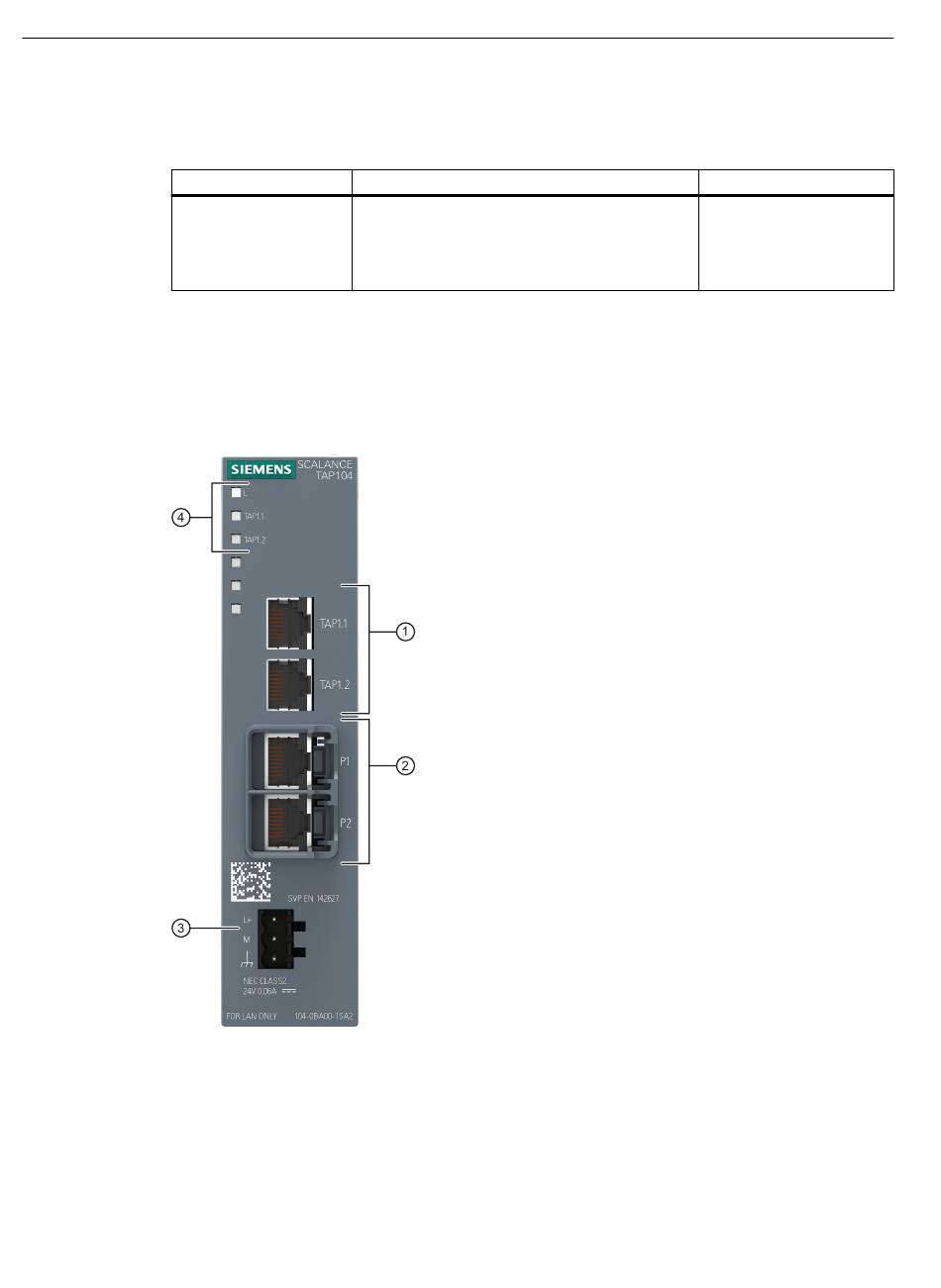

Die nachfolgende Abbildung gibt einen Überblick über die Komponenten des
SCALANCE TAP104.
①
②
③
④
14
Beschreibung
3-poliger Federzugklemmenblock zum An‐
schluss der Spannungsversorgung (DC 24 V),
für SCALANCE X/W/S/M,
5 Stück pro Packung
Elektrische Diagnose-Ports ohne Haltekragen zum Anschluss eines Diagnosegeräts
Elektrische Netzwerk-Ports mit Haltekragen zum Anschluss von Netzwerkkomponenten
Spannungsversorgung inkl. Erdung
LED-Anzeige
Die unteren drei LEDs sind ohne Funktion.
Artikelnummer
6GK5 980-1CB10-0BA5
Betriebsanleitung, 06/2022, C79000-G8900-C447-03
