1
brn
L+
4
blk
Q/Q
3
blu
M
2
wht
Teach-in

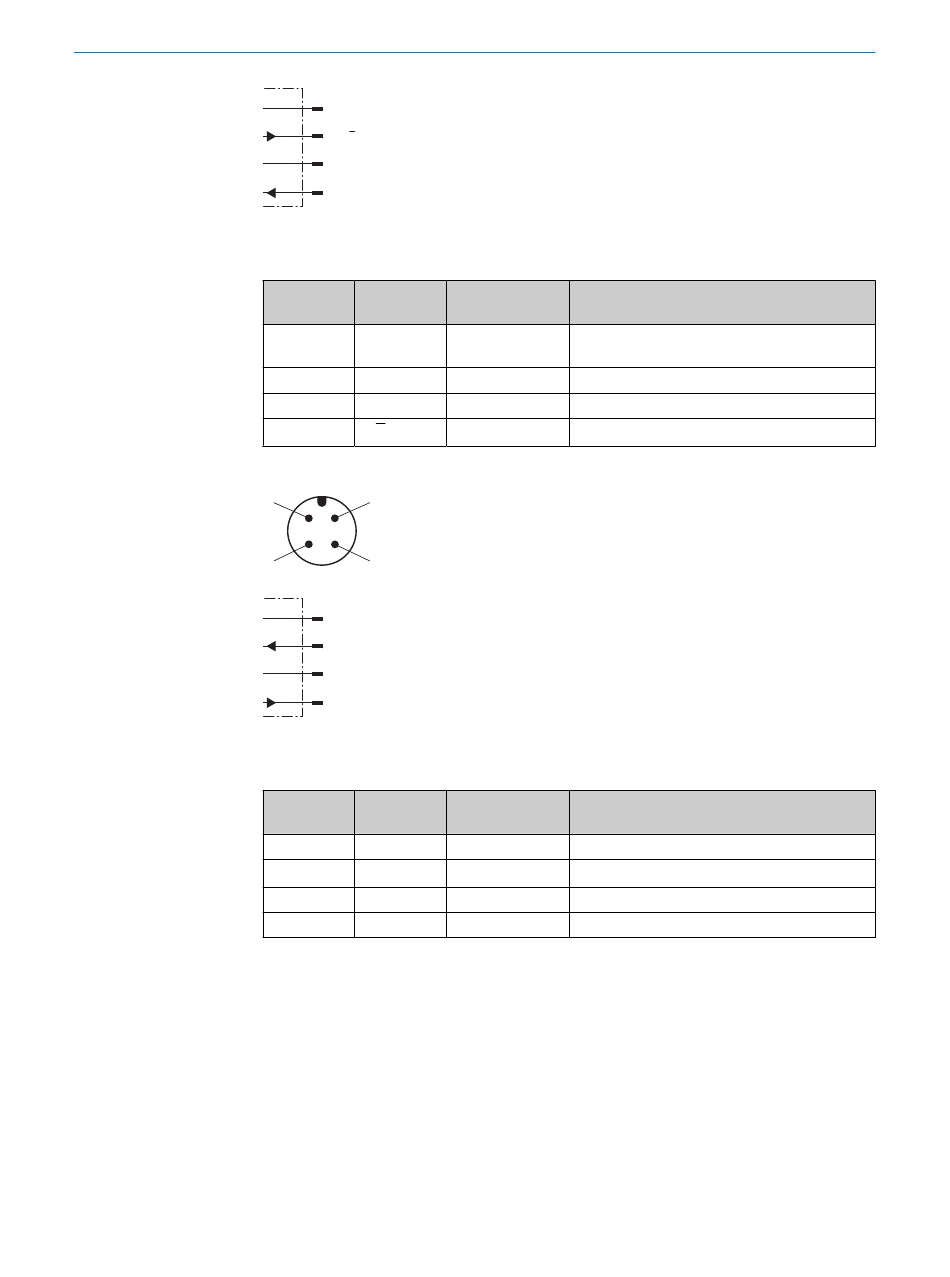

Abbildung 6: Stecker, M12, 4-polig
Tabelle 4: Anschlussbelegung UM18-2xxxx1/5xxx
Kontakt
Kennzeich‐
nung
1
L+
2
Teach-in
3
M
4
Q/Q
UM18-2xxxx6/7xxx
2
1
3
4
1
brn
L+
4
blk
Teach-in
3
blu
M
2
wht
Q
A
Abbildung 7: Stecker, M12, 4-polig
Tabelle 5: Anschlussbelegung UM18-2xxxx6/7xxx
Kontakt
Kennzeich‐
nung
1
L+
2
Q
A
3
M
4
Teach-in
ELEKTRISCHE INSTALLATION
Aderfarbe
Signalbeschreibung
Braun
Versorgungsspannung,
rik", Seite 25
Weiß
Teach-in
Blau
Versorgungsspannung: 0 V
Schwarz
Digitalausgang / invertierter Digitalausgang
Aderfarbe
Signalbeschreibung
Braun
Versorgungsspannung
Weiß
Analogausgang
Blau
Versorgungsspannung: 0 V
Schwarz
Teach-in
B E T R I E B S A N L E I T U N G | UM18-2 Core
6
siehe „Mechanik/Elekt‐
17
