ABB Emax Montageanleitung Seite 10

Z
ZA
"N"
"L "
"M"
2 Nm
"H"
REGOLAZIONE:
N.B. NELLE REGOLAZIONI QUANDO SI AGISCE SUI DADI NON FAR RUOTARE SU SE'
STESSI I PUNTALI DEI CAVI.
1. INSERIRE LE PARTI MOBILI NELLE PARTI FISSE (SE ESTRAIBILE).
2. CHIUDERE L'INTERRUTTORE "A".
3. 1 TIRARE IL TIRANTE "H" DELL'INTERRUTTORE CHIUSO VERSO IL BASSO FINO A
PORTARE IL TIRANTE "J" DELL'INTERRUTTORE APERTO IN LEGGERA BATTUTA SUL
PIANO "K".
3. 2 MONTARE IL DADO "L" E CON LA MANO PORTARLO IN LEGGERA BATTUTA SUL
PIANO "M".
3. 3 BLOCCARE CON CHIAVE Ch.8 IL DADO "N".
4. APRIRE L'INTERRUTTORE "A".
5. CHIUDERE L'INTERRUTTORE "B" E RIPETERE IL PUNTO 3.
6. APRIRE L'INTERRUTTORE "B".
7. ESEGUIRE ALCUNE MANOVRE DI CHIUSURA E APERTURA, QUINDI VERIFICARE LA
BATTUTA DEI TIRANTI "J" SUL PIANO "K".
8. APRIRE I DUE INTERRUTTORI.

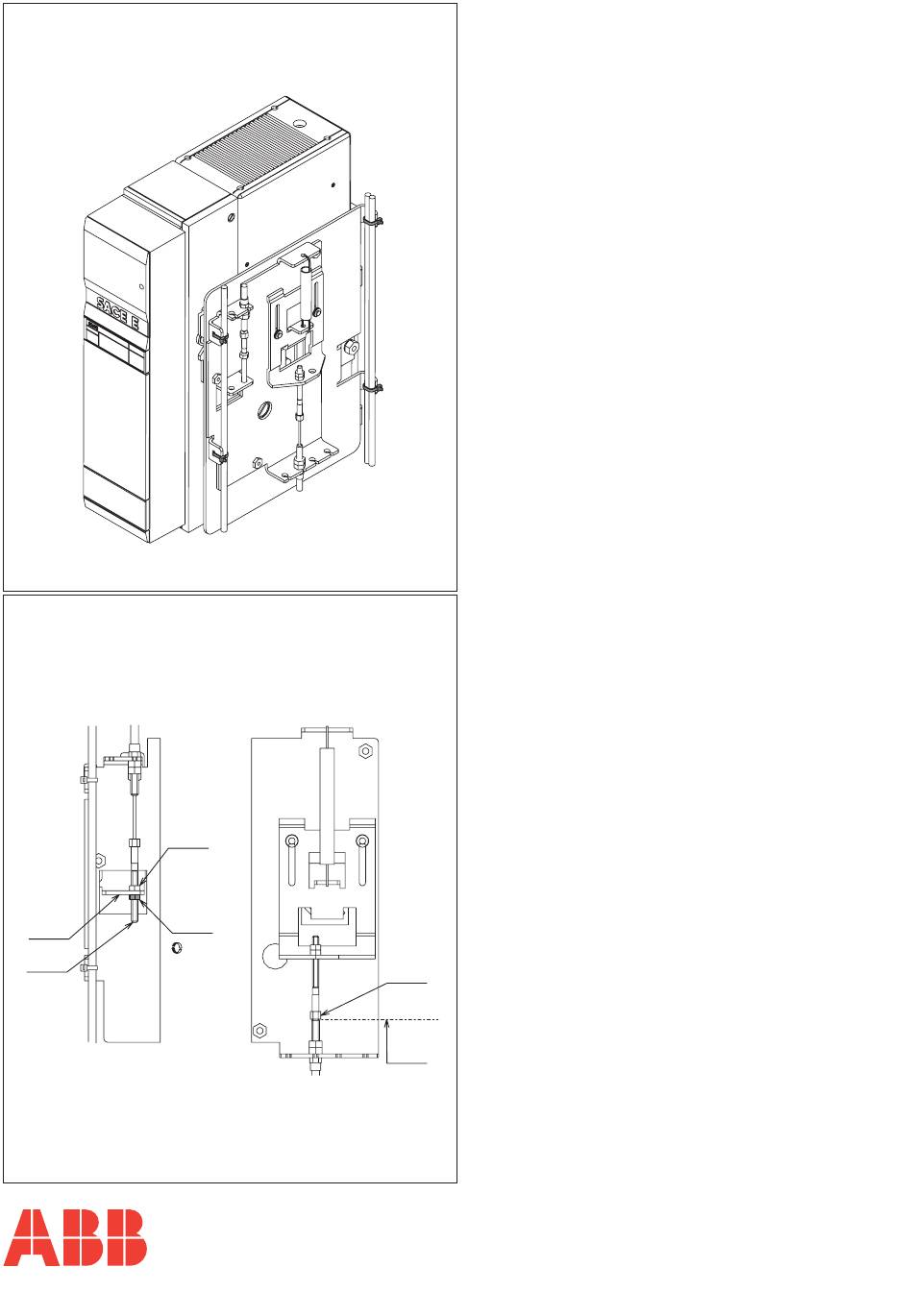

ADJUSTMENT:
NOTE: DURING ADJUSTMENTS, DO NOT ALLOW THE CABLE TERMINALS TO ROTATE
WHEN WORKING ON THE NUTS.
1. INSERT THE MOVING PARTS INTO THE FIXED PARTS (IF WITHDRAWABLE).
2. CLOSE THE CIRCUIT-BREAKER "A".
3. 1 PULL THE TIE-ROD "H" OF THE CLOSED CIRCUIT-BREAKER DOWNWARD UNTIL THE
TIE-ROD "J" OF THE OPEN CIRCUIT-BREAKER TOUCHES LIGHTLY AGAINST THE
SURFACE "K".
3. 2 MOUNT THE NUT "L" AND MANUALLY BRING IT TO LIGHTLY TOUCH THE SURFACE
"M".
3. 3 TIGHTEN THE NUT "N" USING AN 8-GAUGE WRENCH.
4. OPEN THE CIRCUIT-BREAKER "A".
5. CLOSE THE CIRCUIT-BREAKER "B" AND REPEAT STEP 3.
6. OPEN THE CIRCUIT-BREAKER "B".
7. OPEN AND CLOSE A FEW TIMES, THEN MAKE SURE THAT THE TIE-RODS "J" TOUCH
AGAINST THE SURFACE "K".
8. OPEN THE TWO CIRCUIT-BREAKERS.
EINSTELLUNG:
HINWEIS: BEI DER BETÄTIGUNG DER MUTTERN WÄHREND DER EINSTELLUNG DIE
KABELSCHUHE NICHT UM SICH SELBST DREHEN
1. DIE BEWEGLICHEN TEILE IN DIE FESTEN TEILE EINSETZEN (FALLS AUSFAHRBAR).
2. DEN LEISTUNGSSCHALTER "A" SCHLIESSEN.
3. 1 DIE ZUGSTANGE "H" DES GESCHLOSSENEN LEISTUNGSSCHALTERS NACH UNTEN
ZIEHEN, BIS ZUGSTANGE "J" DES GEÖFFNETEN LEISTUNGSSCHALTERS LEICHT AN
FLÄCHE "K" ANSCHLÄGT.
3. 2 MUTTER "L" EINSETZEN UND MIT DER HAND LEICHT IN ANSCHLAG AN FLÄCHE "M"
BRINGEN.
3. 3 MUTTER "N" MIT SCHLÜSSEL Ch.8 BLOCKIEREN.
4. LEISTUNGSSCHALTER "A" ÖFFNEN.
5. LEISTUNGSSCHALTER "B" SCHLIESSEN UND SCHRITT 3 WIEDERHOLEN.
6. LEISTUNGSSCHALTER "B" ÖFFNEN.
7. EINIGE EIN- UND AUSSCHALTUNGEN VORNEHMEN UND DANN DEN ANSCHLAG DER
ZUGSTANGEN "J" AN FLÄCHE "K" PRÜFEN.
8. DIE BEIDEN LEISTUNGSSCHALTER ÖFFNEN.
REGLAGE:
N.B. LORS DES REGLAGES, QUAND ON AGIT SUR LES ECROUS, NE PAS FAIRE TOURNER
LES COSSES DES CABLES SUR ELLES-MEMES.
1. EMBROCHER LES PARTIES MOBILES DANS LES PARTIES FIXES (SI DISJONCTEUR
DEBROCHABLE SUR CHARIOT).
2. FERMER LE DISJONCTEUR "A".
3. 1 TIRER LE TIRANT "H" DU DISJ. FERME VERS LE BAS JUSQU'A AMENER LE TIRANT "J"
DU DISJONCTEUR OUVERT LEGEREMENT EN BUTEE CONTRE LE PLAN "K".
3. 2 MONTER L'ECROU "L" ET, A LA MAIN, LE FAIRE LEGEREMENT BUTER CONTRE LE
PLAN "M".
3. 3 BLOQUER AVEC UNE CLE N° 8 L'ECROU "N".
4. OUVRIR LE DISJONCTEUR "A".
5. FERMER LE DISJONCTEUR "B" ET REPETER LE POINT 3.
6. OUVRIR LE DISJONCTEUR "B".
7. EFFECTUER QUELQUES MANOEUVRES DE FERMETURE ET D'OUVERTURE, PUIS
VERIFIER LA BUTEE DES TIRANTS "J" CONTRE LE PLAN "K".
8. OUVRIR LES DEUX DISJONCTEURS.
REGULACIÓN
" J"
N.B. DURANTE LAS REGULACIONES, CUANDO SE HACEN GIRAR LAS TUERCAS, IMPEDIR
QUE LOS TERMINALES DE LOS CABLES GIREN SOBRE SÍ MISMOS.
1. INSERTAR LAS PARTES MÓVILES EN LAS FIJAS (SI ES EXTRAÍBLE).
2. CERRAR EL INTERRUPTOR "A".
3. 1 LLEVAR EL TIRANTE "H" DEL INTERRUPTOR CERRADO HACIA ABAJO, HASTA QUE EL
TIRANTE "J" DEL INTERRUPTOR ABIERTO SE APOYE LIGERAMENTE EN LA
"K"
SUPERFICIE "K".
3. 2 MONTAR LA TUERCA "L" Y APOYARLA LIGERAMENTE, CON LA MANO, EN LA
SUPERFICIE "M".
3. 3 BLOQUEAR LA TUERCA "N" CON LA LLAVE DE 8.
4. ABRIR EL INTERRUPTOR "A".
5. CERRAR EL INTERRUPTOR "B" Y REPETIR EL PUNTO 3.
6. ABRIR EL INTERRUPTOR "B".
7. EFECTUAR ALGUNAS MANIOBRAS DE CIERRE Y APERTURA, Y VERIFICAR QUE LOS
TIRANTES "J" SE APOYEN EN LA SUPERFICIE "K".
8. ABRIR LOS DOS INTERRUPTORES.
