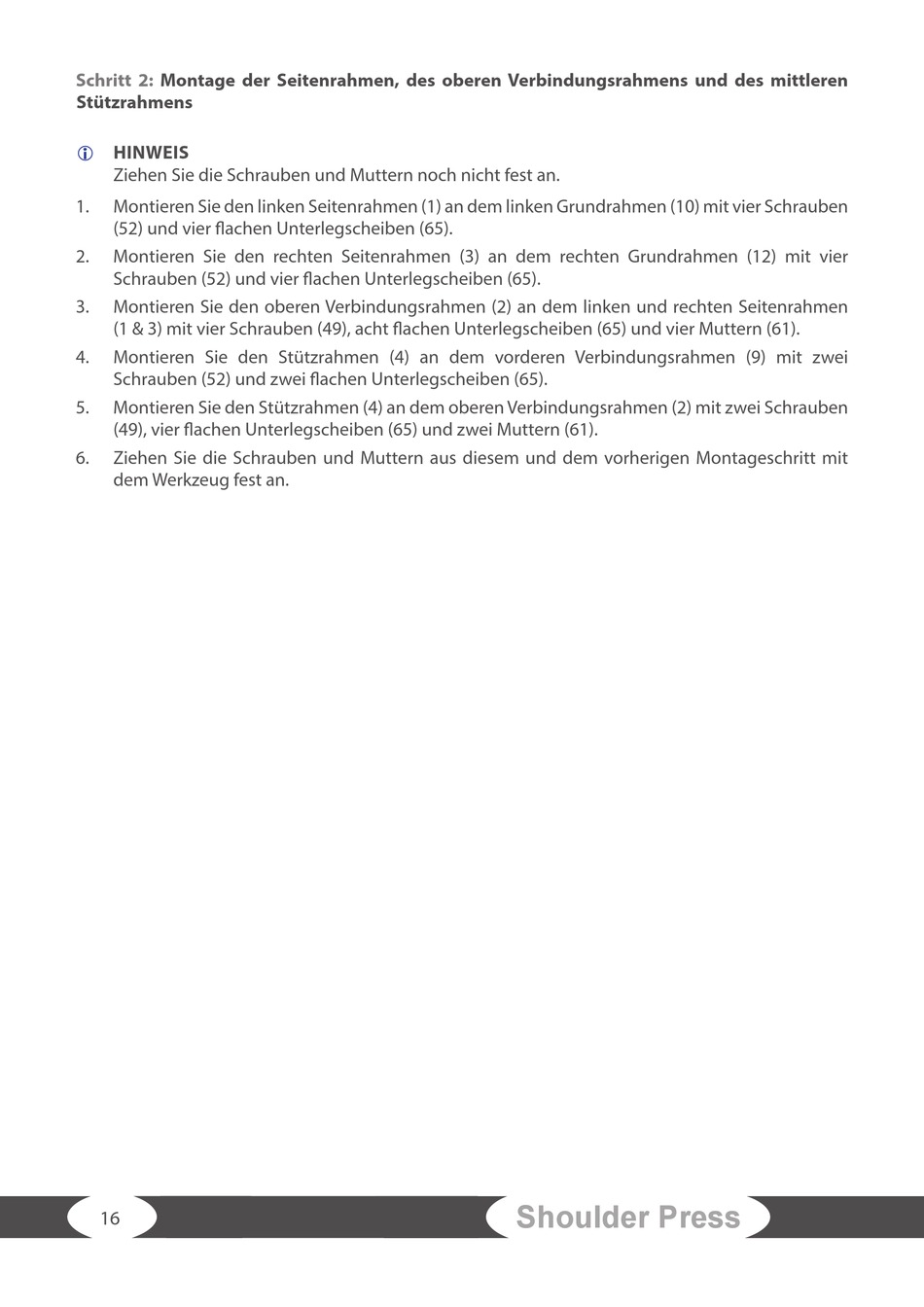

Schritt 2:
Montage der Seitenrahmen, des oberen Verbindungsrahmens und des mittleren
Stützrahmens
HINWEIS
Ziehen Sie die Schrauben und Muttern noch nicht fest an.
1.
Montieren Sie den linken Seitenrahmen (1) an dem linken Grundrahmen (10) mit vier Schrauben
(52) und vier fl achen Unterlegscheiben (65).
2.
Montieren Sie den rechten Seitenrahmen (3) an dem rechten Grundrahmen (12) mit vier
Schrauben (52) und vier fl achen Unterlegscheiben (65).
3.
Montieren Sie den oberen Verbindungsrahmen (2) an dem linken und rechten Seitenrahmen
(1 & 3) mit vier Schrauben (49), acht fl achen Unterlegscheiben (65) und vier Muttern (61).
4.
Montieren Sie den Stützrahmen (4) an dem vorderen Verbindungsrahmen (9) mit zwei
Schrauben (52) und zwei fl achen Unterlegscheiben (65).
5.
Montieren Sie den Stützrahmen (4) an dem oberen Verbindungsrahmen (2) mit zwei Schrauben
(49), vier fl achen Unterlegscheiben (65) und zwei Muttern (61).
6.
Ziehen Sie die Schrauben und Muttern aus diesem und dem vorherigen Montageschritt mit
dem Werkzeug fest an.
