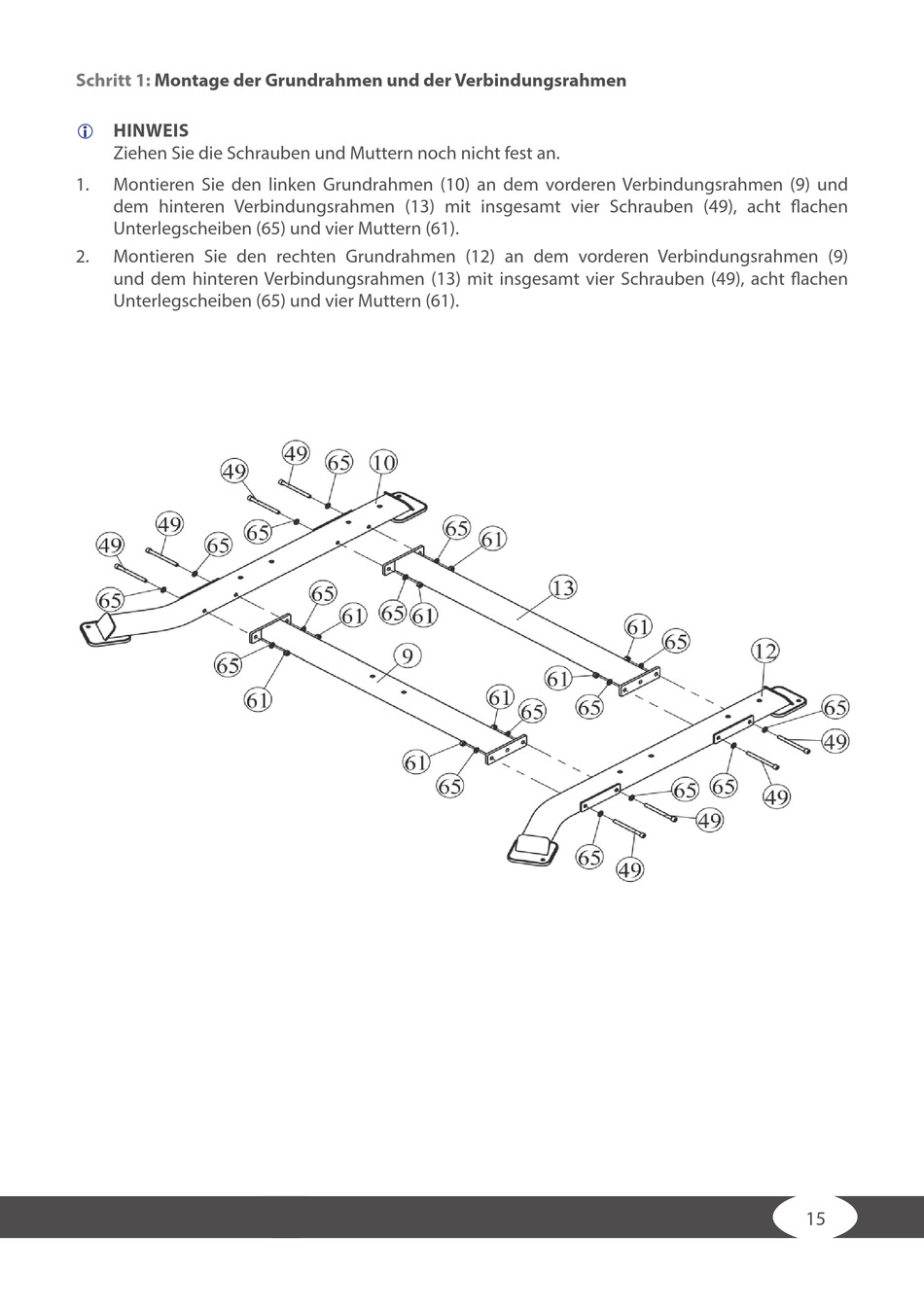

Schritt 1:
Montage der Grundrahmen und der Verbindungsrahmen
HINWEIS
Ziehen Sie die Schrauben und Muttern noch nicht fest an.
1.
Montieren Sie den linken Grundrahmen (10) an dem vorderen Verbindungsrahmen (9) und
dem hinteren Verbindungsrahmen (13) mit insgesamt vier Schrauben (49), acht fl achen
Unterlegscheiben (65) und vier Muttern (61).
2.
Montieren Sie den rechten Grundrahmen (12) an dem vorderen Verbindungsrahmen (9)
und dem hinteren Verbindungsrahmen (13) mit insgesamt vier Schrauben (49), acht fl achen
Unterlegscheiben (65) und vier Muttern (61).
15
