Anleitung | Anleitung zur Fehlerbehebung für Pumpen APP, APP S und APP S 674
6.
Typische
Verschleißerscheinungen

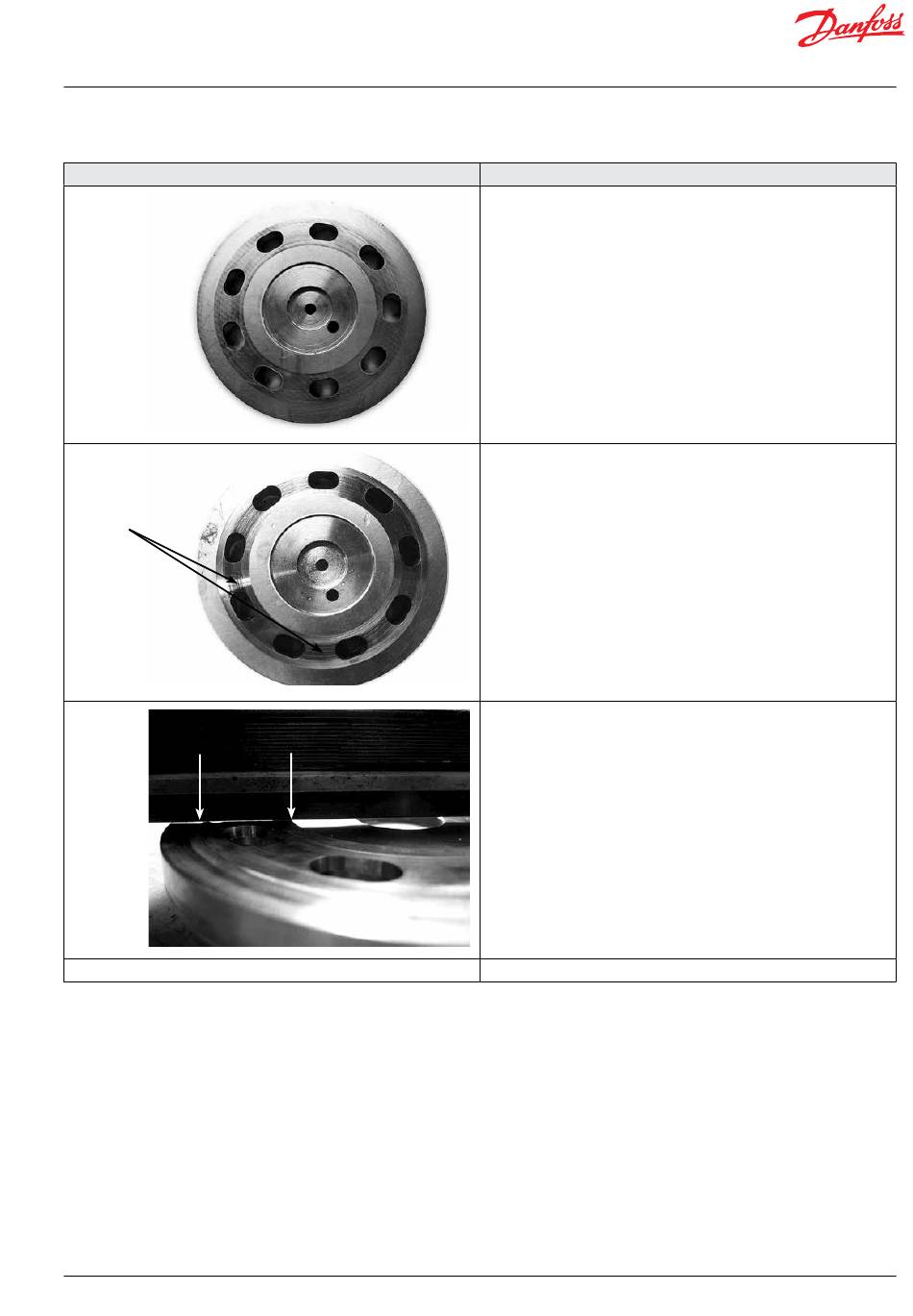

Abbildung 1
Abbildung 2
Kratzer
Abbildung 3
© Danfoss | DCS (im) | 2021.12
6.1 Ventilplatte
Eine normal abgenutzte Ventilplatte weist keine Spuren/Kratzer auf,
sondern nur eine leicht glänzende Oberfläche .
Es sollten keine Spuren oder Kratzer zu ertasten sein . Die Oberfläche muss
glatt und eben sein .
Eine abgenutzte Ventilplatte weist Kratzer und/oder eine glänzende Ober-
fläche auf . Selbst kleine Kratzer führen zu einem Verlust des Durchflusses .
Eine gute Methode zum Feststellen, ob der Ventilteller abgenutzt ist, liegt
darin, eine gerade Messerklinge über den Ventilteller zu halten . Wenn der
Ventilteller dann ins Licht gehalten wird, werden alle Hohlräume zwischen
der Messerklinge und der Ventilplatte sichtbar . Siehe Abbildung 3 .
Da zwischen den beiden Pfeilen auf der Abbildung Licht zu sehen ist, ist
der Vntilplatte abgenutzt .
Auch wenn mit dem Fingernagel Spuren oder Kratzer ertastet werden kön-
nen, ist dies ein Anzeichen dafür, dass die Ventilplatte abgenutzt ist .
Die Ventilplatte in Abbildung 3 ist stark beschädigt .
180R9267 | AQ291128576527de-000902 | IOM APP Pumps 1 .5-3 .5 67
