Micropilot NMR84
Endress+Hauser
3
2
1

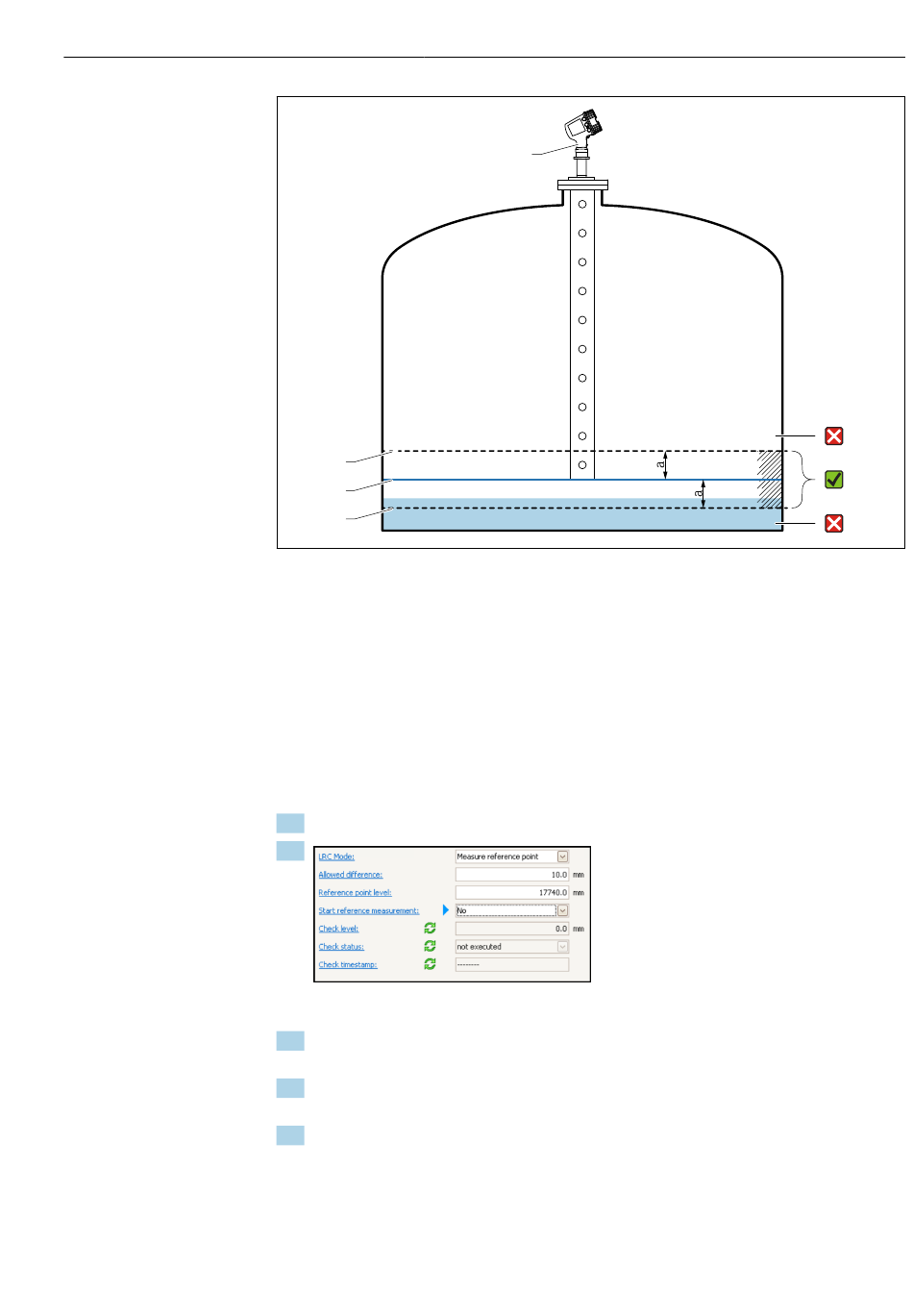

 36 Anwendungsbeispiel mit festem Referenzpunkt am Ende des Schwallrohrs
1 Die untere Grenze des Abweichungswerts "a", wie im Radar-Füllstandsmessgerät konfiguriert
2 Referenzwert: Distanz von Radar-Füllstandsmessgerät bis zum Objekt, das am Schwallrohr angebracht ist
3 Obere Abweichungsgrenze
4 Radar-Füllstandsmessgerät mit konfiguriertem Abweichungswert "a" für Parameter "Erlaubte Differenz"
5 Der gemessene Füllstand ist größer als der Referenzwert plus dem Abweichungswert "a": Füllstandswert wird
nicht bestätigt
6 Der gemessene Füllstand liegt innerhalb oder ist gleich den Grenzen, die durch den Abweichungswert "a" defi-
niert sind: Füllstandswert wird bestätigt
7 Der gemessene Füllstand ist kleiner als der Referenzwert minus dem Abweichungswert "a": Füllstandswert
wird nicht bestätigt
Konfiguration von LRC mit Punktreferenz
1. Navigieren zu Diagnose → LRC → LRC 1 ... 2
2.
Zu Parameter LRC Modus wechseln und Option Messe Referenzpunkt wählen.
3. Zu Parameter Erlaubte Differenz wechseln, und den Wert für die zulässige Differenz
zwischen Tankfüllstand und Referenz festlegen.
4. Zu Parameter Referenzpunktfüllstand wechseln und die Position des Referenz-
punkts als Füllstand definieren.
5. Zu Parameter Starte Referenzpunktmessung wechseln und Option Ja einstellen, um
die Messung des Referenzpunkts zu starten und die Prüfung durchzuführen.
LRC mit Referenzschalter
Im Tank kann ein Füllstandsgrenzschalter montiert werden (z. B. Liquiphant FTLx). Die
Prüfung kann kontinuierlich durchgeführt werden, jedes Mal, wenn der Füllstandsgrenz-
4
Inbetriebnahme
5
6
7
A0053871
81
