Untermenü "Kommunikation"
Dieses Menü enthält ein Untermenü für jede digitale Kommunikationsschnittstelle des
Geräts. Die Kommunikationsschnittstellen sind mit "X1-4" bezeichnet, wobei "X" für den Slot
im Anschlussklemmenraum und "1-4" für die Klemmen in diesem Slot steht.
1
E
2
1
CDI
i
1 3
F
2 4
HR
on
WP
POWER
SIM

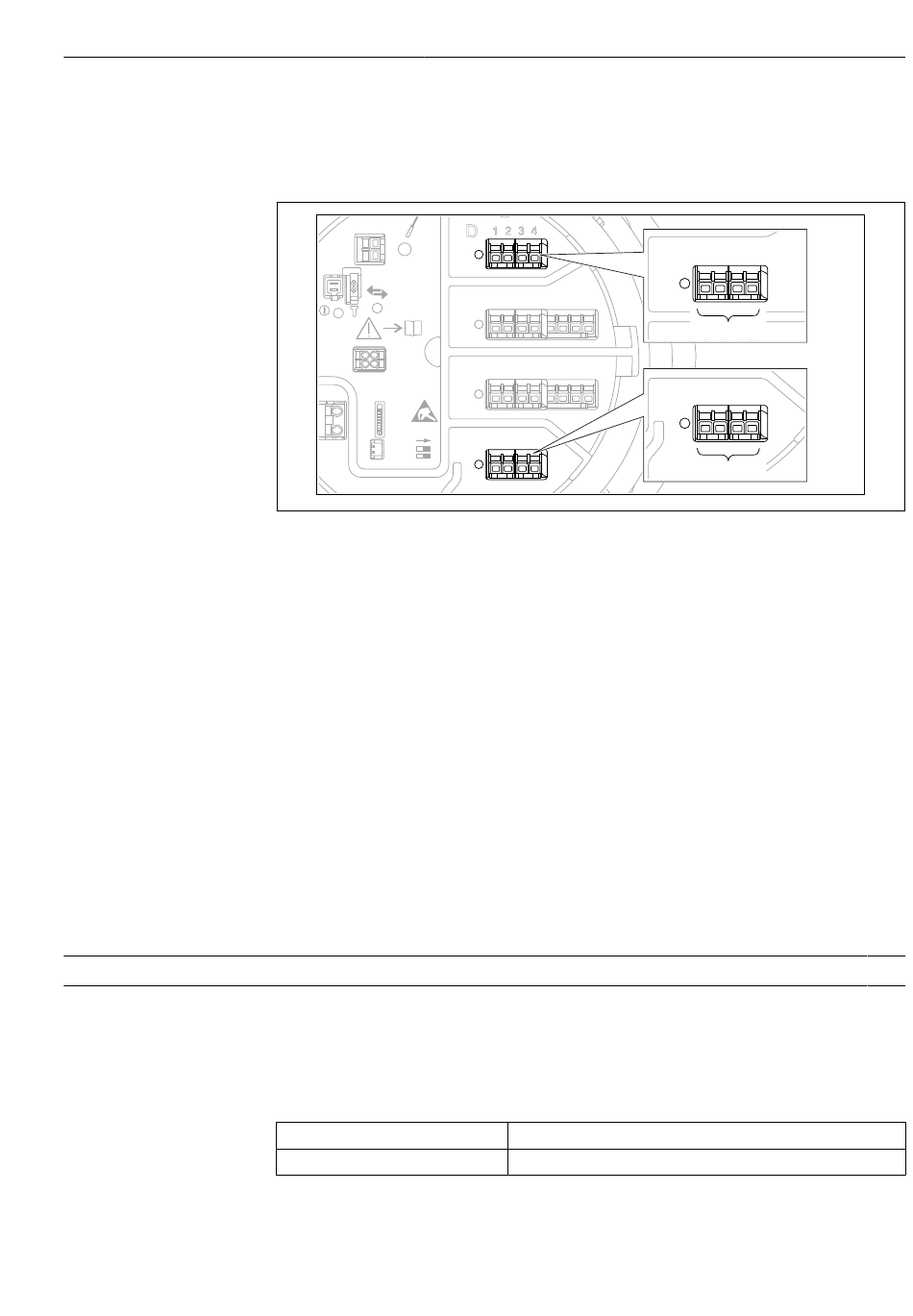

 54 Bezeichnung der "Modbus"-, "V1"- oder "WM550"-Module (Beispiele); diese Module können je nach Geräte-
ausführung auch in den Slots B oder C sitzen.
Navigation  Setup → Erweitert. Setup → Kommunikation
Untermenü "Modbus X1-4", "V1 X1-4" und "WM550 X1-4"
Dieses Untermenü steht nur für Geräte mit MODBUS- und/oder V1- und/oder Option
"WM550"-Kommunikationsschnittstelle zur Verfügung. Für jede Kommunikationsschnitt-
stelle gibt es ein Untermenü dieser Art.
Navigation  Setup → Erweitert. Setup → Kommunikation → Modbus X1-4
Navigation  Setup → Erweitert. Setup → Kommunikation → V1 X1-4
Navigation  Setup → Erweitert. Setup → Kommunikation → WM550 X1-4
 Setup → Erweitert. Setup → Kommunikation → Modbus X1-4 / V1 X1-4 / WM550
X1-4 → Kommun.Protokoll
Zeigt das Kommunikationsprotokoll.
