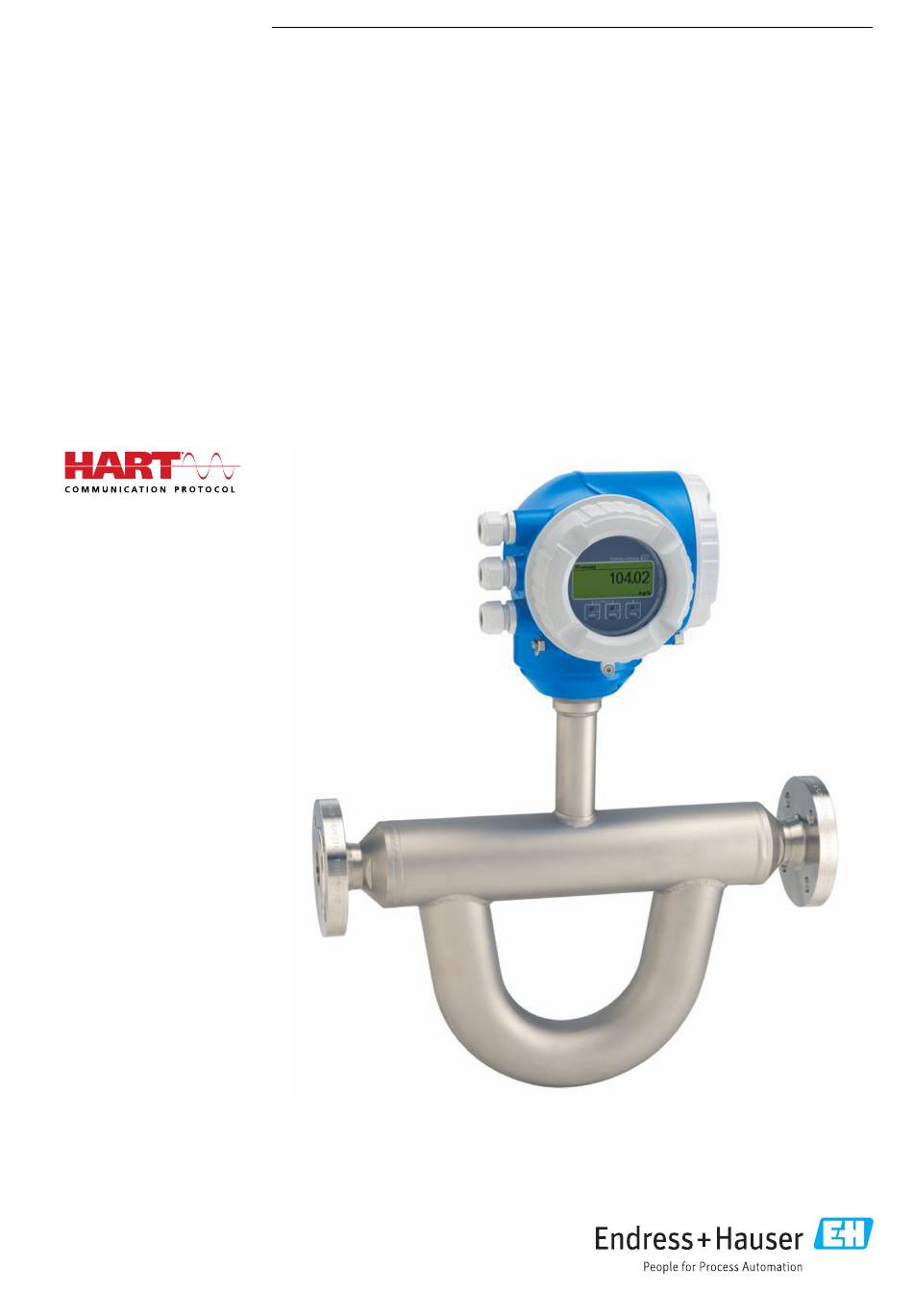

Seite 1 Products Solutions Services BA01490D/06/DE/07.24-00 71673803 2024-11-01 Gültig ab Version 01.06.zz (Gerätefirmware) Betriebsanleitung Proline Promass Q 300 Coriolis-Durchflussmessgerät HART...
Seite 2 Sicherheitshinweise" sowie alle anderen, arbeitsspezifischen Sicherheitshinweise im Dokument sorgfältig lesen. • Der Hersteller behält sich vor, technische Daten ohne spezielle Ankündigung dem ent- wicklungstechnischen Fortschritt anzupassen. Über die Aktualität und eventuelle Erwei- terungen dieser Anleitung gibt Ihre Endress+Hauser Vertriebszentrale Auskunft. Endress+Hauser...
Seite 3: Inhaltsverzeichnis
Proline Promass Q 300 HART Inhaltsverzeichnis Inhaltsverzeichnis 6.1.2 Anforderungen aus Umgebung und Hinweise zum Dokument ... . 6 Prozess ..... . . 23 Dokumentfunktion .
Seite 4 Inhaltsverzeichnis Proline Promass Q 300 HART 8.4.3 Verbindungsaufbau ....64 10.7.2 Schreibschutz via Verriegelungs- 8.4.4 Einloggen ..... 66 schalter .
Seite 5 13.2 Mess- und Prüfmittel ....202 13.3 Endress+Hauser Dienstleistungen ..Reparatur ..... . . 203 14.1 Allgemeine Hinweise .
Seite 6: Hinweise Zum Dokument
Hinweise zum Dokument Proline Promass Q 300 HART Hinweise zum Dokument Dokumentfunktion Diese Anleitung liefert alle Informationen, die in den verschiedenen Phasen des Lebens- zyklus des Geräts benötigt werden: Von der Produktidentifizierung, Warenannahme und Lagerung über Montage, Anschluss, Bedienungsgrundlagen und Inbetriebnahme bis hin zur Störungsbeseitigung, Wartung und Entsorgung.
Seite 7: Werkzeugsymbole
Proline Promass Q 300 HART Hinweise zum Dokument 1.2.4 Werkzeugsymbole Symbol Bedeutung Schlitzschraubendreher Innensechskantschlüssel Gabelschlüssel 1.2.5 Symbole für Informationstypen Symbol Bedeutung Erlaubt Abläufe, Prozesse oder Handlungen, die erlaubt sind. Zu bevorzugen Abläufe, Prozesse oder Handlungen, die zu bevorzugen sind. Verboten Abläufe, Prozesse oder Handlungen, die verboten sind.
Seite 8: Dokumentation
Eine Übersicht zum Umfang der zugehörigen Technischen Dokumentation bieten: • Device Viewer (www.endress.com/deviceviewer): Seriennummer vom Typenschild eingeben • Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder Matrixcode auf dem Typenschild einscannen Folgende Dokumentationen können je nach bestellter Geräteausführung verfügbar sein:...
Seite 9: Sicherheitshinweise
Proline Promass Q 300 HART Sicherheitshinweise Sicherheitshinweise Anforderungen an das Personal Das Personal für Installation, Inbetriebnahme, Diagnose und Wartung muss folgende Bedingungen erfüllen: ‣ Ausgebildetes Fachpersonal: Verfügt über Qualifikation, die dieser Funktion und Tätig- keit entspricht. ‣ Vom Anlagenbetreiber autorisiert.
Seite 10: Arbeitssicherheit
HINWEIS Klärung bei Grenzfällen: ‣ Bei speziellen Messstoffen und Medien für die Reinigung: Endress+Hauser ist bei der Abklärung der Korrosionsbeständigkeit messstoffberührender Materialien behilflich, übernimmt aber keine Garantie oder Haftung, da kleine Veränderungen der Tempera- tur, Konzentration oder des Verunreinigungsgrads im Prozess Unterschiede in der Kor- rosionsbeständigkeit bewirken können.
Seite 11: Gerätespezifische It-Sicherheit
Proline Promass Q 300 HART Sicherheitshinweise IT-Sicherheitsmaßnahmen gemäß dem Sicherheitsstandard des Betreibers, die das Produkt und dessen Datentransfer zusätzlich schützen, sind vom Betreiber selbst zu implementie- ren. Gerätespezifische IT-Sicherheit Um die betreiberseitigen Schutzmaßnahmen zu unterstützen, bietet das Gerät einige spe- zifische Funktionen.
Seite 12: Zugriff Via Webserver
Sicherheitshinweise Proline Promass Q 300 HART Im Auslieferungszustand besitzt das Gerät keinen Freigabecode und entspricht dem Wert: 0000 (offen). WLAN-Passphrase: Betrieb als WLAN Access Point Eine Verbindung zwischen einem Bediengerät (z.B. Notebook oder Tablet) und dem Gerät über die optional bestellbare WLAN-Schnittstelle (→  71) wird durch den Netzwerk- schlüssel geschützt.
Seite 13: Zugriff Via Serviceschnittstelle (Cdi-Rj45)
Proline Promass Q 300 HART Sicherheitshinweise 2.7.5 Zugriff via Serviceschnittstelle (CDI-RJ45) Das Gerät kann über die Serviceschnittstelle (CDI-RJ45) mit einem Netzwerk verbunden werden. Aufgrund gerätespezifischer Funktionen ist ein sicherer Betrieb des Geräts in einem Netzwerk gewährleistet. Es wird empfohlen die einschlägigen Industrienormen und Richtlinien anzuwenden, die von nationalen und internationalen Sicherheitsausschüssen verfasst wurden wie zum Bei-...
Seite 14: Produktbeschreibung
Produktbeschreibung Proline Promass Q 300 HART Produktbeschreibung Das Gerät besteht aus Messumformer und Messaufnehmer. Das Gerät ist als Kompaktausführung verfügbar: Messumformer und Messaufnehmer bilden eine mechanische Einheit. Produktaufbau N ic te r e rg ö ff iz e te n...
Seite 15: Warenannahme Und Produktidenti
• Seriennummer von Typenschildern im Device Viewer eingeben (www.endress.com/deviceviewer): Alle Informationen zum Gerät werden angezeigt. • Seriennummer von Typenschildern in die Endress+Hauser Operations App eingeben oder mit der Endress+Hauser Operations App den DataMatrix-Code auf dem Typenschild scannen: Alle Informationen zum Gerät werden angezeigt.
Seite 16: Messumformer-Typenschild
Warenannahme und Produktidentifizierung Proline Promass Q 300 HART 4.2.1 Messumformer-Typenschild 3 4 5 Order code: Ser. no.: Ext. ord. cd.: Date: A0029192  2 Beispiel für ein Messumformer-Typenschild Herstelleradresse/Zertifikatshalter Name des Messumformers Bestellcode (Order code) Seriennummer (Ser. no.) Erweiterter Bestellcode (Ext. ord. cd.) Schutzart Raum für Zulassungen: Einsatz im explosionsgefährdeten Bereich...
Seite 17: Messaufnehmer-Typenschild
Proline Promass Q 300 HART Warenannahme und Produktidentifizierung 4.2.2 Messaufnehmer-Typenschild Order code: Ser. no.: Ext. ord. cd.: Date: A0029199  3 Beispiel für ein Messaufnehmer-Typenschild Name des Messaufnehmers Herstelleradresse/Zertifikatshalter Bestellcode (Order code) Seriennummer (Ser. no.) Erweiterter Bestellcode (Ext. ord. cd.) →  17 Nennweite des Messaufnehmers;...
Seite 18: Symbole Auf Dem Gerät
Warenannahme und Produktidentifizierung Proline Promass Q 300 HART 4.2.3 Symbole auf dem Gerät Symbol Bedeutung WARNUNG! Dieser Hinweis macht auf eine gefährliche Situation aufmerksam, die, wenn sie nicht vermieden wird, zu Tod oder schwerer Körperverletzung führen kann. Um die Art der potenziellen Gefahr und die zur Vermeidung der Gefahr erforderlichen Maßnahmen herauszufinden, die Dokumenta-...
Seite 19: Lagerung Und Transport
Proline Promass Q 300 HART Lagerung und Transport Lagerung und Transport Lagerbedingungen Folgende Hinweise bei der Lagerung beachten: ‣ Um Stoßsicherheit zu gewährleisten, in Originalverpackung lagern. ‣ Auf Prozessanschlüsse montierte Schutzscheiben oder Schutzkappen nicht entfernen. Sie verhindern mechanische Beschädigungen an den Dichtflächen sowie Verschmut- zungen im Messrohr.
Seite 20: Messgeräte Mit Hebeösen
Lagerung und Transport Proline Promass Q 300 HART 5.2.2 Messgeräte mit Hebeösen VORSICHT Spezielle Transporthinweise für Geräte mit Hebeösen ‣ Für den Transport ausschließlich die am Gerät oder an den Flanschen angebrachten Hebeösen verwenden. ‣ Das Gerät muss immer an mindestens zwei Hebeösen befestigt werden.
Seite 21: Montage
Proline Promass Q 300 HART Montage Montage Montagebedingungen 6.1.1 Montageposition Montageort A0028772 Um Messfehler aufgrund von Gasblasenansammlungen im Messrohr zu vermeiden, fol- gende Einbauorte in der Rohrleitung vermeiden: • Einbau am höchsten Punkt der Leitung • Einbau unmittelbar vor einem freien Rohrauslauf in einer Fallleitung Bei einer Fallleitung Folgender Installationsvorschlag ermöglicht dennoch den Einbau in eine offene Falllei-...
Seite 22: Einbaulage
Montage Proline Promass Q 300 HART Ø Blende, Rohrverengung [mm] [in] [mm] [in] 0,55 1,10 1,97 2,60 3,54 4,72 5,91 Einbaulage Die Pfeilrichtung auf dem Messaufnehmer-Typenschild hilft, den Messaufnehmer entspre- chend der Durchflussrichtung einzubauen (Fließrichtung des Messstoffs durch die Rohrlei- tung).
Seite 23: Anforderungen Aus Umgebung Und Prozess
Proline Promass Q 300 HART Montage A0028774  5 Einbaulage Messaufnehmer mit gebogenem Messrohr Vermeiden bei feststoffbeladenen Messstoffen: Gefahr von Feststoffansammlungen Vermeiden bei ausgasenden Messstoffen: Gefahr von Gasansammlungen Ein- und Auslaufstrecken Bei der Montage muss keine Rücksicht auf Turbulenz erzeugende Armaturen wie Ventile, Krümmer oder T-Stücke genommen werden, solange keine Kavitationseffekte entstehen...
Seite 24: Beheizung
Montage Proline Promass Q 300 HART Kavitation wird durch das Unterschreiten des Dampfdrucks verursacht: • Bei leicht siedenden Flüssigkeiten (z.B. Kohlenwasserstoffe, Lösungsmittel, Flüssiggase) • Bei Saugförderung ‣ Um Kavitation und Ausgasen zu verhindern: Für einen genügend hohen Systemdruck sorgen. Deshalb werden folgende Montageorte empfohlen: •...
Seite 25: Spezielle Montagehinweise
Proline Promass Q 300 HART Montage HINWEIS Gefahr der Überhitzung bei Beheizung ‣ Sicherstellen, dass die Temperatur am unteren Ende des Messumformergehäuses nicht höher ist als 80 °C (176 °F). ‣ Gewährleisten, dass am Messumformerhals eine genügend grosse Konvektion vorhan- den ist.
Seite 26 Montage Proline Promass Q 300 HART Die Lage der Berstscheibe ist durch einen daneben angebrachten Aufkleber gekennzeich- net. Der Transportschutz ist zu entfernen. Die vorhandenen Anschlussstutzen sind nicht für eine Spül- oder Drucküberwachungs- funktion vorgesehen, sondern sind Einbauort der Berstscheibe.
Seite 27 Proline Promass Q 300 HART Montage Verifizierung und Justierung können nicht durchgeführt werden, wenn folgende Prozess- bedingungen vorliegen: • Gaseinschlüsse Es muss sichergestellt sein, dass das System hinreichend mit dem Messstoff durchge- spült wurde. Ein wiederholtes Durchspülen kann helfen Gaseinschlüsse auszuschließen •...
Seite 28: Deckelsicherung
Montage Proline Promass Q 300 HART 0° β = +45° –90° +90° +/ 180° – A0040033  8 Draufsicht in Durchflussrichtung Wetterschutzhaube 280 (11.0) 255 (10.0) 146 (5.75) 134 (5.3) 12 (0.47) 30 (1.18) A0029553  9 Maßeinheit mm (in)
Seite 29: Messgerät Montieren
Proline Promass Q 300 HART Montage SW 2.5 5 (0.2) min. 15 (0.6) A0029800 Deckelbohrung für die Sicherungsschraube Sicherungsschraube für die Deckelsicherung Messgerät montieren 6.2.1 Benötigtes Werkzeug Für Messaufnehmer Für Flansche und andere Prozessanschlüsse: Entsprechendes Montagewerkzeug 6.2.2 Messgerät vorbereiten 1. Sämtliche Reste der Transportverpackung entfernen.
Seite 30: Messumformergehäuse Drehen
Montage Proline Promass Q 300 HART 2. Messgerät so einbauen oder Messumformergehäuse drehen, dass die Kabeleinfüh- rungen nicht nach oben weisen.  A0029263 6.2.4 Messumformergehäuse drehen Um den Zugang zum Anschlussraum oder Anzeigemodul zu erleichtern, kann das Mes- sumformergehäuse gedreht werden.
Seite 31: Anzeigemodul Drehen
Proline Promass Q 300 HART Montage 4 mm 7 Nm (5.2 lbf ) A0043150  11 Ex-Gehäuse 1. Befestigungsschrauben lösen. 2. Gehäuse in die gewünschte Position drehen. 3. Befestigungsschrauben anziehen. 6.2.5 Anzeigemodul drehen Um die Ables- und Bedienbarkeit zu erleichtern, kann das Anzeigemodul gedreht werden.
Seite 32 Montage Proline Promass Q 300 HART Wurde die richtige Einbaulage für den Messaufnehmer gewählt →  22? • Gemäß Messaufnehmertyp  • Gemäß Messstofftemperatur • Gemäß Messstoffeigenschaften (ausgasend, feststoffbeladen) Stimmt die Pfeilrichtung auf dem Messaufnehmer mit der tatsächlichen Messstoff-Fließrichtung ...
Seite 33: Elektrischer Anschluss
Proline Promass Q 300 HART Elektrischer Anschluss Elektrischer Anschluss WARNUNG Spannungsführende Bauteile! Unsachgemäße Arbeiten an elektrischen Anschlüssen können zu einem Stromschlag führen. ‣ Trennvorrichtung (Schalter oder Leistungsschalter) einrichten, mit der das Gerät leicht von der Versorgungsspannung getrennt werden kann. ‣...
Seite 34: Anforderungen An Das Verbindungskabel - Abgesetztes Anzeige- Und Bedienmodul
Elektrischer Anschluss Proline Promass Q 300 HART Geschirmtes Twisted-Pair-Kabel. Empfohlen wird Kabeltyp A. Siehe https://www.profibus.com "Ethernet-APL White Paper" Stromausgang 0/4 … 20 mA (ohne HART) Normales Installationskabel ausreichend. Impuls- /Frequenz- /Schaltausgang Normales Installationskabel ausreichend. Relaisausgang Normales Installationskabel ausreichend. Stromeingang 4 … 20 mA Normales Installationskabel ausreichend.
Seite 35 Proline Promass Q 300 HART Elektrischer Anschluss Standardkabel - kundenspezifisches Kabel Es wird kein Kabel mitgeliefert und es muss kundenseitig bereit gestellt werden bei folgen- der Bestelloption: Bestellcode DKX001: Bestellmerkmal 040 "Kabel", Option 1 "Ohne, kundenseitig, max 300 m" Ein Standardkabel mit folgenden Mindestanforderungen kann als Verbindungskabel, auch...
Seite 36: Klemmenbelegung
Elektrischer Anschluss Proline Promass Q 300 HART 7.2.3 Klemmenbelegung Messumformer: Versorgungsspannung, Ein-/Ausgänge Die Klemmenbelegung der Ein- und Ausgänge ist von der jeweiligen Bestellvariante des Geräts abhängig. Die gerätespezifische Klemmenbelegung ist auf einem Aufkleber in der Klemmenabdeckung dokumentiert. Versorgungsspannung Ein-/Ausgang 1...
Seite 37: Messumformer Anschließen
Proline Promass Q 300 HART Elektrischer Anschluss 7.3.1 Messumformer anschließen A0026781 Anschluss Versorgungsspannung Anschluss Signalübertragung Ein-/Ausgang Anschluss Signalübertragung Ein-/Ausgang oder Anschluss für Netzwerk Verbindung über Serviceschnitt- stelle (CDI-RJ45); Optional: Anschluss externe WLAN-Antenne oder Anschluss abgesetztes Anzeige- und Bedienmodul DKX001 Schutzerde (PE) –...
Seite 38 Elektrischer Anschluss Proline Promass Q 300 HART 10 (0.4) mm (in) – A0029815 7. Kabel durch die Kabeleinführung schieben. Um Dichtheit zu gewährleisten, Dich- tungsring nicht aus der Kabeleinführung entfernen. 8. Kabel und Kabelenden abisolieren. Bei Litzenkabeln: Zusätzlich Aderendhülsen anbringen.
Seite 39 Proline Promass Q 300 HART Elektrischer Anschluss 3 (0.12) A0029598  12 Maßeinheit mm (in) 1. Mit einem Schlitzschraubendreher auf den Schlitz zwischen den beiden Klemmenlö- chern drücken. 2. Das Kabelende aus der Klemme ziehen. Endress+Hauser...
Seite 40: Anschluss Abgesetztes Anzeige- Und Bedienmodul Dkx001
Elektrischer Anschluss Proline Promass Q 300 HART 7.3.2 Anschluss abgesetztes Anzeige- und Bedienmodul DKX001 Das abgesetzte Anzeige- und Bedienmodul DKX001 ist optional bestellbar →  205. • Das abgesetztes Anzeige- und Bedienmodul DKX001 ist nur für folgende Gehäu- seausführungen verfügbar, Bestellmerkmal "Gehäuse": •...
Seite 41: Spezielle Anschlusshinweise
Proline Promass Q 300 HART Elektrischer Anschluss Spezielle Anschlusshinweise 7.5.1 Anschlussbeispiele Stromausgang 4 … 20 mA HART 4...20 mA A0029055  13 Anschlussbeispiel für Stromausgang 4 … 20 mA HART (aktiv) Automatisierungssystem mit Stromeingang (z. B. SPS) Kabelschirm einseitig erden. Beidseitige Erdung des Kabelschirms notwendig zur Erfüllung der EMV-Anforde- rungen;...
Seite 42: Hart-Eingang
Elektrischer Anschluss Proline Promass Q 300 HART HART-Eingang 4...20 mA A0028763  15 Anschlussbeispiel für HART-Eingang mit gemeinsamen "Minus" (passiv) Automatisierungssystem mit HART-Ausgang (z.B. SPS) Speisetrenner für Spannungsversorgung (z.B. RN221N) Kabelschirm einseitig erden. Beidseitige Erdung des Kabelschirms notwendig zur Erfüllung der EMV-Anforde- rungen;...
Seite 43 Proline Promass Q 300 HART Elektrischer Anschluss Impuls-/Frequenzausgang 12345 A0028761  18 Anschlussbeispiel für Impuls-/Frequenzausgang (passiv) Automatisierungssystem mit Impuls-/Frequenzeingang (z.B. SPS mit einem 10 kΩ pull-up oder pull-down Widerstand) Spannungsversorgung Messumformer: Eingangswerte beachten →  213 Schaltausgang A0028760  19 Anschlussbeispiel für Schaltausgang (passiv)
Seite 44: Relaisausgang
Elektrischer Anschluss Proline Promass Q 300 HART A0029279  21 Anschlussbeispiel für Doppelimpulsausgang (passiv) Automatisierungssystem mit Doppelimpulseingang (z.B. SPS mit einem 10 kΩ pull-up oder pull-down Wider- stand) Spannungsversorgung Messumformer: Eingangswerte beachten →  214 Doppelimpulsausgang Doppelimpulsausgang (Slave), phasenverschoben Relaisausgang A0028760 ...
Seite 45: Schutzart Sicherstellen
Proline Promass Q 300 HART Elektrischer Anschluss Statuseingang A0028764  24 Anschlussbeispiel für Statuseingang Automatisierungssystem mit Statusausgang (z.B. SPS) Spannungsversorgung Messumformer Schutzart sicherstellen Das Messgerät erfüllt alle Anforderungen gemäß der Schutzart IP66/67, Type 4X enclo- sure. Um die Schutzart IP66/67, Type 4X enclosure zu gewährleisten, folgende Schritte nach dem elektrischen Anschluss durchführen:...
Seite 46 Elektrischer Anschluss Proline Promass Q 300 HART Ist die Klemmenbelegung korrekt ?  Wenn Versorgungsspannung vorhanden:  Erscheint eine Anzeige auf dem Anzeigemodul? Sind Blindstopfen in nicht benutzte Kabeleinführungen eingesetzt und Transportstopfen durch  Blindstopfen ersetzt? Endress+Hauser...
Seite 47: Bedienungsmöglichkeiten
Proline Promass Q 300 HART Bedienungsmöglichkeiten Bedienungsmöglichkeiten Übersicht zu Bedienungsmöglichkeiten A0034513 Vor-Ort-Bedienung via Anzeigemodul Computer mit Webbrowser oder mit Bedientool (z. B. FieldCare, DeviceCare, AMS Device Manager, SIMATIC PDM) Field Xpert SFX350 oder SFX370 Field Xpert SMT70 Mobiles Handbediengerät Automatisierungssystem (z. B. SPS)
Seite 48: Aufbau Und Funktionsweise Des Bedienmenüs
Bedienungsmöglichkeiten Proline Promass Q 300 HART Aufbau und Funktionsweise des Bedienmenüs 8.2.1 Aufbau des Bedienmenüs Zur Bedienmenü-Übersicht für Experten: Dokument "Beschreibung Geräteparameter" zum Gerät Bedienmenü für Bediener und Instandhalter Language Language Betrieb Parameter 1 Parameter n Untermenü 1 Untermenü n...
Seite 49: Bedienphilosophie
Proline Promass Q 300 HART Bedienungsmöglichkeiten 8.2.2 Bedienphilosophie Die einzelnen Teile des Bedienmenüs sind bestimmten Anwenderrollen zugeordnet (z. B. Bediener, Instandhalter). Zu jeder Anwenderrolle gehören typische Aufgaben innerhalb des Gerätelebenszyklus. Im eichpflichtigen Verkehr ist nach dem Inverkehrbringen bzw. nach der Plombierung des Messgerätes eine Bedienung nur noch eingeschränkt möglich.
Seite 50: Zugriff Auf Bedienmenü Via Vor-Ort-Anzeige
Bedienungsmöglichkeiten Proline Promass Q 300 HART Menü/Parameter Anwenderrolle und Aufgaben Inhalt/Bedeutung Experte Funktions- Aufgaben, die detaillierte Kenntnisse Enthält alle Parameter des Geräts und ermöglicht diese durch einen orientiert über die Funktionsweise des Geräts Zugriffscode direkt anzuspringen. Dieses Menü ist nach den Funktionsblö- erfordern: cken des Geräts aufgebaut:...
Seite 51: Anzeigebereich
Proline Promass Q 300 HART Bedienungsmöglichkeiten Anzeigebereich Im Anzeigebereich sind jedem Messwert bestimmte Symbolarten zur näheren Erläuterung vorangestellt: Messgröße Messkanalnummer Diagnoseverhalten ↓ ↓ ↓ Beispiel Erscheint nur, wenn zu die- ser Messgröße ein Diagno- seereignis vorliegt. Messgrößen Symbol Bedeutung Massefluss •...
Seite 52 Bedienungsmöglichkeiten Proline Promass Q 300 HART Diagnoseverhalten Symbol Bedeutung Alarm • Die Messung wird unterbrochen. • Signalausgänge und Summenzähler nehmen den definierten Alarmzustand an. • Eine Diagnosemeldung wird generiert. Warnung • Die Messung wird fortgesetzt. • Die Signalausgänge und Summenzähler werden nicht beeinflusst.
Seite 53: Navigieransicht
Proline Promass Q 300 HART Bedienungsmöglichkeiten 8.3.2 Navigieransicht Im Untermenü Im Assistenten /../Betrieb 0091-1 /../Messstoff wählen Zugriff Anzeige Messstoff wählen Bediener Flüssigkeit Status Verrieg. Anzeige A0013993-DE A0013995-DE Navigieransicht Navigationspfad zur aktuellen Position Statusbereich Anzeigebereich für die Navigation Bedienelemente →  57...
Seite 54: Untermenüs, Assistenten, Parameter
Bedienungsmöglichkeiten Proline Promass Q 300 HART Setup Erscheint: • Im Menü neben der Auswahl "Setup" • Links im Navigationspfad im Menü Setup Diagnose Erscheint: • Im Menü neben der Auswahl "Diagnose" • Links im Navigationspfad im Menü Diagnose Experte Erscheint: •...
Seite 55: Editieransicht
Proline Promass Q 300 HART Bedienungsmöglichkeiten 8.3.3 Editieransicht Zahleneditor +0.000 Xx – A0034250  26 Für die Eingabe von Werten in Parametern (z.B. Grenzwerte) Anzeigebereich der Eingabe Eingabemaske Eingabe bestätigen, löschen oder verwerfen Bedienelemente Texteditor Xxxxxxx A B C D E F G H I J K...
Seite 56: Eingabemasken
Bedienungsmöglichkeiten Proline Promass Q 300 HART Taste Bedeutung Enter-Taste • Kurzer Tastendruck: Auswahl bestätigen. • Tastendruck von 2 s: Eingabe bestätigen. Escape-Tastenkombination (Tasten gleichzeitig drücken) Editieransicht, ohne eine Änderung zu übernehmen schließen. Eingabemasken Symbol Bedeutung Großbuchstaben Kleinbuchstaben Zahlen Satz- und Sonderzeichen: = + – * / ² ³ ¼ ½ ¾ ( ) [ ] < > { } Satz- und Sonderzeichen: ' "...
Seite 57: Bedienelemente
Proline Promass Q 300 HART Bedienungsmöglichkeiten 8.3.4 Bedienelemente Taste Bedeutung Minus-Taste Bei Menü, Untermenü Bewegt in einer Auswahlliste den Markierungsbalken nach oben. Bei Assistenten Geht zum vorherigen Parameter. Bei Text- und Zahleneditor Die Eingabeposition nach links verschieben. Plus-Taste Bei Menü, Untermenü...
Seite 58 Bedienungsmöglichkeiten Proline Promass Q 300 HART Kontextmenü aufrufen und schließen Der Anwender befindet sich in der Betriebsanzeige. 1. Die Tasten  und  länger als 3 Sekunden drücken.  Das Kontextmenü öffnet sich. XXXXXXXXXX Setup Datensicherung Simulation Tastensperre ein A0034608-DE 2.
Seite 59: Navigieren Und Aus Liste Wählen
Proline Promass Q 300 HART Bedienungsmöglichkeiten 8.3.6 Navigieren und aus Liste wählen Zur Navigation im Bedienmenü dienen verschiedene Bedienelemente. Dabei erscheint der Navigationspfad links in der Kopfzeile. Die einzelnen Menüs sind durch vorangestellte Symbole gekennzeichnet, die auch in der Kopfzeile beim Navigieren angezeigt werden.
Seite 60: Hilfetext Aufrufen
Bedienungsmöglichkeiten Proline Promass Q 300 HART Der Direktzugriffscode besteht aus einer maximal 5-stelligen Nummer und der Kanalnum- mer, die den Kanal einer Prozessgröße identifiziert: z.B. 00914-2. Dieser erscheint wäh- rend der Navigieransicht rechts in der Kopfzeile des gewählten Parameters. 00914-2...
Seite 61: Anwenderrollen Und Ihre Zugriffsrechte
Proline Promass Q 300 HART Bedienungsmöglichkeiten Freig.code eing. Eingabewert nicht im zulässigen Bereich Min:0 Max:9999 A0014049-DE Zur Erläuterung der Editieransicht - bestehend aus Texteditor und Zahleneditor - mit Symbolen →  55, zur Erläuterung der Bedienelemente →  57 8.3.10 Anwenderrollen und ihre Zugriffsrechte Die beiden Anwenderrollen "Bediener"...
Seite 62: Tastenverriegelung Ein- Und Aus
Bedienungsmöglichkeiten Proline Promass Q 300 HART Der Parameterschreibschutz via Vor-Ort-Bedienung kann durch Eingabe des anwender- spezifischen Freigabecodes im Parameter Freigabecode eingeben (→  121) über die jeweilige Zugriffsmöglichkeit aufgehoben werden. 1. Nach Drücken von  erscheint die Eingabeaufforderung für den Freigabecode.
Seite 63: Voraussetzungen
Proline Promass Q 300 HART Bedienungsmöglichkeiten 8.4.2 Voraussetzungen Computer Hardware Hardware Schnittstelle CDI-RJ45 WLAN Schnittstelle Der Computer muss über eine RJ45- Das Bediengerät muss über eine Schnittstelle verfügen. WLAN-Schnittstelle verfügen. Verbindung Standard Ethernet-Kabel Verbindung über Wireless LAN. Bildschirm Empfohlene Größe: ≥ 12" (abhängig von der Auflösung des Bildschirms) Empfohlenes Kabel: CAT5e, CAT6 oder CAT7, mit geschirmtem Stecker (z.
Seite 64: Bei Verbindungsproblemen
Bedienungsmöglichkeiten Proline Promass Q 300 HART Einstellungen Schnittstelle CDI-RJ45 WLAN Netzwerkverbindungen Nur die aktiven Netzwerkverbindungen zum Messgerät verwenden. Alle weiteren Netzwerkverbindungen wie Alle weiteren Netzwerkverbin- z. B. WLAN ausschalten. dungen ausschalten. Bei Verbindungsproblemen: →  175 Messgerät: Via Serviceschnittstelle CDI-RJ45 Gerät...
Seite 65: Webbrowser Starten
Proline Promass Q 300 HART Bedienungsmöglichkeiten IP-Adresse 192.168.1.XXX; für XXX alle Zahlenfolgen außer: 0, 212 und 255 → z.B. 192.168.1.213 Subnet mask 255.255.255.0 Default gateway 192.168.1.212 oder Zellen leer lassen Via WLAN-Schnittstelle Internetprotokoll vom mobilen Endgerät konfigurieren HINWEIS Wenn die WLAN-Verbindung während der Parametrierung unterbrochen wird, kön- nen vorgenommene Einstellungen verloren gehen.
Seite 66: Einloggen
Bedienungsmöglichkeiten Proline Promass Q 300 HART 2. IP-Adresse des Webservers in der Webbrowser-Adresszeile eingeben: 192.168.1.212  Die Login-Webseite erscheint. 2 3 4 Device name: Device tag: Signal Status: Web server language English Login Access Status Maintenance Enter access code Login...
Seite 67: Bedienoberfläche
Proline Promass Q 300 HART Bedienungsmöglichkeiten 8.4.5 Bedienoberfläche A0029418 Funktionszeile Bediensprache auf der Vor-Ort-Anzeige Navigationsbereich Kopfzeile In der Kopfzeile erscheinen folgende Informationen: • Gerätename • Messstellenbezeichnung • Gerätestatus mit Statussignal →  181 • Aktuelle Messwerte Funktionszeile Funktionen Bedeutung Messwerte Anzeige der Messwerte des Messgeräts...
Seite 68: Arbeitsbereich
Bedienungsmöglichkeiten Proline Promass Q 300 HART Arbeitsbereich Abhängig von der gewählten Funktion und ihren Untermenüs können in diesem Bereich verschiedene Aktionen durchgeführt werden: • Einstellung von Parametern • Ablesen von Messwerten • Aufrufen von Hilfetexten • Starten eines Up-/Downloads 8.4.6 Webserver deaktivieren Der Webserver des Messgeräts kann über den Parameter Webserver Funktionalität je...
Seite 69: Zugriff Auf Bedienmenü Via Bedientool
Proline Promass Q 300 HART Bedienungsmöglichkeiten Zugriff auf Bedienmenü via Bedientool Die Struktur des Bedienmenüs in den Bedientools ist dieselbe wie bei der Bedienung via Vor-Ort-Anzeige. 8.5.1 Bedientool anschließen Via HART-Protokoll Diese Kommunikationsschnittstelle ist bei Geräteausführungen mit HART-Ausgang ver- fügbar.
Seite 70 Bedienungsmöglichkeiten Proline Promass Q 300 HART A0028746  30 Möglichkeiten der Fernbedienung via HART-Protokoll (passiv) Automatisierungssystem (z.B. SPS) Messumformerspeisegerät, z.B. RN221N (mit Kommunikationswiderstand) Anschluss für Commubox FXA195 und Field Communicator 475 Field Communicator 475 Computer mit Webbrowser (z.B. Microsoft Edge) zum Zugriff auf integrierten Gerätewebserver oder Computer mit Bedientool (z.B.
Seite 71 Proline Promass Q 300 HART Bedienungsmöglichkeiten Via WLAN-Schnittstelle Die optionale WLAN-Schnittstelle ist bei folgender Geräteausführung vorhanden: Bestellmerkmal "Anzeige; Bedienung", Option G "4-zeilig, beleuchtet; Touch Control + WLAN" A0034570 Messumformer mit integrierter WLAN-Antenne Messumformer mit externer WLAN-Antenne LED leuchtet konstant: WLAN-Empfang am Messgerät ist aktiviert LED blinkt: WLAN-Verbindung zwischen Bediengerät und Messgerät ist hergestellt...
Seite 72: Field Xpert Sfx350, Sfx370
Bedienungsmöglichkeiten Proline Promass Q 300 HART HINWEIS Folgendes beachten, um ein Netzwerkkonflikt zu vermeiden: ‣ Gleichzeitigen Zugriff von demselben mobilen Endgerät auf das Messgerät via Service- schnittstelle (CDI-RJ45) und WLAN-Schnittstelle vermeiden. ‣ Nur eine Serviceschnittstelle (CDI-RJ45 oder WLAN-Schnittstelle) aktivieren. ‣...
Seite 73 Proline Promass Q 300 HART Bedienungsmöglichkeiten Der Zugriff erfolgt via: • HART-Protokoll →  69 • Serviceschnittstelle CDI-RJ45 →  70 • WLAN-Schnittstelle →  71 Typische Funktionen: • Parametrierung von Messumformern • Laden und Speichern von Gerätedaten (Upload/Download) • Dokumentation der Messstelle •...
Seite 74: Devicecare
DeviceCare Funktionsumfang Tool zum Verbinden und Konfigurieren von Endress+Hauser Feldgeräten. Am schnellsten lassen sich Feldgeräte von Endress+Hauser mit dem dedizierten Tool „DeviceCare“ konfigurieren. Es stellt zusammen mit den DTMs (Device Type Managers) eine komfortable und umfassende Lösung dar. Innovation-Broschüre IN01047S Bezugsquelle für Gerätebeschreibungsdateien →...
Seite 75: Ams Device Manager
Proline Promass Q 300 HART Bedienungsmöglichkeiten 8.5.5 AMS Device Manager Funktionsumfang Programm von Emerson Process Management für das Bedienen und Konfigurieren von Messgeräten via HART-Protokoll. Bezugsquelle für Gerätebeschreibungsdateien →  76 8.5.6 Field Communicator 475 Funktionsumfang Industrie-Handbediengerät von Emerson Process Management für die Fernparametrie- rung und Messwertabfrage via HART-Protokoll.
Seite 76: Systemintegration
Systemintegration Proline Promass Q 300 HART Systemintegration Übersicht zu Gerätebeschreibungsdateien 9.1.1 Aktuelle Versionsdaten zum Gerät Firmware-Version 01.06.zz • Auf Titelseite der Anleitung • Auf Messumformer-Typenschild • Firmware-Version Diagnose → Geräteinformation → Firmware-Version Freigabedatum Firmware-Version 08.2022 Hersteller-ID 0x11 Hersteller-ID Diagnose → Geräteinformation → Hersteller-ID Gerätetypkennung...
Seite 77: Messgrößen Via Hart-Protokoll
Proline Promass Q 300 HART Systemintegration Messgrößen via HART-Protokoll Folgende Messgrößen (HART-Gerätevariablen) sind den dynamischen Variablen werksei- tig zugeordnet: Dynamische Variablen Messgrößen (HART-Gerätevariablen) Erste dynamische Variable (PV) Massefluss Zweite dynamische Variable (SV) Summenzähler 1 Dritte dynamische Variable (TV) Dichte Vierte dynamische Variable (QV) Temperatur Die Zuordnung der Messgrößen zu den dynamischen Variablen lässt sich via Vor-Ort-...
Seite 78 Systemintegration Proline Promass Q 300 HART Messgrößen für PV (Erste dynamische Variable) • Grundsätzlich verfügbare Messgrößen: • Massefluss • Volumenfluss • Normvolumenfluss • Dichte • Normdichte • Temperatur • Elektroniktemperatur • Druck • Rohwert Massefluss • Schwingfrequenz 0 • Schwingfrequenz 1 •...
Seite 79 Proline Promass Q 300 HART Systemintegration • Zusätzliche Messgrößen mit Anwendungspaket Petroleum: • GSV-Durchfluss • Alternativer GSV-Durchfluss • NSV-Durchfluss • Alternativer NSV-Durchfluss • S&W-Volumenfluss • Alternative Normdichte • Water cut • Öldichte • Wasserdichte • Ölmassefluss • Wassermassefluss • Ölvolumenfluss •...
Seite 80: Device Variablen
Systemintegration Proline Promass Q 300 HART Messgrößen für SV, TV, QV (Zweite, dritte und vierte dynamische Variable) • Immer verfügbare Messgrößen: • Massefluss • Volumenfluss • Normvolumenfluss • Dichte • Normdichte • Temperatur • Elektroniktemperatur • Schwingfrequenz 0 • Schwingungsdämpfung 0 •...
Seite 81 Proline Promass Q 300 HART Systemintegration Zuordnung Device Variablen Normvolumenfluss Dichte Normdichte Temperatur Summenzähler 1 Summenzähler 2 Summenzähler 3 Zielmessstoff Massefluss Trägermessstoff Massefluss Konzentration Sichtbar in Abhängigkeit von Bestelloptionen oder Geräteeinstellungen Endress+Hauser...
Seite 82: Weitere Einstellungen
Systemintegration Proline Promass Q 300 HART Weitere Einstellungen Burst Mode Funktionalität gemäß HART 7 Spezifikation: Navigation Menü "Experte" → Kommunikation → HART-Ausgang → Burst-Konfiguration → Burst-Kon- figuration 1 … n ‣ Burst-Konfiguration 1 … n Burst-Modus 1 … n →  82 Burst-Kommando 1 …...
Seite 83 Proline Promass Q 300 HART Systemintegration Parameter Beschreibung Auswahl / Eingabe Werkseinstellung Burst-Variable 0 Bei HART-Kommando 9 und 33: HART- • Massefluss Volumenfluss Gerätevariable oder Prozessgröße auswäh- • Volumenfluss len. • Normvolumenfluss • Dichte • Normdichte • Temperatur • Summenzähler 1 • Summenzähler 2 •...
Seite 84 Systemintegration Proline Promass Q 300 HART Parameter Beschreibung Auswahl / Eingabe Werkseinstellung Burst-Variable 6 Bei HART-Kommando 9: HART-Gerätevari- Siehe Parameter Burst-Vari- Unbenutzt able oder Prozessgröße auswählen. able 0. Burst-Variable 7 Bei HART-Kommando 9: HART-Gerätevari- Siehe Parameter Burst-Vari- Unbenutzt able oder Prozessgröße auswählen.
Seite 85: Inbetriebnahme
Proline Promass Q 300 HART Inbetriebnahme Inbetriebnahme 10.1 Montage- und Anschlusskontrolle Vor der Inbetriebnahme des Geräts: ‣ Sicherstellen, dass die Montage- und Anschlusskontrolle erfolgreich durchgeführt wurde. • Checkliste "Montagekontrolle" →  31 • Checkliste "Anschlusskontrolle" →  45 10.2 Messgerät einschalten ‣...
Seite 86 Inbetriebnahme Proline Promass Q 300 HART X X X X X X X 20.50 Hauptmenü Display language Deutsch Anzeige/Betrieb Setup Hauptmenü Anzeige/Betrieb Setup Diagnose / ../Setup Messstoffwahl XXXXXXXXX XXXXXXXXX A0032222-DE  33 Navigation zum Menü "Setup" am Beispiel der Vor-Ort-Anzeige Abhängig von der Geräteausführung kann die Anzahl der Untermenüs und Parameter...
Seite 87: Messstellenbezeichnung Festlegen
Proline Promass Q 300 HART Inbetriebnahme ‣ Überwachung teilgefülltes Rohr →  119 ‣ Erweitertes Setup →  120 10.4.1 Messstellenbezeichnung festlegen Um die Messstelle innerhalb der Anlage schnell identifizieren zu können, kann mithilfe von Parameter Messstellenkennzeichnung eine eindeutige Bezeichnung eingegeben und damit die Werkseinstellung geändert werden.
Seite 88 Inbetriebnahme Proline Promass Q 300 HART Volumeneinheit →  88 Normvolumenfluss-Einheit →  88 →  88 Normvolumeneinheit Dichteeinheit →  88 Normdichteeinheit →  88 Einheit Dichte 2 →  89 →  89 Temperatureinheit Druckeinheit →  89 Parameterübersicht mit Kurzbeschreibung...
Seite 89 Proline Promass Q 300 HART Inbetriebnahme Parameter Beschreibung Auswahl Werkseinstellung Einheit Dichte 2 Zweite Dichteeinheit wählen. Einheiten-Auswahlliste Abhängig vom Land: • kg/l • lb/ft³ Temperatureinheit Einheit für Temperatur wählen. Einheiten-Auswahlliste Abhängig vom Land: • °C Auswirkung • °F Die gewählte Einheit gilt für: •...
Seite 90: Messstoff Auswählen Und Einstellen
Inbetriebnahme Proline Promass Q 300 HART 10.4.3 Messstoff auswählen und einstellen Das Untermenü Assistent Messstoff wählen enthält Parameter, die für die Auswahl und das Einstellen des Messstoffs konfiguriert werden müssen. Navigation Menü "Setup" → Messstoffwahl ‣ Messstoffwahl MFT (Multi-Frequency Technology) →...
Seite 91 Proline Promass Q 300 HART Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Eingabe / Werkseinstellung Anzeige Gasart wählen In Untermenü Messstoffwahl Gasart für Messanwendung • Luft Methan CH4 ist die Option Gas gewählt. wählen. • Ammoniak NH3 • Argon Ar • Schwefelhexafluo- rid SF6 •...
Seite 92: I/O-Konfiguration Anzeigen
Inbetriebnahme Proline Promass Q 300 HART Parameter Voraussetzung Beschreibung Auswahl / Eingabe / Werkseinstellung Anzeige Druckwert In Parameter Druckkompen- Wert für Prozessdruck einge- Positive Gleitkomma- 1,01325 bar sation ist die Option Fester ben, der bei der Druckkorrek- zahl Wert ausgewählt. tur verwendet wird.
Seite 93: Stromeingang Konfigurieren
Proline Promass Q 300 HART Inbetriebnahme Parameter Beschreibung Anzeige / Auswahl / Eingabe Werkseinstellung I/O-Konfiguration übernehmen Parameterierung des frei konfigurierbaren • Nein Nein I/O-Moduls übernehmen. • Ja I/O-Nachrüstcode Code eingeben, um die I/O-Konfiguration zu Positive Ganzzahl ändern. Sichtbar in Abhängigkeit von Bestelloptionen oder Geräteeinstellungen 10.4.5...
Seite 94: Statuseingang Konfigurieren
Inbetriebnahme Proline Promass Q 300 HART Parameter Voraussetzung Beschreibung Anzeige / Auswahl / Werkseinstellung Eingabe Strombereich – Strombereich für Prozesswert- • 4...20 mA (4... Abhängig vom Land: ausgabe und oberen/unteren 20.5 mA) • 4...20 mA NE Ausfallsignalpegel wählen. • 4...20 mA NE (3.8...20.5 mA) (3.8...20.5 mA)
Seite 95: Stromausgang Konfigurieren
Proline Promass Q 300 HART Inbetriebnahme Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Auswahl / Anzeige / Eingabe Werkseinstellung Zuordnung Statuseingang Funktion für Statuseingang wählen. • Aus • Summenzähler rücksetzen 1 • Summenzähler rücksetzen 2 • Summenzähler rücksetzen 3 • Alle Summenzähler zurück- setzen • Messwertunterdrückung •...
Seite 96 Inbetriebnahme Proline Promass Q 300 HART Fehlerverhalten Stromausgang →  99 Fehlerstrom →  99 Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Anzeige / Auswahl / Werkseinstellung Eingabe Klemmennummer – Zeigt die vom Stromausgangs- • Nicht belegt – modul belegten Klemmennum- • 26-27 (I/O 1) mern.
Seite 97 Proline Promass Q 300 HART Inbetriebnahme Parameter Voraussetzung Beschreibung Anzeige / Auswahl / Werkseinstellung Eingabe Prozessgröße Stromausgang – Prozessgröße für den Strom- • Aus Massefluss ausgang wählen. • Massefluss • Volumenfluss • Normvolumen- fluss • Dichte • Normdichte • Temperatur • Zielmessstoff Mas- sefluss •...
Seite 98 Inbetriebnahme Proline Promass Q 300 HART Parameter Voraussetzung Beschreibung Anzeige / Auswahl / Werkseinstellung Eingabe • Torsionssignala- symmetrie • Trägerrohrtempe- ratur • Frequenzschwan- kung 0 • Schwingamplitude • Schwankung Schwingungs- dämpfung 0 • HBSI • Druck • Elektroniktempe- ratur • Sensorindex-Spu- lenasymmetrie • Testpunkt 0 •...
Seite 99 Proline Promass Q 300 HART Inbetriebnahme Parameter Voraussetzung Beschreibung Anzeige / Auswahl / Werkseinstellung Eingabe Fehlerverhalten Stromausgang In Parameter Zuordnung Ausgangsverhalten bei Geräte- • Min. Max. Stromausgang (→  97) ist alarm festlegen. • Max. eine Prozessgröße und in Para- • Letzter gültiger...
Seite 100: Impuls-/Frequenz-/Schaltausgang Konfigurieren
Inbetriebnahme Proline Promass Q 300 HART 10.4.8 Impuls-/Frequenz-/Schaltausgang konfigurieren Der Assistent Impuls-/Frequenz-/Schaltausgang führt den Anwender systematisch durch alle Parameter, die für die Konfiguration des gewählten Ausgangstyps eingestellt werden können. Navigation Menü "Setup" → Erweitertes Setup → Impuls-/Frequenz-/Schaltausgang ‣ Impuls-/Frequenz-/Schaltausgang 1 … n Betriebsart →...
Seite 101 Proline Promass Q 300 HART Inbetriebnahme Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Anzeige / Werkseinstellung Eingabe Betriebsart – Ausgang als Impuls-, Frequenz • Impuls Impuls oder Schaltausgang festlegen. • Frequenz • Schalter Klemmennummer – Zeigt die vom PFS-Ausgangs- • Nicht belegt –...
Seite 102 Inbetriebnahme Proline Promass Q 300 HART Parameter Voraussetzung Beschreibung Auswahl / Anzeige / Werkseinstellung Eingabe Fehlerverhalten In Parameter Betriebsart Ausgangsverhalten bei Geräte- • Aktueller Wert Keine Impulse (→  100) ist die Option alarm festlegen. • Keine Impulse Impuls und in Parameter Zuordnung Impulsausgang (→...
Seite 103 Proline Promass Q 300 HART Inbetriebnahme Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Anzeige / Werkseinstellung Eingabe Betriebsart – Ausgang als Impuls-, Frequenz • Impuls Impuls oder Schaltausgang festlegen. • Frequenz • Schalter Klemmennummer – Zeigt die vom PFS-Ausgangs- • Nicht belegt –...
Seite 104 Inbetriebnahme Proline Promass Q 300 HART Parameter Voraussetzung Beschreibung Auswahl / Anzeige / Werkseinstellung Eingabe Zuordnung Frequenzausgang In Parameter Betriebsart Prozessgröße für Frequenzaus- • Aus (→  100) ist die Option Fre- gang wählen. • Massefluss quenz ausgewählt. • Volumenfluss • Normvolumen- fluss •...
Seite 105 Proline Promass Q 300 HART Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Anzeige / Werkseinstellung Eingabe • Schwankung Schwingungs- dämpfung 0 • Schwingfrequenz 0 • Frequenzschwan- kung 0 • Schwingamplitude • Signalasymmetrie • Torsionssignala- symmetrie • Trägerrohrtempe- ratur • Elektroniktempe- ratur • Sensorindex-Spu- lenasymmetrie •...
Seite 106 Inbetriebnahme Proline Promass Q 300 HART Schaltausgang konfigurieren Navigation Menü "Setup" → Impuls-/Frequenz-/Schaltausgang ‣ Impuls-/Frequenz-/Schaltausgang 1 … n Betriebsart →  106 Klemmennummer →  106 Signalmodus →  106 Funktion Schaltausgang →  107 Zuordnung Diagnoseverhalten →  107 →...
Seite 107 Proline Promass Q 300 HART Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Anzeige / Werkseinstellung Eingabe Funktion Schaltausgang In Parameter Betriebsart ist Funktion für Schaltausgang • Aus die Option Schalter ausge- wählen. • An wählt. • Diagnoseverhalten • Grenzwert • Überwachung Durchflussrichtung • Status Zuordnung Diagnoseverhalten •...
Seite 108 Inbetriebnahme Proline Promass Q 300 HART Parameter Voraussetzung Beschreibung Auswahl / Anzeige / Werkseinstellung Eingabe Zuordnung Grenzwert • In Parameter Betriebsart ist Prozessgröße für Grenzwert- • Massefluss Volumenfluss die Option Schalter ausge- funktion wählen. • Volumenfluss wählt. • Normvolumen- • In Parameter Funktion...
Seite 109: Relaisausgang Konfigurieren
Proline Promass Q 300 HART Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Anzeige / Werkseinstellung Eingabe Zuordnung Überwachung Durch- • In Parameter Betriebsart ist Prozessgröße für Überwachung Massefluss flussrichtung die Option Schalter ausge- ihrer Durchflussrichtung wäh- wählt. len. • In Parameter Funktion Schaltausgang ist die Option Überwachung...
Seite 110 Inbetriebnahme Proline Promass Q 300 HART Klemmennummer →  110 Funktion Relaisausgang →  110 →  110 Zuordnung Überwachung Durchfluss- richtung Zuordnung Grenzwert →  111 Zuordnung Diagnoseverhalten →  111 Zuordnung Status →  112 →  112 Ausschaltpunkt Ausschaltverzögerung...
Seite 111 Proline Promass Q 300 HART Inbetriebnahme Parameter Voraussetzung Beschreibung Anzeige / Auswahl / Werkseinstellung Eingabe Zuordnung Grenzwert In Parameter Funktion Relais- Prozessgröße für Grenzwert- • Massefluss Massefluss ausgang ist die Option Grenz- funktion wählen. • Volumenfluss wert ausgewählt. • Normvolumen- fluss • Zielmessstoff Mas- sefluss •...
Seite 112: 10.4.10 Doppelimpulsausgang Konfigurieren
Inbetriebnahme Proline Promass Q 300 HART Parameter Voraussetzung Beschreibung Anzeige / Auswahl / Werkseinstellung Eingabe Zuordnung Status In Parameter Funktion Relais- Gerätestatus für Schaltausgang • Überwachung teil- Überwachung teilge- ausgang ist die Option Digi- wählen. gefülltes Rohr fülltes Rohr talausgang ausgewählt. • Schleichmengen- unterdrückung...
Seite 113: 10.4.11 Vor-Ort-Anzeige Konfigurieren
Proline Promass Q 300 HART Inbetriebnahme Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Auswahl / Anzeige / Eingabe Werkseinstellung Signalmodus Signalmodus für Doppelimpulsausgang wäh- • Passiv Passiv len. • Aktiv • Passive NE Master-Klemmennummer Zeigt die vom Master des Doppelimpulsaus- • Nicht belegt – gangsmoduls belegten Klemmennummern.
Seite 114 Inbetriebnahme Proline Promass Q 300 HART Format Anzeige →  115 1. Anzeigewert →  116 →  117 1. Wert 0%-Bargraph 1. Wert 100%-Bargraph →  117 2. Anzeigewert →  117 3. Anzeigewert →  117 →  117 3.
Seite 115 Proline Promass Q 300 HART Inbetriebnahme Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung Format Anzeige Eine Vor-Ort-Anzeige ist vor- Darstellung der Messwerte für • 1 Wert groß 1 Wert groß handen. Vor-Ort-Anzeige wählen. • 1 Bargraph + 1 Wert •...
Seite 116 Inbetriebnahme Proline Promass Q 300 HART Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung 1. Anzeigewert Eine Vor-Ort-Anzeige ist vor- Messwert wählen, der auf der • Massefluss Massefluss handen. Vor-Ort-Anzeige dargestellt • Volumenfluss wird. • Normvolumen- fluss • Dichte • Normdichte • Dichte 2 •...
Seite 117 Proline Promass Q 300 HART Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung • HBSI • Rohwert Masse- fluss • Erregerstrom 0 • Schwingungs- dämpfung 0 • Schwankung Schwingungs- dämpfung 0 • Schwingfrequenz 0 • Frequenzschwan- kung 0 • Schwingamplitude • Signalasymmetrie •...
Seite 118: 10.4.12 Schleichmenge Konfigurieren
Inbetriebnahme Proline Promass Q 300 HART 10.4.12 Schleichmenge konfigurieren Der Assistent Schleichmengenunterdrückung führt den Anwender systematisch durch alle Parameter, die für die Konfiguration der Schleichmengenunterdrückung eingestellt werden müssen. Navigation Menü "Setup" → Schleichmengenunterdrückung ‣ Schleichmengenunterdrückung →  118 Zuordnung Prozessgröße Einschaltpunkt Schleichmengenunter- →...
Seite 119: 10.4.13 Überwachung Der Rohrfüllung Konfigurieren
Proline Promass Q 300 HART Inbetriebnahme 10.4.13 Überwachung der Rohrfüllung konfigurieren Der Wizard Überwachung teilgefülltes Rohr führt den Anwender systematisch durch alle Parameter, die für die Konfiguration der Überwachung von der Rohrfüllung eingestellt werden müssen. Navigation Menü "Setup" → Überwachung teilgefülltes Rohr ‣...
Seite 120: Erweiterte Einstellungen
Inbetriebnahme Proline Promass Q 300 HART 10.5 Erweiterte Einstellungen Das Untermenü Erweitertes Setup mit seinen Untermenüs enthält Parameter für spezifi- sche Einstellungen. Navigation zum Untermenü "Erweitertes Setup" X X X X X X X 20.50 0104-1 Hauptmenü Display language Deutsch...
Seite 121: Parameter Zur Eingabe Des Freigabecodes Nutzen
Proline Promass Q 300 HART Inbetriebnahme ‣ Sensorabgleich →  122 ‣ Summenzähler 1 … n →  129 ‣ →  131 Anzeige ‣ WLAN-Einstellungen →  138 ‣ Datensicherung →  139 ‣ Administration →  140 10.5.1...
Seite 122: Sensorabgleich Durchführen
Inbetriebnahme Proline Promass Q 300 HART Eingelesene Normdichte (6198) →  122 Feste Normdichte (1814) →  122 →  122 Referenztemperatur (1816) Linearer Ausdehnungskoeffizient →  122 (1817) Quadratischer Ausdehnungskoeffizient →  122 (1818) Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Anzeige / ...
Seite 123: Dichtejustierung
Proline Promass Q 300 HART Inbetriebnahme Navigation Menü "Setup" → Erweitertes Setup → Sensorabgleich ‣ Sensorabgleich Einbaurichtung →  123 Nickeinbauwinkel →  123 →  123 Rolleinbauwinkel ‣ Nullpunktverifizierung →  126 ‣ Nullpunktjustierung →  127 Parameterübersicht mit Kurzbeschreibung...
Seite 124 Inbetriebnahme Proline Promass Q 300 HART 2. Im Parameter Sollwert Dichte 1 den Wert der Dichte eingeben und bestätigen.  Im Parameter Dichtejustierung ausführen stehen nun die folgenden Optionen zur Verfügung: Option Erfassung Dichte 1 Original wiederherstellen 3. Die Option Erfassung Dichte 1 auswählen und bestätigen.
Seite 125 Proline Promass Q 300 HART Inbetriebnahme Navigation Menü "Experte" → Sensor → Sensorabgleich → Dichtejustierung ‣ Dichtejustierung Art der Dichtejustierung →  125 Sollwert Dichte 1 →  125 →  125 Sollwert Dichte 2 Dichtejustierung ausführen →  125 Fortschritt →...
Seite 126: Nullpunktverifizierung Und Nullpunktjustierung
Inbetriebnahme Proline Promass Q 300 HART Parameter Voraussetzung Beschreibung Auswahl / Eingabe / Werkseinstellung Anzeige Korrekturfaktor Dichte – Zeigt den berechneten Korrek- Gleitkommazahl mit turfaktor für die Dichte. Vorzeichen Korrektur-Offset Dichte – Zeigt den berechneten Korrek- Gleitkommazahl mit tur-Offset für die Dichte. Vorzeichen Sichtbar in Abhängigkeit von Bestelloptionen oder Geräteeinstellungen...
Seite 127: Nullpunktjustierung
Proline Promass Q 300 HART Inbetriebnahme Weitere Informationen →  127 Empfehlung: →  127 →  127 Ursache Abbruch-Ursache →  127 Gemessener Nullpunkt →  127 Nullpunktstandardabweichung →  127 Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Auswahl / Anzeige Werkseinstellung Prozessbedingungen Folgende Prozessbedingungen sind erforder- •...
Seite 128 Inbetriebnahme Proline Promass Q 300 HART Navigation Menü "Setup" → Erweitertes Setup → Sensorabgleich → Nullpunktjustierung ‣ Nullpunktjustierung Prozessbedingungen →  128 Fortschritt →  128 →  128 Status Ursache →  129 Abbruch-Ursache →  128 Ursache →  129 Zuverlässigkeit gemessener Nullpunkt...
Seite 129: Summenzähler Konfigurieren
Proline Promass Q 300 HART Inbetriebnahme Parameter Beschreibung Auswahl / Anzeige Werkseinstellung Ursache Zeigt die Diagnose und Behebungsmass- • Nullpunkt zu hoch. Durch- – nahme. fluss vermeiden. • Nullpunkt instabil. Durch- fluss vermeiden • Schwankungen hoch z.B. 2- Phasenmessstoff Zuverlässigkeit gemessener Null- Zeigt die Zuverlässigkeit des gemessenen...
Seite 130 Inbetriebnahme Proline Promass Q 300 HART Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl Werkseinstellung Zuordnung Prozessgröße – Prozessgröße für Summenzäh- • Aus Massefluss ler wählen. • Massefluss • Volumenfluss • Normvolumen- fluss • Zielmessstoff Mas- sefluss • Trägermessstoff Massefluss • Zielmessstoff Volumenfluss •...
Seite 131: Weitere Anzeigenkonfigurationen Durchführen
Proline Promass Q 300 HART Inbetriebnahme 10.5.5 Weitere Anzeigenkonfigurationen durchführen Im Untermenü Anzeige können alle Parameter rund um die Konfiguration der Vor-Ort- Anzeige eingestellt werden. Navigation Menü "Setup" → Erweitertes Setup → Anzeige ‣ Anzeige Format Anzeige →  133 1.
Seite 132 Inbetriebnahme Proline Promass Q 300 HART 7. Wert 0%-Bargraph →  136 7. Wert 100%-Bargraph →  136 →  136 7. Nachkommastellen 8. Anzeigewert →  136 8. Nachkommastellen →  137 Display language →  137 →  137 Intervall Anzeige Dämpfung Anzeige...
Seite 133 Proline Promass Q 300 HART Inbetriebnahme Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung Format Anzeige Eine Vor-Ort-Anzeige ist vor- Darstellung der Messwerte für • 1 Wert groß 1 Wert groß handen. Vor-Ort-Anzeige wählen. • 1 Bargraph + 1 Wert •...
Seite 134 Inbetriebnahme Proline Promass Q 300 HART Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung 1. Anzeigewert Eine Vor-Ort-Anzeige ist vor- Messwert wählen, der auf der • Massefluss Massefluss handen. Vor-Ort-Anzeige dargestellt • Volumenfluss wird. • Normvolumen- fluss • Dichte • Normdichte • Dichte 2 •...
Seite 135 Proline Promass Q 300 HART Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung • HBSI • Rohwert Masse- fluss • Erregerstrom 0 • Schwingungs- dämpfung 0 • Schwankung Schwingungs- dämpfung 0 • Schwingfrequenz 0 • Frequenzschwan- kung 0 • Schwingamplitude • Signalasymmetrie •...
Seite 136 Inbetriebnahme Proline Promass Q 300 HART Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung 3. Nachkommastellen In Parameter 3. Anzeigewert Anzahl Nachkommastellen für • x x.xx ist ein Messwert festgelegt. Anzeigewert wählen. • x.x • x.xx • x.xxx • x.xxxx • x.xxxxx • x.xxxxxx 4.
Seite 137 Proline Promass Q 300 HART Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung 8. Nachkommastellen In Parameter 8. Anzeigewert Anzahl Nachkommastellen für • x x.xx ist ein Messwert festgelegt. Anzeigewert wählen. • x.x • x.xx • x.xxx • x.xxxx • x.xxxxx • x.xxxxxx...
Seite 138: Wlan Konfigurieren
Inbetriebnahme Proline Promass Q 300 HART 10.5.6 WLAN konfigurieren Das Untermenü WLAN Settings führt den Anwender systematisch durch alle Parameter, die für die WLAN-Konfiguration eingestellt werden müssen. Navigation Menü "Setup" → Erweitertes Setup → WLAN-Einstellungen ‣ WLAN-Einstellungen WLAN-IP-Adresse →  138 Sicherheitstyp →...
Seite 139: Konfiguration Verwalten
Proline Promass Q 300 HART Inbetriebnahme Parameter Voraussetzung Beschreibung Eingabe / Auswahl Werkseinstellung SSID-Name • In Parameter Zuordnung Anwenderdefinierten SSID- Max. 32-stellige Zei- EH_Gerätebezeich- SSID-Name ist die Option Namen eingeben (max. 32 Zei- chenfolge aus Zahlen, nung_letzte 7 Stellen Anwenderdefiniert ausge- chen).
Seite 140: Parameter Zur Administration Des
Inbetriebnahme Proline Promass Q 300 HART Parameter Beschreibung Anzeige / Auswahl Werkseinstellung Sicherungsstatus Zeigt den aktuellen Status der Datensiche- • Keine Keine rung oder -wiederherstellung. • Sicherung läuft • Wiederherstellung läuft • Löschen läuft • Vergleich läuft • Wiederherstellung fehlge- schlagen • Sicherung fehlgeschlagen Vergleichsergebnis Vergleich der aktuellen Gerätedatensätze...
Seite 141 Proline Promass Q 300 HART Inbetriebnahme Parameter zum Definieren des Freigabecodes nutzen Führen Sie diesen Assistenten aus, um einen Freigabecode für die Instandhalter-Rolle zu definieren. Navigation Menü "Setup" → Erweitertes Setup → Administration → Freigabecode definieren ‣ Freigabecode definieren Freigabecode definieren →...
Seite 142: Simulation
Inbetriebnahme Proline Promass Q 300 HART Parameter zum Zurücksetzen des Geräts nutzen Navigation Menü "Setup" → Erweitertes Setup → Administration Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Auswahl Werkseinstellung Gerät zurücksetzen Gesamte Gerätekonfiguration oder einen • Abbrechen Abbrechen Teil der Konfiguration auf einen definierten •...
Seite 143 Proline Promass Q 300 HART Inbetriebnahme Simulation Impulsausgang →  145 →  145 Wert Impulsausgang Simulation Gerätealarm →  145 Kategorie Diagnoseereignis →  145 Simulation Diagnoseereignis →  145 Simulation Stromeingang 1 … n →  145 Wert Stromeingang 1 … n →...
Seite 144 Inbetriebnahme Proline Promass Q 300 HART Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung Zuordnung Simulation Prozessgröße – Prozessgröße für Simulation • Aus wählen, die dadurch aktiviert • Massefluss wird. • Volumenfluss • Normvolumen- fluss • Zielmessstoff Mas- sefluss • Trägermessstoff Massefluss •...
Seite 145 Proline Promass Q 300 HART Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung Wert Frequenzausgang 1 … n In Parameter Simulation Fre- Frequenzwert für Simulation 0,0 … 12 500,0 Hz 0,0 Hz quenzausgang 1 … n ist die eingeben. Option An ausgewählt.
Seite 146: Einstellungen Vor Unerlaubtem Zugriff Schützen
Inbetriebnahme Proline Promass Q 300 HART Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung Simulation Statuseingang 1 … n – Simulation vom Statuseingang • Aus ein- und ausschalten. • An Eingangssignalpegel 1 … n In Parameter Simulation Sta- Signalpegel für Simulation vom • Hoch...
Seite 147 Danach kann der anwenderspezifische Freigabecode neu definiert werden. Via Webbrowser, FieldCare, DeviceCare (via Serviceschnittstelle CDI-RJ45), Feldbus Einen Resetcode können Sie nur von Ihrer lokalen Endress+Hauser Serviceorganisa- tion erhalten. Dieser muss extra für jedes Gerät berechnet werden. 1. Seriennummer des Geräts notieren.
Seite 148: Schreibschutz Via Verriegelungsschalter
Inbetriebnahme Proline Promass Q 300 HART 10.7.2 Schreibschutz via Verriegelungsschalter Im Gegensatz zum Parameterschreibschutz via anwenderspezifischem Freigabecode lässt sich damit der Schreibzugriff auf das gesamte Bedienmenü - bis auf Parameter "Kontrast Anzeige" - sperren. Die Werte der Parameter sind nur noch sichtbar, aber nicht mehr änderbar (Ausnahme Parameter "Kontrast Anzeige"):...
Seite 149: Betrieb
Eichbetrieb aktiv - alle Der DIP-Schalter für den Eichbetrieb ist auf dem Terminalprint aktiviert. Parameter Verriegelt die eichrelevanten Parameter und zusätzlich von Endress+Hauser vorde- finierte nicht-eichrelevante Parameter (z.B. auf Vor-Ort-Anzeige oder Bedientool).  Detaillierte Angaben zum Eichbetrieb: Sonderdokumentation zum Gerät Eichbetrieb aktiv - defi- Der DIP-Schalter für den Eichbetrieb ist auf dem Terminalprint aktiviert.
Seite 150: Untermenü "Messgrößen
Betrieb Proline Promass Q 300 HART Navigation Menü "Diagnose" → Messwerte ‣ Messwerte ‣ Messgrößen →  150 ‣ Eingangswerte →  162 ‣ →  163 Ausgangswerte ‣ Summenzähler →  161 11.4.1 Untermenü "Messgrößen" Das Untermenü Messgrößen enthält alle Parameter, um die aktuellen Messwerte zu jeder Prozessgröße anzuzeigen.
Seite 151 Proline Promass Q 300 HART Betrieb Trägermessstoff Volumenfluss →  154 →  154 →  155 CTPL →  155 S&W-Volumenfluss →  155 S&W-Korrekturwert →  155 Alternative Normdichte →  156 GSV-Durchfluss →  156 Alternativer GSV-Durchfluss →...
Seite 152 Betrieb Proline Promass Q 300 HART Öl-Normvolumenfluss →  160 Ölmassefluss →  160 →  160 Wasservolumenfluss Wasser-Normvolumenfluss →  160 Wassermassefluss →  160 Gewichteter Dichtemittelwert →  161 →  161 Gewichteter Temperaturmittelwert Periodendauersignal (TPS) →  161 Frequenz Periodendauersignal (TPS) →...
Seite 153 Proline Promass Q 300 HART Betrieb Parameter Voraussetzung Beschreibung Anzeige Werkseinstellung Temperatur – Zeigt die aktuell gemessene Gleitkommazahl mit – Messstofftemperatur. Vorzeichen Abhängigkeit Die Einheit wird übernommen aus: Parameter Temperatur- einheit (→  89) Druck – Zeigt entweder fixen oder ein- Gleitkommazahl mit –...
Seite 154 Betrieb Proline Promass Q 300 HART Parameter Voraussetzung Beschreibung Anzeige Werkseinstellung Trägermessstoff Normvolumenfluss Bei folgenden Bedingungen: Zeigt aktuell gemessenen Gleitkommazahl mit – • Bestellmerkmal "Anwen- Normvolumenfluss des Träger- Vorzeichen dungspaket", Option ED messstoffs. "Konzentration" Abhängigkeit • In Parameter Flüssigkeits- Die Einheit wird übernommen...
Seite 155 Proline Promass Q 300 HART Betrieb Parameter Voraussetzung Beschreibung Anzeige Werkseinstellung Bei folgendem Bestellmerk- Anzeige des Korrekturfaktors, Positive Gleitkomma- – mal: welcher den Einfluss des zahl • "Anwendungspaket", Option Drucks auf den Messstoff wie- EJ "Petroleum" dergibt. Wird verwendet, um •...
Seite 156 Betrieb Proline Promass Q 300 HART Parameter Voraussetzung Beschreibung Anzeige Werkseinstellung Alternative Normdichte Bei folgendem Bestellmerk- Zeigt Messstoffdichte bei der Gleitkommazahl mit – mal: alternativen Referenztempera- Vorzeichen • "Anwendungspaket", Option tur an. EJ "Petroleum" Abhängigkeit • In Parameter Petroleum- Die Einheit wird übernommen...
Seite 157 Proline Promass Q 300 HART Betrieb Parameter Voraussetzung Beschreibung Anzeige Werkseinstellung Alternativer NSV-Durchfluss Bei folgendem Bestellmerk- Anzeige des Nettovolumenf- Gleitkommazahl mit – mal: lusses, welcher aus dem Vorzeichen • "Anwendungspaket", Option gemessenen alternativen EJ "Petroleum" Gesamtvolumen, abzüglich des • In Parameter Petroleum- Werts für Sediment und Was-...
Seite 158 Betrieb Proline Promass Q 300 HART Parameter Voraussetzung Beschreibung Anzeige Werkseinstellung Alternativer CTL Bei folgendem Bestellmerk- Anzeige des Korrekturfaktors, Positive Gleitkomma- – mal: welcher den Einfluss der Tem- zahl • "Anwendungspaket", Option peratur auf den Messstoff wie- EJ "Petroleum" dergibt. Wird verwendet, um •...
Seite 159 Proline Promass Q 300 HART Betrieb Parameter Voraussetzung Beschreibung Anzeige Werkseinstellung Öldichte Bei folgendem Bestellmerk- Anzeige der aktuell gemesse- Gleitkommazahl mit – mal: nen Dichte des Öls. Vorzeichen • "Anwendungspaket", Option EJ "Petroleum" • In Parameter Petroleum- modus ist die Option Net oil &...
Seite 160 Betrieb Proline Promass Q 300 HART Parameter Voraussetzung Beschreibung Anzeige Werkseinstellung Öl-Normvolumenfluss Bei folgendem Bestellmerk- Anzeige des aktuell berechne- Gleitkommazahl mit – mal: ten Volumenflusses des Öls, Vorzeichen • "Anwendungspaket", Option berechnet auf Werte bei Refe- EJ "Petroleum" renztemperatur und Referenz- •...
Seite 161: Untermenü "Summenzähler
Proline Promass Q 300 HART Betrieb Parameter Voraussetzung Beschreibung Anzeige Werkseinstellung Gewichteter Dichtemittelwert Bei folgendem Bestellmerk- Anzeige des gewichteten Mit- Gleitkommazahl mit – mal: telwerts für die Dichte, seit Vorzeichen • "Anwendungspaket", Option dem letzten Rücksetzen der EJ "Petroleum" Dichtemittelwerte.
Seite 162: Untermenü "Eingangswerte
Betrieb Proline Promass Q 300 HART Navigation Menü "Diagnose" → Messwerte → Summenzähler ‣ Summenzähler Wert Summenzähler 1 … n →  162 Summenzählerüberlauf 1 … n →  162 Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Anzeige Wert Summenzähler 1 … n In Parameter Zuordnung Prozessgröße...
Seite 163: Ausgangswerte
Proline Promass Q 300 HART Betrieb Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Anzeige Messwerte 1 … n Zeigt aktuellen Eingangswert. Gleitkommazahl mit Vorzeichen Gemessener Strom 1 … n Zeigt aktuellen Stromwert vom Stromeingang. 0 … 22,5 mA Eingangswerte Statuseingang Das Untermenü Statuseingang 1 … n enthält alle Parameter, um die aktuellen Messwerte zu jedem Statuseingang anzuzeigen.
Seite 164: Ausgangswerte Impuls-/Frequenz-/Schaltausgang
Betrieb Proline Promass Q 300 HART Navigation Menü "Diagnose" → Messwerte → Ausgangswerte → Wert Stromausgang 1 … n ‣ Stromausgang 1 … n Ausgangsstrom →  164 Gemessener Strom →  164 Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Anzeige Ausgangsstrom Zeigt aktuell berechneten Stromwert vom Stromausgang.
Seite 165: Messgerät An Prozessbedingungen Anpassen
Proline Promass Q 300 HART Betrieb Navigation Menü "Diagnose" → Messwerte → Ausgangswerte → Relaisausgang 1 … n ‣ Relaisausgang 1 … n Schaltzustand →  165 Schaltzyklen →  165 →  165 Max. Schaltzyklenanzahl Parameterübersicht mit Kurzbeschreibung Parameter...
Seite 166: Steuerung Summenzähler
Betrieb Proline Promass Q 300 HART Navigation Menü "Betrieb" → Summenzähler-Bedienung ‣ Summenzähler-Bedienung Steuerung Summenzähler 1 … n →  166 Voreingestellter Wert 1 … n →  166 →  166 Wert Summenzähler 1 … n Gewichteter Dichtemittelwert →  167 Gewichteter Temperaturmittelwert →...
Seite 167 Proline Promass Q 300 HART Betrieb Parameter Voraussetzung Beschreibung Auswahl / Eingabe / Werkseinstellung Anzeige Gewichteter Dichtemittelwert Bei folgendem Bestellmerk- Anzeige des gewichteten Mit- Gleitkommazahl mit – mal: telwerts für die Dichte, seit Vorzeichen • "Anwendungspaket", Option dem letzten Rücksetzen der EJ "Petroleum"...
Seite 168: Funktionsumfang Von Parameter "Alle Summenzähler Zurücksetzen
Betrieb Proline Promass Q 300 HART 11.6.2 Funktionsumfang von Parameter "Alle Summenzähler zurücksetzen" Optionen Beschreibung Abbrechen Der Parameter wird ohne Aktion verlassen. Zurücksetzen + starten Zurücksetzen aller Summenzähler auf den Wert 0 und Neustart der Summierung. Alle bisherigen aufsummierten Durchflussmengen werden dadurch gelöscht.
Seite 169 Proline Promass Q 300 HART Betrieb Datenspeicher löschen →  171 →  171 Messwertspeicherung Speicherverzögerung →  171 Messwertspeicherungssteuerung →  171 Messwertspeicherungsstatus →  172 Gesamte Speicherdauer →  172 Endress+Hauser...
Seite 170 Betrieb Proline Promass Q 300 HART Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe / Werkseinstellung Anzeige Zuordnung 1. Kanal Anwendungspaket Extended Prozessgröße zum Speicherka- • Aus HistoROM ist verfügbar. nal zuordnen. • Massefluss • Volumenfluss • Normvolumen- fluss • Dichte • Normdichte •...
Seite 171 Proline Promass Q 300 HART Betrieb Parameter Voraussetzung Beschreibung Auswahl / Eingabe / Werkseinstellung Anzeige • Schwingfrequenz 0 • Frequenzschwan- kung 0 • Schwingampli- tude • Schwingamplitude • Signalasymmetrie • Torsionssignala- symmetrie • Trägerrohrtempe- ratur • Elektroniktempe- ratur • Sensorindex-Spu- lenasymmetrie • Testpunkt 0 •...
Seite 172: Gas Fraction Handler
Betrieb Proline Promass Q 300 HART Parameter Voraussetzung Beschreibung Auswahl / Eingabe / Werkseinstellung Anzeige Messwertspeicherungsstatus In Parameter Messwertspei- Zeigt den Messwertspeiche- • Ausgeführt Ausgeführt cherung ist die Option Nicht rungsstatus an. • Verzögerung aktiv überschreibend ausgewählt. • Aktiv • Angehalten Gesamte Speicherdauer...
Seite 173: Untermenü "Messstoffindex
Proline Promass Q 300 HART Betrieb 11.8.2 Untermenü "Messstoffindex" Navigation Menü "Experte" → Applikation → Messstoffindex ‣ Messstoffindex Index für inhomogenen Messstoff →  173 (6368) Unterdrückung inhomogenes feuchtes →  173 Gas (6375) Unterdrückung inhomogene Flüssigkeit →  173 (6374) Index für gebundene Blasen (6376)
Seite 174: Diagnose Und Störungsbehebung
Diagnose und Störungsbehebung Proline Promass Q 300 HART Diagnose und Störungsbehebung 12.1 Allgemeine Störungsbehebungen Zur Vor-Ort-Anzeige Fehler Mögliche Ursachen Behebung Vor-Ort-Anzeige dunkel, aber Signalausgabe Kabel des Anzeigemoduls ist nicht richtig einge- Stecker korrekt auf Hauptelektronikmodul und innerhalb des gültigen Bereichs steckt.
Seite 175 Proline Promass Q 300 HART Diagnose und Störungsbehebung Zum Zugriff Fehler Mögliche Ursachen Behebung Schreibzugriff auf Parameter ist nicht möglich. Hardware-Schreibschutz ist aktiviert. Verriegelungsschalter auf Hauptelektronikmo- dul in Position OFF bringen →  148. Schreibzugriff auf Parameter ist nicht möglich.
Seite 176 Diagnose und Störungsbehebung Proline Promass Q 300 HART Fehler Mögliche Ursachen Behebung Bedienung mit FieldCare oder DeviceCare via Firewall des PCs oder Netzwerks verhindert Je nach Einstellungen der verwendeten Firewall Serviceschnittstelle CDI-RJ45 (Port 8000) ist Kommunikation. auf dem PC oder im Netzwerk, muss die Firewall nicht möglich.
Seite 177: Diagnoseinformation Via Leuchtdioden
Proline Promass Q 300 HART Diagnose und Störungsbehebung 12.2 Diagnoseinformation via Leuchtdioden 12.2.1 Messumformer Verschiedene Leuchtdioden (LED) im Messumformer liefern Informationen zum Geräte- status. 1 2 3 4 5 A0029629 Versorgungsspannung Gerätestatus Nicht verwendet Kommunikation Serviceschnittstelle (CDI) aktiv Farbe Bedeutung Versorgungsspannung Versorgungsspannung ist aus oder zu niedrig.
Seite 178: Diagnoseinformation Auf Vor-Ort-Anzeige
Diagnose und Störungsbehebung Proline Promass Q 300 HART 12.3 Diagnoseinformation auf Vor-Ort-Anzeige 12.3.1 Diagnosemeldung Störungen, die das Selbstüberwachungssystem des Messgeräts erkennt, werden als Diag- nosemeldung im Wechsel mit der Betriebsanzeige angezeigt. Betriebsanzeige im Störungsfall Diagnosemeldung X X X X X X X X X X X X X X 20.50...
Seite 179: Diagnoseinformation
Proline Promass Q 300 HART Diagnose und Störungsbehebung Diagnoseverhalten Symbol Bedeutung Alarm • Die Messung wird unterbrochen. • Signalausgänge und Summenzähler nehmen den definierten Alarmzustand an. • Eine Diagnosemeldung wird generiert. Warnung • Die Messung wird fortgesetzt. • Die Signalausgänge und Summenzähler werden nicht beeinflusst.
Seite 180: Behebungsmaßnahmen Aufrufen
Diagnose und Störungsbehebung Proline Promass Q 300 HART 12.3.2 Behebungsmaßnahmen aufrufen X X X X X X X X X X X X X X 20.50 S801 Versorg.spannung Menu Diagnoseliste Diagnose 1 S801 Versorg.spannung Diagnose 2 Diagnose 3 Versorg.spannung (ID:203) S801 0d00h02m25s Spannung erhöhen...
Seite 181: Diagnoseinformation Im Webbrowser
Proline Promass Q 300 HART Diagnose und Störungsbehebung 12.4 Diagnoseinformation im Webbrowser 12.4.1 Diagnosemöglichkeiten Störungen, die das Messgeräts erkennt, werden im Webbrowser nach dem Einloggen auf der Startseite angezeigt. A0031056 Statusbereich mit Statussignal Diagnoseinformation Behebungsmaßnahmen mit Service-ID Zusätzlich lassen sich im Menü Diagnose aufgetretene Diagnoseereignisse anzeigen: •...
Seite 182: Behebungsmaßnahmen Aufrufen
Diagnose und Störungsbehebung Proline Promass Q 300 HART 12.4.2 Behebungsmaßnahmen aufrufen Um Störungen schnell beseitigen zu können, stehen zu jedem Diagnoseereignis Behe- bungsmaßnahmen zur Verfügung. Diese werden neben dem Diagnoseereignis mit seiner dazugehörigen Diagnoseinformation in roter Farbe angezeigt. Endress+Hauser...
Seite 183: Diagnoseinformation In Fieldcare Oder Devicecare
Proline Promass Q 300 HART Diagnose und Störungsbehebung 12.5 Diagnoseinformation in FieldCare oder DeviceCare 12.5.1 Diagnosemöglichkeiten Störungen, die das Messgerät erkennt, werden im Bedientool nach dem Verbindungsauf- bau auf der Startseite angezeigt. Xxxxxx/…/…/ Gerätename: Xxxxxxx kg/h Massefluss: 12.34 Messtellenbezeichnung: Xxxxxxx Volumenfluss: 12.34...
Seite 184: Behebungsmaßnahmen Aufrufen
Diagnose und Störungsbehebung Proline Promass Q 300 HART 12.5.2 Behebungsmaßnahmen aufrufen Um Störungen schnell beseitigen zu können, stehen zu jedem Diagnoseereignis Behe- bungsmaßnahmen zur Verfügung: • Auf der Startseite Behebungsmaßnahmen werden unterhalb der Diagnoseinformation in einem separaten Feld angezeigt. • Im Menü Diagnose Behebungsmaßnahmen sind im Arbeitsbereich der Bedienoberfläche abrufbar.
Seite 185: Diagnoseinformationen Anpassen
Proline Promass Q 300 HART Diagnose und Störungsbehebung 12.6 Diagnoseinformationen anpassen 12.6.1 Diagnoseverhalten anpassen Jeder Diagnoseinformation ist ab Werk ein bestimmtes Diagnoseverhalten zugeordnet. Diese Zuordnung kann der Anwender bei bestimmten Diagnoseinformationen im Unter- menü Diagnoseverhalten ändern. Experte → System → Diagnoseeinstellungen → Diagnoseverhalten / ../Ereignisverhalt.
Seite 186 Diagnose und Störungsbehebung Proline Promass Q 300 HART Symbol Bedeutung Wartungsbedarf Es ist eine Wartung erforderlich. Der Messwert ist weiterhin gültig. A0013957 Hat keinen Einfluss auf den Condensed Status. A0023076 Endress+Hauser...
Seite 187: Übersicht Zu Diagnoseinformationen
Proline Promass Q 300 HART Diagnose und Störungsbehebung 12.7 Übersicht zu Diagnoseinformationen Bei einigen Diagnoseinformationen sind das Statussignal und das Diagnoseverhalten veränderbar. Diagnoseinformation anpassen →  185 Diagno- Kurztext Behebungsmaßnahmen Statussig- Diagnose- senum- verhalten [ab Werk] [ab Werk] Diagnose zum Sensor Sensor unbekannt 1.
Seite 188 Diagnose und Störungsbehebung Proline Promass Q 300 HART Diagno- Kurztext Behebungsmaßnahmen Statussig- Diagnose- senum- verhalten [ab Werk] [ab Werk] Modul inkompatibel 1. Elektronikmodule prüfen Alarm 2. Prüfen, ob korrekte Module verfügbar sind (z.B. NEx, Ex) 3. Elektronikmodule ersetzen Modulverbindung unter- 1.
Seite 189 Proline Promass Q 300 HART Diagnose und Störungsbehebung Diagno- Kurztext Behebungsmaßnahmen Statussig- Diagnose- senum- verhalten [ab Werk] [ab Werk] Sensorelektronik (ISEM) 1. Gerät neu starten Warning fehlerhaft 2. Prüfen, ob Fehler erneut auftritt 3. Sensorelektronikmodul (ISEM) erset- I/O 1 … n-Kommunika- 1.
Seite 190 Diagnose und Störungsbehebung Proline Promass Q 300 HART Diagno- Kurztext Behebungsmaßnahmen Statussig- Diagnose- senum- verhalten [ab Werk] [ab Werk] Simulation Schaltausgang Simulation Schaltausgang ausschalten Warning aktiv Simulation Diagnoseer- Simulation ausschalten Warning eignis aktiv Simulation Statuseingang Simulation Statuseingang ausschalten Warning aktiv Eichbetr.aktiv./-deaktiv.
Seite 191 Proline Promass Q 300 HART Diagnose und Störungsbehebung Diagno- Kurztext Behebungsmaßnahmen Statussig- Diagnose- senum- verhalten [ab Werk] [ab Werk] Prozesstemperatur zu Prozesstemperatur erhöhen Warning niedrig Prozesswert unterschrit- 1. Prozesswert reduzieren Warning 2. Applikation prüfen 3. Sensor prüfen Messrohr nur z.T. gefüllt 1.
Seite 192: Anstehende Diagnoseereignisse
Diagnose und Störungsbehebung Proline Promass Q 300 HART 12.8 Anstehende Diagnoseereignisse Das Menü Diagnose bietet die Möglichkeit, sich das aktuelle und zuletzt aufgetretene Diagnoseereignis separat anzeigen zu lassen. Zum Aufrufen der Behebungsmaßnahmen eines Diagnoseereignisses: • Via Vor-Ort-Anzeige →  180 •...
Seite 193 Proline Promass Q 300 HART Diagnose und Störungsbehebung / ../Diagnoseliste Diagnose 1 F273 Hauptelektronik Diagnose 2 Diagnose 3 A0014006-DE  38 Am Beispiel der Vor-Ort-Anzeige Zum Aufrufen der Behebungsmaßnahmen eines Diagnoseereignisses: • Via Vor-Ort-Anzeige →  180 • Via Webbrowser →  182 •...
Seite 194: 12.10 Ereignis-Logbuch
Diagnose und Störungsbehebung Proline Promass Q 300 HART 12.10 Ereignis-Logbuch 12.10.1 Ereignis-Logbuch auslesen Eine chronologische Übersicht zu den aufgetretenen Ereignismeldungen bietet das Unter- menü Ereignisliste. Navigationspfad Menü Diagnose → Untermenü Ereignislogbuch → Ereignisliste / ../Ereignisliste I1091 Konfig. geändert I1157 Speicher.Ereig.
Seite 195: Übersicht Zu Informationsereignissen
Proline Promass Q 300 HART Diagnose und Störungsbehebung 12.10.3 Übersicht zu Informationsereignissen Ein Informationsereignis wird im Gegensatz zum Diagnoseereignis nur im Ereignis-Log- buch angezeigt und nicht in der Diagnoseliste. Informationsereignis Ereignistext I1000 --------(Gerät i.O.) I1079 Sensor getauscht I1089 Gerätestart I1090 Konfiguration rückgesetzt...
Seite 196 Diagnose und Störungsbehebung Proline Promass Q 300 HART Informationsereignis Ereignistext I1515 Upload beendet I1517 Eichbetrieb aktiv I1518 Eichbetrieb inaktiv I1554 Sicherheitssequenz gestartet I1555 Sicherheitssequenz bestätigt I1556 Sicherheitsbetrieb aus I1618 I/O-Modul 2 ersetzt I1619 I/O-Modul 3 ersetzt I1621 I/O-Modul 4 ersetzt I1622 Kalibrierung geändert...
Seite 197: 12.11 Messgerät Zurücksetzen
Proline Promass Q 300 HART Diagnose und Störungsbehebung 12.11 Messgerät zurücksetzen Mithilfe von Parameter Gerät zurücksetzen (→  142) lässt sich die gesamte Gerätekon- figuration oder ein Teil der Konfiguration auf einen definierten Zustand zurücksetzen. 12.11.1 Funktionsumfang von Parameter "Gerät zurücksetzen"...
Seite 198: 12.12 Geräteinformationen
Diagnose und Störungsbehebung Proline Promass Q 300 HART 12.12 Geräteinformationen Das Untermenü Geräteinformation enthält alle Parameter, die verschiedene Informatio- nen zur Geräteidentifizierung anzeigen. Navigation Menü "Diagnose" → Geräteinformation ‣ Geräteinformation Messstellenkennzeichnung →  198 Seriennummer →  198 →  198 Firmware-Version Gerätename...
Seite 199 Proline Promass Q 300 HART Diagnose und Störungsbehebung Parameter Beschreibung Anzeige Werkseinstellung Gerätename Zeigt den Namen des Messumformers. Promass 300/500 –  Befindet sich auch auf Typenschild vom Messumformer. Hersteller Zeigt den Hersteller. Zeichenfolge aus Zahlen, Buch- Endress+Hauser staben und Sonderzeichen Bestellcode Zeigt den Gerätebestellcode.
Seite 200: 12.13 Firmware-Historie
Zur Kompatibilität der Firmewareversion mit der Vorgängerversion, den installierten Gerätebeschreibungsdateien und Bedientools: Angaben im Dokument "Herstellerin- formation" zum Gerät beachten. Die Herstellerinformation ist verfügbar: • Im Download-Bereich der Endress+Hauser Internetseite: www.endress.com → Downloads • Folgende Details angeben: • Produktwurzel: z.B. 8Q3B Die Produktwurzel ist der erste Teil des Bestellcodes (Order code): Siehe Typen- schild am Gerät.
Seite 201: 12.14 Gerätehistorie Und Kompatibilität
Proline Promass Q 300 HART Diagnose und Störungsbehebung 12.14 Gerätehistorie und Kompatibilität Das Gerätemodell ist im Bestellcode (Order code) auf dem Typenschild des Geräts doku- mentiert (z.B. 8F3BXX-XXX..XXXA1-XXXXXX). Gerätemodell Freigabe Änderung zum Vorgängermodell Kompatibilität zum Vorgängermodell 09.2019 I/O Modul mit verbesserter Leistung und Nein Funktionalität: siehe Gerätefirmware...
Seite 202: Wartung
Bei der Außenreinigung von Messgeräten darauf achten, dass das verwendete Reinigungs- mittel die Gehäuseoberfläche und Dichtungen nicht angreift. 13.2 Mess- und Prüfmittel Endress+Hauser bietet eine Vielzahl von Mess- und Prüfmitteln an wie Netilion oder Gerä- tetests. Ausführliche Angaben zu den Dienstleistungen erhalten Sie bei Ihrer Endress+Hauser Vertriebszentrale.
Seite 203: Reparatur
• Die Messgeräte sind modular aufgebaut. • Ersatzteile sind jeweils zu sinnvollen Kits mit einer zugehörigen Einbauanleitung zusam- mengefasst. • Reparaturen werden durch den Endress+Hauser Service oder durch entsprechend geschulte Kunden durchgeführt. • Der Umbau eines zertifizierten Gerätes in eine andere zertifizierte Variante darf nur durch den Endress+Hauser Service oder im Werk durchgeführt werden.
Seite 204: Entsorgung
Reparatur Proline Promass Q 300 HART 14.5 Entsorgung Gemäß der Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte (WEEE) ist das Produkt mit dem abgebildeten Symbol gekennzeichnet, um die Entsorgung von WEEE als unsortierten Hausmüll zu minimieren. Gekennzeichnete Produkte nicht als unsortierter Hausmüll entsorgen, sondern zu den gültigen Bedingungen an den Hersteller zurückgeben.
Seite 205: Zubehör
Proline Promass Q 300 HART Zubehör Zubehör Für das Gerät sind verschiedene Zubehörteile lieferbar, die bei Endress+Hauser mit dem Gerät bestellt oder nachbestellt werden können. Ausführliche Angaben zum betreffenden Bestellcode sind bei Ihrer Endress+Hauser Vertriebszentrale erhältlich oder auf der Pro- duktseite der Endress+Hauser Webseite: www.endress.com.
Seite 206: Zum Messaufnehmer
Wird dazu verwendet, die Temperatur der Messstoffe im Messaufnehmer stabil zu halten. Als Messstoff sind Wasser, Wasserdampf und andere nicht korrosive Flüssigkeiten zugelassen.  Bei Verwendung von Öl als Heizmedium: Mit Endress+Hauser Rücksprache halten. Den Bestellcode mit der Produktwurzel DK8003 verwenden. ...
Seite 207: Servicespezifisches Zubehör
15.3 Servicespezifisches Zubehör Zubehör Beschreibung Applicator Software für die Auswahl und Auslegung von Endress+Hauser Messgeräten: • Auswahl von Messgeräten mit industriespezifischen Anforderungen • Berechnung aller notwendigen Daten zur Bestimmung des optimalen Durchflussmessgeräts: z.B. Nennweite, Druckabfall, Fließgeschwindigkeit und Messgenauigkeiten. • Grafische Darstellung von Berechnungsergebnissen •...
Seite 208: Technische Daten
Technische Daten Proline Promass Q 300 HART Technische Daten 16.1 Anwendungsbereich Das Messgerät ist nur für die Durchflussmessung von Flüssigkeiten und Gasen bestimmt. Je nach bestellter Ausführung kann das Messgerät auch explosionsgefährliche, entzündli- che, giftige und brandfördernde Messstoffe messen. Um den einwandfreien Zustand des Geräts für die Betriebszeit zu gewährleisten: Gerät nur für Messstoffe einsetzen, gegen welche die prozessberührenden Materialien hinreichend...
Seite 209: Eingang
Proline Promass Q 300 HART Technische Daten 16.3 Eingang Messgröße Direkte Messgrößen • Massefluss • Dichte • Temperatur Berechnete Messgrößen • Volumenfluss • Normvolumenfluss • Normdichte Messbereich Messbereich für Flüssigkeiten Messbereich-Endwerte Messgerät Kompatible Rohrdurchmesser  ... min(F) max(F) [mm] [in]...
Seite 210 Durchflüsse oberhalb des eingestellten Endwerts übersteuern die Elektronik nicht, so dass die aufsummierte Durchflussmenge korrekt erfasst wird. Eingangssignal Eingelesene Messwerte Bei Endress+Hauser sind verschiedene Druck- und Temperaturmessgeräte bestellbar: Kapitel "Zubehör" →  207 Das Einlesen externer Messwerte wird zur Berechnung des Normvolumenfluss empfohlen. HART-Protokoll Das Schreiben der Messwerte vom Automatisierungssystem zum Messgerät erfolgt über...
Seite 211: Ausgang
Proline Promass Q 300 HART Technische Daten 16.4 Ausgang Ausgangssignal Stromausgang 4…20 mA HART Bestellmerkmal "Ausgang; Eingang 1" (20): Option BA: Stromausgang 4 … 20 mA HART Signalmodus Wahlweise einstellbar: • Aktiv • Passiv Strombereich Wahlweise einstellbar: • 4…20 mA NAMUR •...
Seite 212 Technische Daten Proline Promass Q 300 HART Dämpfung Einstellbar: 0 … 999,9 s Zuordenbare Messgrößen • Massefluss • Volumenfluss • Normvolumenfluss • Dichte • Normdichte • Temperatur • Elektroniktemperatur • Schwingungsfrequenz 0 • Schwingungsdämpfung 0 • Signalasymmetrie • Erregerstrom 0 ...
Seite 213 Proline Promass Q 300 HART Technische Daten Strombereich Wahlweise einstellbar: • 4…20 mA NAMUR • 4…20 mA US • 4…20 mA • Fester Stromwert Maximale Ausgangswerte 22,5 mA Maximale Eingangsspan- DC 30 V nung Bürde 0 … 700 Ω Auflösung 0,38 µA...
Seite 214 Technische Daten Proline Promass Q 300 HART Maximaler Ausgangs- 22,5 mA (aktiv) strom Leerlaufspannung DC 28,8 V (aktiv) Ausgangsfrequenz Einstellbar: Endfrequenz 2 … 10 000 Hz (f = 12 500 Hz) Dämpfung Einstellbar: 0 … 999,9 s Impuls-Pausen-Verhältnis 1:1 Zuordenbare Messgrößen •...
Seite 215: Relaisausgang
Proline Promass Q 300 HART Technische Daten Impuls-Pausen-Verhältnis 1:1 Zuordenbare Messgrößen • Massefluss • Volumenfluss • Normvolumenfluss • Dichte • Normdichte • Temperatur  Verfügt das Messgerät über ein oder mehrere Anwendungspakete, erwei- tert sich die Auswahl. Relaisausgang Funktion Schaltausgang Ausführung...
Seite 216: Vor-Ort-Anzeige
Technische Daten Proline Promass Q 300 HART Stromausgang 0/4…20 mA 4…20 mA Fehlerverhalten Wählbar: • 4 … 20 mA gemäß NAMUR-Empfehlung NE 43 • 4 … 20 mA gemäß US • Min. Wert: 3,59 mA • Max. Wert: 22,5 mA •...
Seite 217: Energieversorgung
Proline Promass Q 300 HART Technische Daten Schnittstelle/Protokoll • Via digitale Kommunikation: HART-Protokoll • Via Serviceschnittstelle • Serviceschnittstelle CDI-RJ45 • WLAN-Schnittstelle Klartextanzeige Mit Hinweis zu Ursache und Behebungsmaßnahmen Webbrowser Klartextanzeige Mit Hinweis zu Ursache und Behebungsmaßnahmen Leuchtdioden (LED) Statusinformationen Statusanzeige durch verschiedene Leuchtdioden Je nach Geräteausführung werden folgende Informationen angezeigt:...
Seite 218 Technische Daten Proline Promass Q 300 HART Bestellmerkmal Klemmenspannung Frequenzbereich "Energieversorgung" DC 24 V ±20% – Option I AC 100 … 240 V –15…+10% 50/60 Hz Leistungsaufnahme Messumformer Max. 10 W (Wirkleistung) Einschaltstrom Max. 36 A (<5 ms) gemäß NAMUR-Empfehlung NE 21...
Seite 219: Leistungsmerkmale
Proline Promass Q 300 HART Technische Daten 16.6 Leistungsmerkmale Referenzbedingungen • Fehlergrenzen in Anlehnung an ISO 11631 • Wasser • +15 … +45 °C (+59 … +113 °F) • 2 … 6 bar (29 … 87 psi) • Angaben gemäß Kalibrierprotokoll •...
Seite 220: Nullpunktstabilität
Technische Daten Proline Promass Q 300 HART Nullpunktstabilität Nullpunktstabilität [mm] [in] [kg/h] [lb/min] 0,36 0,013 0,048 0,162 11,5 0,42 0,59 0,88 1,84 Durchflusswerte Durchflusswerte als Turndown-Kennzahlen abhängig von der Nennweite. SI-Einheiten 1:10 1:20 1:50 1:100 1:500 [mm] [kg/h] [kg/h] [kg/h]...
Seite 221: Wiederholbarkeit
Proline Promass Q 300 HART Technische Daten Impuls-/Frequenzausgang v.M. = vom Messwert Genauigkeit Max. ±50 ppm v.M. (über den kompletten Umgebungstemperaturbereich) Wiederholbarkeit v.M. = vom Messwert; 1 g/cm = 1 kg/l; T = Messstofftemperatur Grund-Wiederholbarkeit Berechnungsgrundlagen →  223 Masse- und Volumenfluss (Flüssigkeiten) ±0,025 % v.M.
Seite 222 Technische Daten Proline Promass Q 300 HART Dichte Bei einer Temperaturdifferenz zwischen der Dichte-Kalibriertemperatur und der Prozess- temperatur, beträgt die Messabweichung der Messaufnehmer typisch ±0,015 kg/m /°C (±0,0075 kg/m /°F) außerhalb von +20 … +60 °C (+68 … +140 °F) Premiumdichte (Bestellmerkmal "Anwendungspaket", Option EI)
Seite 223: Berechnung Der Maximalen Messabweichung In Abhängigkeit Von Der Durchflussrate
Proline Promass Q 300 HART Technische Daten [% v.M./bar] [% v.M./psi] ±0,0005 ±0,00003 [mm] [in] –0,0077 –0,000531 –0,0074 –0,000510 –0,0076 –0,000524 Dichte [% v.M./bar] [% v.M./psi] ±0,0006 ±0,00004 [mm] [in] ±0,0003 ±0,00002 –0,0029 –0,000200 –0,0034 –0,000234 –0,0024 –0,000166 –0,0006 –0,000041 –0,0040...
Seite 224: Montage
4 … 95 % geeignet. Betriebshöhe Gemäß EN 61010-1 • ≤ 2 000 m (6 562 ft) • > 2 000 m (6 562 ft) mit zusätzlichen Überspannungsschutz (z.B. Endress+Hauser HAW Series) Schutzart Messumformer • IP66/67, Type 4X enclosure, geeignet für Verschmutzungsgrad 4 •...
Seite 225: Innenreinigung
Proline Promass Q 300 HART Technische Daten Externe WLAN-Antenne IP67 Vibrations- und Schockfes- Schwingen sinusförmig in Anlehnung an IEC 60068-2-6 tigkeit • 2 … 8,4 Hz, 3,5 mm peak • 8,4 … 2 000 Hz, 1 g peak Schwingen Breitbandrauschen in Anlehnung an IEC 60068-2-64 •...
Seite 226 Technische Daten Proline Promass Q 300 HART Standardausführung –50 … +205 °C (–58 … +401 °F) Bestellmerkmal "Messrohr Mat., Oberfläche mediumberührt", Option SA, SB Tieftemperaturausführung –196 … +150 °C (–320 … +302 °F) Bestellmerkmal "Messrohr Mat., Oberfläche mediumberührt", Option HINWEIS Materialermüdung durch zu...
Seite 227 Proline Promass Q 300 HART Technische Daten zusammen mit dem Messgerät bestellt werden (Bestellmerkmal "Weitere Zulassung", Option LN "Berstdruck Sensorgehäuse, Typenprüfung"). Berstdruck Messaufnehmergehäuse [mm] [in] [bar] [psi] 3 191 2 320 2 175 1 740 1740 1450 1450 Angaben zu den Abmessungen: Dokument "Technische Information", Kapitel "Kon- struktiver Aufbau"...
Seite 228: 16.10 Eichbetrieb
Für auf den OIML Zertifikaten basierende Nationale Zulassungen für Applikationen mit Flüssigkeiten außer Wasser oder kryogene Flüssigkeiten sind ausführliche Bestellinforma- tionen bei Ihrer lokalen Endress+Hauser Vertriebszentrale verfügbar. Weitere Informationen sind den ergänzenden Dokumentationen zu entnehmen. 16.11 Konstruktiver Aufbau Bauform, Maße...
Seite 229 Proline Promass Q 300 HART Technische Daten Gewicht [kg] [mm] Gewicht in US-Einheiten Gewicht [lbs] [in] 1 065 Werkstoffe Gehäuse Messumformer Bestellmerkmal "Gehäuse": • Option A "Alu, beschichtet": Aluminium, AlSi10Mg, beschichtet • Option B "Rostfrei, hygienisch": Rostfreier Stahl, 1.4404 (316L) •...
Seite 230 Technische Daten Proline Promass Q 300 HART Bestellmerkmal "Gehäuse", Option A "Alu, beschichtet" Die verschiedenen Kabeleinführungen sind für den explosionsgefährdeten und nicht explosionsgefährdeten Bereich geeignet. Kabeleinführung/-verschraubung Werkstoff Non-Ex: Kunststoff Verschraubung M20 × 1,5 Z2, D2, Ex d/de: Messing mit Kunststoff Adapter für Kabeleinführung mit Innengewinde G ½"...
Seite 231: Oberflächenrauheit
Proline Promass Q 300 HART Technische Daten Externe WLAN-Antenne • Antenne: Kunststoff ASA (Acrylnitril-Styrol-Acrylester) und Messing vernickelt • Adapter: Rostfreier Stahl und Messing vernickelt • Kabel: Polyethylen • Stecker: Messing vernickelt • Befestigungswinkel: Rostfreier Stahl Prozessanschlüsse Festflanschanschlüsse: • EN 1092-1 (DIN 2501) Flansch •...
Seite 232 Technische Daten Proline Promass Q 300 HART A0026785  41 Bedienung mit Touch Control Anzeigeelemente • 4-zeilige, beleuchtete, grafische Anzeige • Hintergrundbeleuchtung weiß, bei Gerätefehler rot • Anzeige für die Darstellung von Messgrößen und Statusgrößen individuell konfigurierbar Bedienelemente • Bedienung von außen ohne Öffnen des Gehäuses via Touch Control (3 optische Tasten): , , ...
Seite 233: Kabeleinführung
Proline Promass Q 300 HART Technische Daten Gehäusewerkstoff Der Gehäusewerkstoff des Anzeige- und Bedienmoduls DKX001 ist abhängig von der Aus- wahl des Werkstoffs des Messumformergehäuses. Messumformergehäuse Abgesetztes Anzeige- und Bedienmodul Bestellmerkmal "Gehäuse" Werkstoff Werkstoff Option A "Alu, beschichtet" AlSi10Mg, beschichtet AlSi10Mg, beschichtet Option L "Guss, rostfrei"...
Seite 234 Technische Daten Proline Promass Q 300 HART Unterstützte Bedien- Bediengerät Schnittstelle Weitere Informationen tools Field Xpert SMT70/77/50 • Alle Feldbus-Proto- Betriebsanleitung BA01202S kolle Gerätebeschreibungsdateien: • WLAN-Schnittstelle Updatefunktion vom Handbe- • Bluetooth diengerät verwenden • Serviceschnittstelle CDI-RJ45 SmartBlue App Smartphone oder Tablet WLAN →...
Seite 235: Zusatzinformationen Speicherkonzept
Proline Promass Q 300 HART Technische Daten wichtiger Geräte- und Prozessdaten. Dadurch können Betriebs- und Serviceeinsätze wesentlich sicherer und effizienter durchgeführt werden. Im Auslieferungszustand sind die Werkseinstellungen der Parametrierdaten als Sicherung im Gerätespeicher hinterlegt. Dieser kann z.B. nach der Inbetriebnahme mit einem aktualisierten Datensatz überschrieben werden.
Seite 236: 16.13 Zertifikate Und Zulassungen
Das Gerät erfüllt die gesetzlichen Anforderungen der anwendbaren EU-Richtlinien. Diese sind zusammen mit den angewandten Normen in der entsprechenden EU-Konformitätser- klärung aufgeführt. Endress+Hauser bestätigt die erfolgreiche Prüfung des Geräts mit der Anbringung der CE- Kennzeichnung. UKCA-Kennzeichnung Das Gerät erfüllt die gesetzlichen Anforderungen der anwendbaren UK-Rechtsverordnun- gen (Statutory Instruments).
Seite 237: Lebensmitteltauglichkeit
• Mit der Kennzeichnung a) PED/G1/x (x = Kategorie) oder b) PESR/G1/x (x = Kategorie) auf dem Messaufnehmer-Typenschild bestätigt Endress+Hauser die Konformität mit den "Grundlegenden Sicherheitsanforderungen" a) des Anhangs I der Druckgeräterichtlinie 2014/68/EU oder b) des Schedule 2 der Statutory Instruments 2016 no. 1105.
Seite 238: Weitere Zertifizierungen
Technische Daten Proline Promass Q 300 HART Weitere Zertifizierungen CRN-Zulassung Für einige Gerätevarianten gibt es eine CRN-Zulassung. Für ein CRN-zugelassenes Gerät muss ein CRN-zugelassener Prozessanschluss mit einer CSA-Zulassung bestellt werden. Tests und Zeugnisse • ISO 23277 ZG2x (PT)+ISO 10675-1 ZG1 (RT) Messrohr (PT) + Prozessanschluss (RT) Schweissnaht, Prüfbericht...
Seite 239: 16.14 Anwendungspakete
Anwendungspakete lieferbar: z.B. aufgrund von Sicherheitsaspekten oder spezifi- scher Anforderungen von Applikationen. Die Anwendungspakete können bei Endress+Hauser mit dem Gerät bestellt oder nachbe- stellt werden. Ausführliche Angaben zum betreffenden Bestellcode sind bei Ihrer Endress+Hauser Vertriebszentrale erhältlich oder auf der Produktseite der Endress+Hauser Website: www.endress.com.
Seite 240 Technische Daten Proline Promass Q 300 HART Heartbeat Verification Erfüllt die Anforderung an die rückführbare Verifizierung nach DIN ISO 9001:2008 Kapitel 7.6 a) "Lenkung von Überwachungs- und Messmitteln". • Funktionsprüfung im eingebauten Zustand ohne Prozessunterbrechung. • Rückverfolgbare Verifizierungsergebnisse auf Anforderung, inklusive Bericht.
Seite 241: 16.15 Zubehör
Überblick zum bestellbaren Zubehör →  205 16.16 Ergänzende Dokumentation Eine Übersicht zum Umfang der zugehörigen Technischen Dokumentation bieten: • Device Viewer (www.endress.com/deviceviewer): Seriennummer vom Typenschild eingeben • Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder Matrixcode auf dem Typenschild einscannen Standarddokumentation Kurzanleitung Kurzanleitung zum Messaufnehmer Messgerät...
Seite 242 Technische Daten Proline Promass Q 300 HART Technische Information Messgerät Dokumentationscode Promass Q 300 TI01277D Beschreibung Geräteparameter Dokumentationscode FOUNDA- PROFINET TION Field- PROFIBUS PROFIBUS Modbus mit Ether- Messgerät HART RS485 EtherNet/IP PROFINET net-APL Promass 300 GP01057D GP01094D GP01058D GP01134D GP01059D...
Seite 243 Proline Promass Q 300 HART Technische Daten Sonderdokumentation Inhalt Dokumentationscode Angaben zur Druckgeräterichtlinie SD01614D Abgesetztes Anzeige- und Bedienmodul DKX001 SD01763D Funkzulassungen für WLAN-Schnittstelle für Anzeigemodul A309/A310 SD01793D Webserver SD01662D OPC-UA-Server SD02039D Heartbeat Technology SD01642D Konzentrationsmessung SD01644D Petroleum SD02097D Petroleum & Verriegelungsfunktion SD02499D Viskositätsmessung Promass Q...
Seite 244: Stichwortverzeichnis
Stichwortverzeichnis Proline Promass Q 300 HART Stichwortverzeichnis 0 … 9 3-A-Zulassung ......237 Bedienelemente .
Seite 245 Proline Promass Q 300 HART Stichwortverzeichnis Diagnoseverhalten Stromausgang ......95 Erläuterung ......179 Stromeingang .
Seite 246 Stichwortverzeichnis Proline Promass Q 300 HART Verbindungsaufbau ..... . . 73 Firmware Kabel Versorgungsspannung anschließen ..37 Freigabedatum .
Seite 247 Proline Promass Q 300 HART Stichwortverzeichnis Messgerät identifizieren ..... . 15 Doppelimpulsausgang (Assistent) ... . 112 Messgerätezulassung .
Seite 248 Stichwortverzeichnis Proline Promass Q 300 HART Reaktionszeit ......221 Systemdruck ....... 23 Referenzbedingungen .
Seite 249 Proline Promass Q 300 HART Stichwortverzeichnis Summenzähler-Bedienung ....165 Systemeinheiten ......87 Übersicht .
Seite 250 *71673803* 71673803 www.addresses.endress.com...
