IM1-22Ex-R... / IM12-22Ex-R...
Funktionseinstellung (Fig. 1 + 2)
•
IM12-22Ex-R...
Mit den drei frontseitigen Schaltern lassen
sich für den Kanal 1 und 2 die Wirkungs-
richtung des Schaltausganges und eine
Signalvervielfachung einstellen.
NO
Arbeitsstromverhalten
NC
Ruhestromverhalten
1:1
Jedem Eingang ist der entsprechen-
de Ausgang zugeordnet
1:2
Beide Ausgänge sind Eingang 1
zugeordnet.
•
IM1-22Ex-R...
Mit den sechs frontseitigen Schaltern lassen
sich für jeden Kanal separat die Wirkungs-
richtung des Schaltausganges einstellen
und eine Eingangskreisüberwachung auf
Drahtbruch und Kurzschluss aktivieren.
NO
Arbeitsstromverhalten
NC
Ruhestromverhalten
WB
Drahtbruchüberwachung aktiviert
SC
Kurzschlussüberwachung aktiviert
off
entsprechende Funktion deaktiviert
Bei Einsatz von mechanischen Kontakten
und aktivierter Eingangskreisüberwachung
muss in unmittelbarer Nähe zum Kontakt das
anschlussfertige Widerstandsmodul vom
Typ WM1, Ident-Nr.: 0912101, oder eine
Funktionsbeschaltung wie in der Funktions-
tabelle angegeben, verwendet werden.
Montage und Installation (Fig. 3)
Das Gerät ist aufschnappbar auf Hutschiene
(EN 60715) oder aufschraubbar auf Montageplatte.
Geräte gleichen Typs können direkt aneinander
gesetzt werden. Sorgen Sie für eine ausreichende
Wärmeabfuhr. Führen Sie die Montage und
Installation den gültigen Vorschriften entspre-
chend durch. Dafür sind Sie als Betreiber verant-
wortlich. Die abziehbaren Klemmenblöcke sind
codiert und können nur auf den vorgesehenen
Sockel gesteckt werden. Die Codierung darf nicht
verändert oder beschädigt werden.
Schützen Sie das Gerät ausreichend gegen
Staub, Schmutz, Feuchtigkeit und andere Umwelt-
einflüsse. Auch gegen energiereiche Strahlung,
Risiken mechanischer Beschädigung, unbefugter
Veränderung und zufälliger Berührung müssen
Vorkehrungen getroffen werden.
Führen Sie sämtliche Installationen EMV-gerecht
durch.

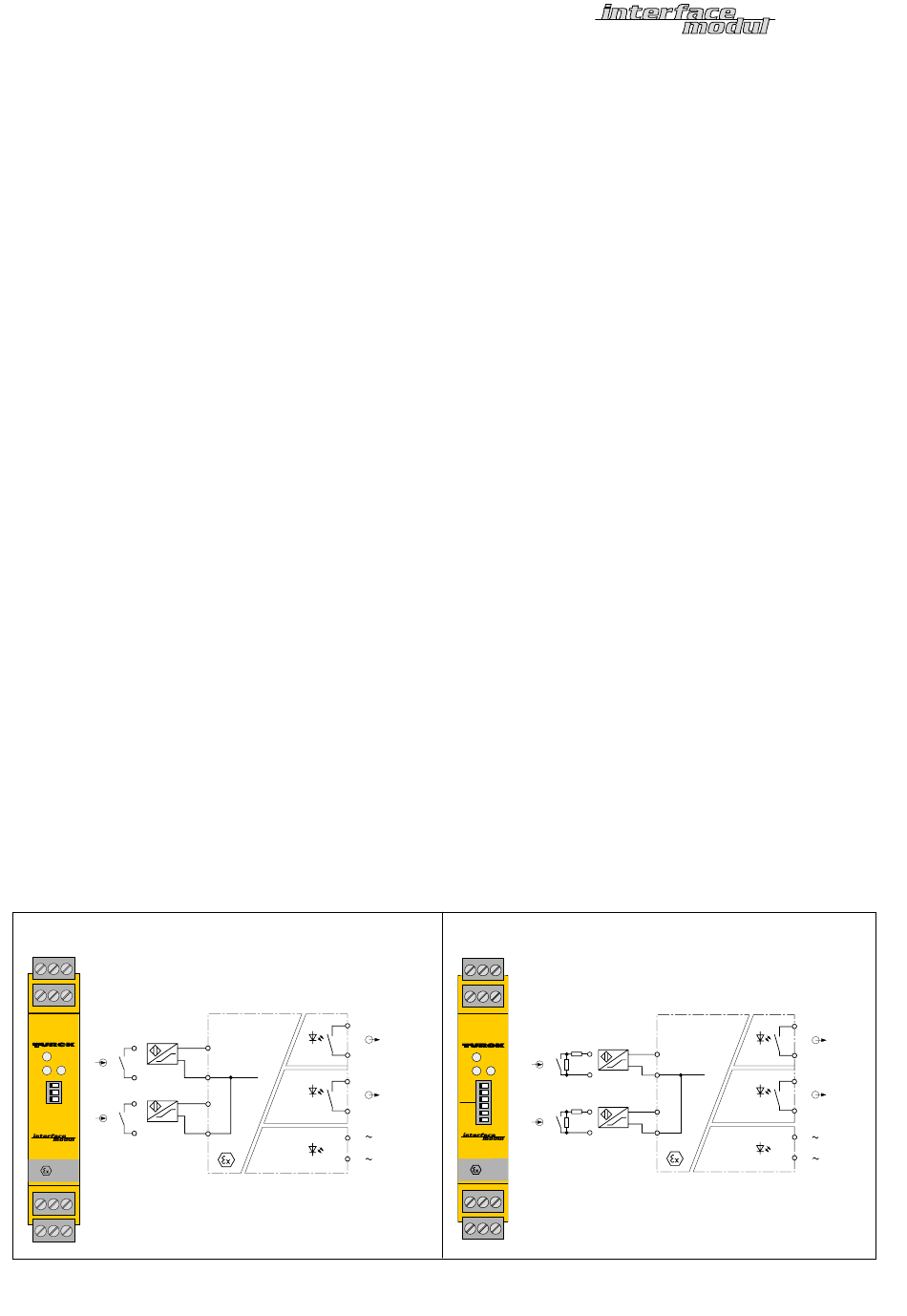

Fig. 1
IM12-22Ex-R ...
II
I
10
11
12
7
8
9
Pwr
1
1
2
NAMUR
1 NO
NC
2 NO
NC
1:1
1:2
2
NAMUR
IM12-22Ex-R
230VAC
4
5
6
1
2
3
Function adjustment (Fig. 1 + 2)
•
IM12-22Ex-R...
Three front panel switches serve to
adjust the output performance of channel
1 and 2 and to set a signal multiplying
function
NO
NC
1:1
1:2
•
IM1-22Ex-R...
Six front panel switches serve to adjust the
switching output performance seperately for
each channel and to activate input circuit
monitoring for short-circuit and wire-break
conditions
NO
NC
WB
SC
off
When using mechanical contact and
activating the input circuit monitoring
function, it is required to connect the ready-
made resistor module, type WM1, ident-no:
0912101, in direct proximity to the contact,
or to implement a resistor circuitry as shown
in the function table.
Mounting and installation (Fig. 3)
The device is suited for snap-on clamps for hat rail
mounting (EN 60715) or for screw panel mounting.
Devices of the same type may be mounted directly
next to each other. It must be ensured that heat is
conducted away from the device. Mounting and
installation must be carried out in accordance with
the applicable regulations. The operator is respon-
sible for compliance with the regulations.
The removeable terminal blocks are coded and
may only be plugged into the designated sockets.
The coding system may not be altered or dam-
aged.
The device must be protected against dust, dirt,
moisture and other environmental influences as
well as against strong electro-magnetic emissions.
It should also be protected against the risks of
mechanical damaging, unauthorised access and
incidental contact.
All installations must be carried out observing the
regulations of EMC protection.
7
1
BU
4
YE
–
10
+ 8,2 V
BN
1
8
+
2
BU
5
YE
–
9
BN
2
+
11
Pwr
12
GN
normally open mode
normally closed mode
each input is assigned to the
according output
input 1 is assigned to both outputs
normally open mode
normally closed mode
activated wire-break monitoring
activated short-circuit monitoring
the according function is disabled
Fig. 2
10
11
12
7
8
9
1
£ 250 VAC/
Pwr
30 VDC
£ 2 A
1
2
£ 500 VA/60 W
NO
NC
1
off
WB
2
off
SC
NO
NC
2
off
WB
off
SC
(+)
IM1-22Ex-R
Power
230VAC
(–)
4
5
6
1
2
3
Programmation de la fonction (Fig. 1 + 2)
•
IM12-22Ex-R...
Les trois commutateurs en face frontale
permettent de programmer pour le canal 1
et 2 le sens d'action de la sortie de commuta-
tion ainsi qu'une multiplication des signaux.
NO
fonction travail
NC
fonction repos
1:1
la sortie correspondante est
attribuée à chaque entrée
1:2
les deux sorties sont attribuées à
l'entrée 1
•
IM1-22Ex-R...
Les six commutateurs en face frontale per-
mettent de programmer séparément pour
chaque canal le sens d'action de la sortie
de commutation et d'activer la surveillance
du circuit d'entrée aux ruptures de câble et
aux courts-circuits.
NO
fonction travail
NC
fonction repos
WB
surveill. aux ruptures de câble activée
SC
surveill. aux courts-circuit activée
off
fonction correspondante désactivée
En cas d'utilisation de contacts mécaniques et
d'une surveillance du circuit d'entrée activée, le
module de résistance en ordre de marche (type
WM1, no. d'identité 0912101) ou les résistances,
comme proposées dans le tableau fonctionnel,
doivent être montés directement sur le contact.
Montage et installation (Fig. 3)
L'appareil est encliquetable sur rail symétrique
(EN 60715) ou peut être monté sur panneaux.
Les appareils du même type peuvent être montés
directement l'un à côté de l'autre. Une évacuation
suffisante de la chaleur est nécessaire.
Le montage et l'installation doivent être effectués
conformément aux prescriptions locales valables,
dont le respect est la responsabilité de l'exploitant.
Les blocs de bornes débrochables sont codés et
peuvent seulement être enfichés sur le socle prévu.
Il n'est pas permis de modifier ou d'endommager
le codage.
L'appareil doit être suffisamment protégé contre
les poussières, la pollution, l'humidité et les autres
influences d'environnement, ainsi que contre
le rayonnement fort, les risques de dommages
mécaniques, la modification non-autorisée et les
contacts accidentels.
Toutes les installations doivent être effectuées
conformément à la CEM.
IM1-22Ex-R ...
II
I
II
I
II
I
BU
4
BU
4
4
BU
– 4
–
–
1
BN
1
1
1
NAMUR
+ 1
+8,2 V
NAMUR
+ 8,2 V
BN
1
+ 8,2 V
BN
1
NAMUR
+
+
BU
5
BU
5
–
5
BU
–
– 5
2
2
BN
2
NAMUR
NAMUR
2
BN
+ 2
2
BN
2
NAMUR
+
+
7
7
7
1
1
1
1
1
1
YE
YE/RD
YE
10
10
10
£ 250 VAC/
≤ 250 VAC/
£ 250 VAC/
30 VDC
30 VDC
30 VDC
£ 2 A
≤ 2 A
£ 2 A
£ 500 VA/60 W
≤ 500 VA/60 W
£ 500 VA/60 W
8
8
8
2
2
2
2
2
2
YE/RD
YE
YE
9
9
9
11
(+)
11
(+)
11
Power
Pwr
Pwr
Power
Power
Pwr
12
12
(–)
12
(–)
GN
GN
GN
