5 Montage
VORSICHT
L
Verletzungsgefahr und Beschädigung des Gerätes bei falschem Transport
‣
Den Analysator mit einem Hubwagen oder Gabelstapler transportieren. Für die Instal-
lation sind 2 Personen notwendig.
‣
Das Gerät an den Griffmulden anheben.
5.1 Montagebedingungen
Es ist möglich, das Gerät auf folgende Arten zu montieren:
• An einer Wand montiert
• Auf einen Sockel montiert
5.1.1 Abmessungen

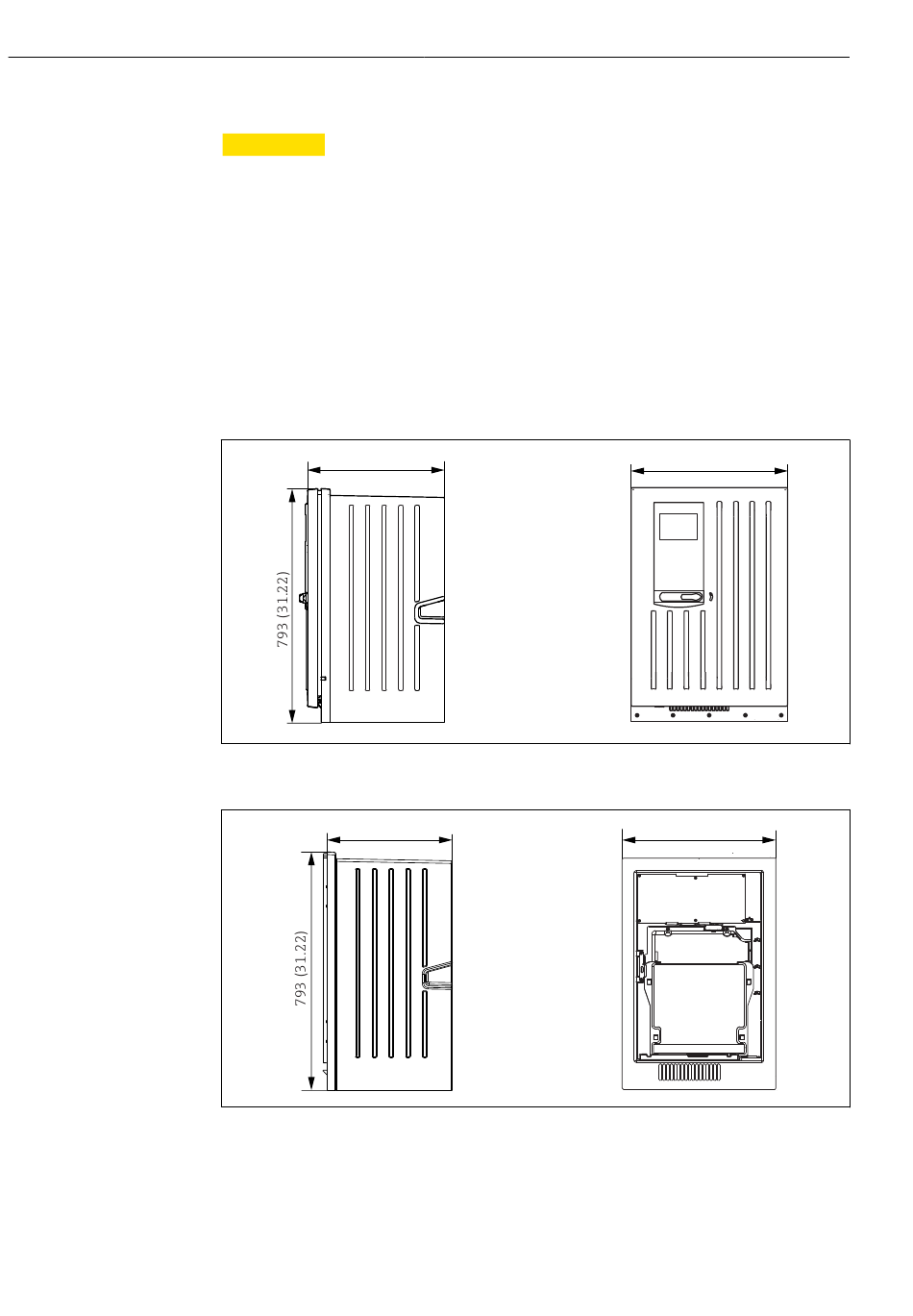

463 (18.23)
 8 Liquiline System CA80 geschlossener Aufbau, Abmessungen in mm (in)
417 (16.42)
 9 Liquiline System CA80 offener Aufbau, Abmessungen in mm (in)
Liquiline System CA80TN
530 (20.87)
A0028820
530 (20.87)
A0030419
