9.2 Démontage/remontage
AVERTISSEMENT
ATTENTION
ATTENTION
Suivre les procédures décrites ci-après pour démonter les pièces. Lors du remontage, suivre les
mêmes procédures en ordre inverse.
(Tout installation, inspection, entretien, réparation, démontage, réglage et ouverture/fermeture de
vanne doit être fait uniquement par une personne formée à l'entretien)
NOTE : Cette partie explique uniquement le démontage et le remontage du bilame. Pour les
autres pièces, consulter la page 28.

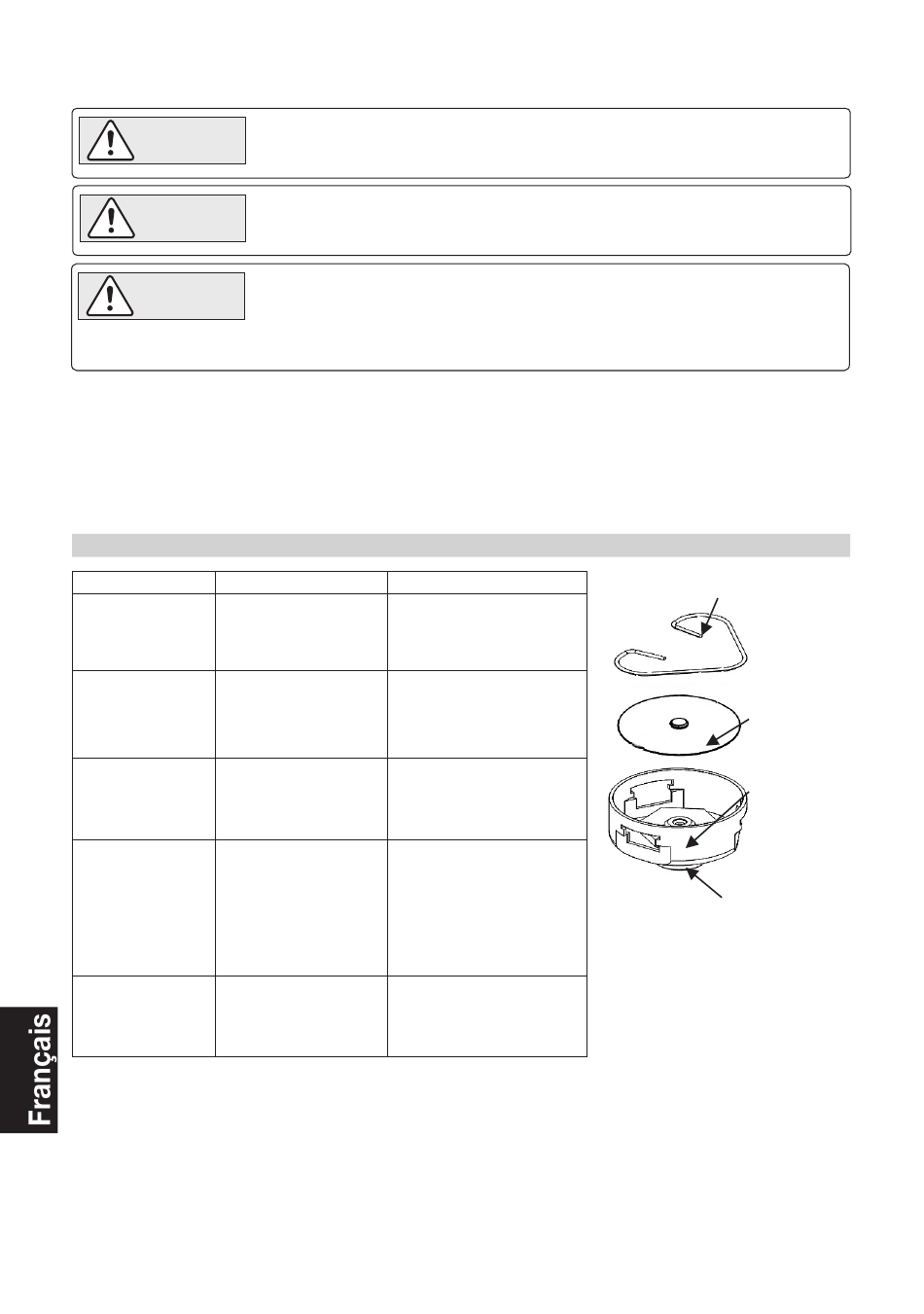

Démontage/remontage du bilame
Pièce
Couvercle Retirer au moyen
élément d'une clé à douille
Joint couvercle Retirer le joint et
élément nettoyer les
surfaces
d'étanchéité
Clip à ressort Pincer les côtés
intérieurs et retirer
du guide de
l'élément
−
Bilame
Siège purge Retirer au moyen
d'air d'une clé à douille
(Pour le bilame)
NE JAMAIS exposer le flotteur à la chaleur directement. Il pourrait
exploser suite à une pression interne accrue et causer des accidents
pouvant entraîner des blessures sérieuses ou des dégâts matériels.
Utiliser du matériel de levage adéquat pour les objets lourds (20 kg et
plus). Le non-respect de cette règle peut provoquer des douleurs dans le
dos ou des blessures si le produit venait à tomber.
En cas de démontage ou de retrait du produit, attendre que la pression
interne soit égale à la pression atmosphérique et que la surface du
produit ait atteint la température ambiante. Le démontage ou le retrait du
produit lorsqu'il est chaud ou sous pression peut provoquer des brûlures,
d'autres blessures ou des dégâts dus à l'écoulement des fluides.
Démontage
Consulter le tableau
des couples de serrage
et serrer avec le couple
de serrage adéquat
Remplacer par un
nouveau joint
Insérer fermement
dans la rainure
Insérer l'unité
bimétallique dans le
guide de l'élément
avec la marque « T »
orienté vers le siège de
la soupape de purge
d'air.
Consulter le tableau
des couples de serrage
et serrer avec le couple
de serrage adéquat
Remontage
̶ 33 ̶
Clip à ressort
Bilame
Siège purge
d'air
Guide de l'élément
