Montage
8
4.2.1

Abmessungen

132 (5.2)
112 (4.4)
166 (6.5)

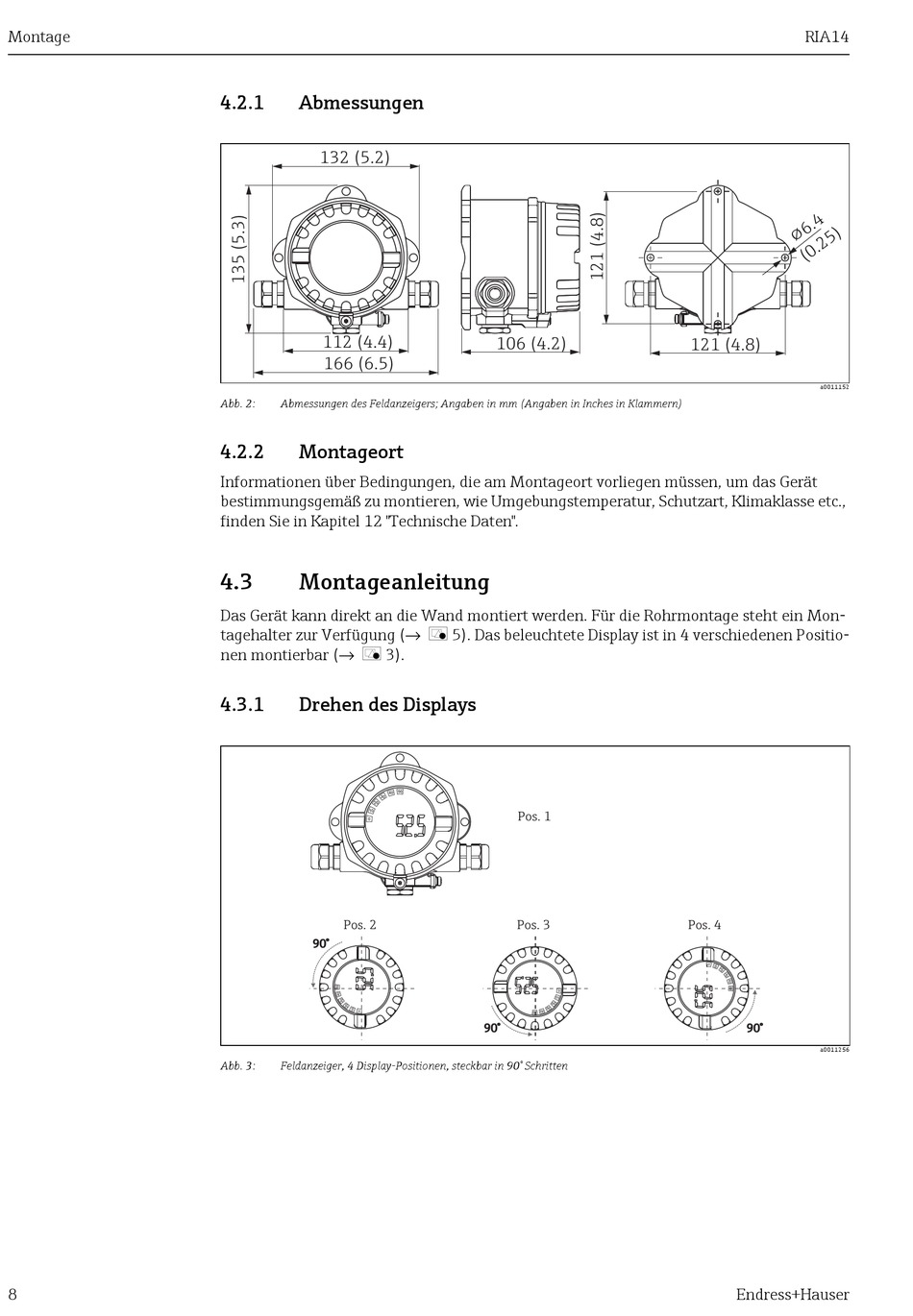

Abb. 2: Abmessungen des Feldanzeigers; Angaben in mm (Angaben in Inches in Klammern)
4.2.2 Montageort
Informationen über Bedingungen, die am Montageort vorliegen müssen, um das Gerät
bestimmungsgemäß zu montieren, wie Umgebungstemperatur, Schutzart, Klimaklasse etc.,
finden Sie in Kapitel 12 "Technische Daten".
4.3

Montageanleitung

Das Gerät kann direkt an die Wand montiert werden. Für die Rohrmontage steht ein Mon-
tagehalter zur Verfügung (→ å 5). Das beleuchtete Display ist in 4 verschiedenen Positio-
nen montierbar (→ å 3).
4.3.1

Drehen des Displays

Pos. 2
90°
Abb. 3: Feldanzeiger, 4 Display-Positionen, steckbar in 90° Schritten
106 (4.2)
Pos. 1
Pos. 3
90°
RIA14
121 (4.8)
a0011152
Pos. 4
90°
a0011256
