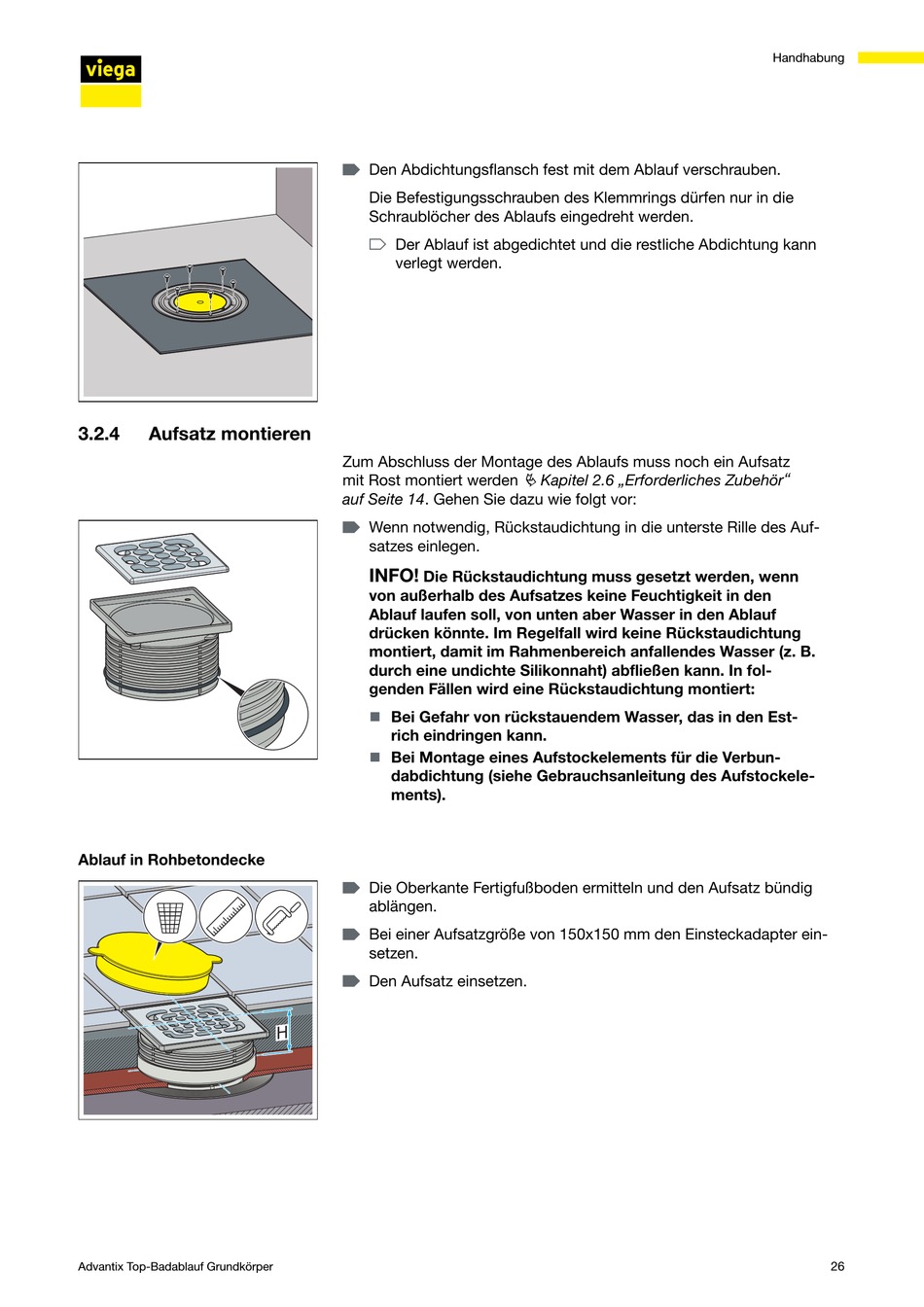

3.2.4
Aufsatz montieren
Ablauf in Rohbetondecke
Advantix Top-Badablauf Grundkörper
▶
Den Abdichtungsflansch fest mit dem Ablauf verschrauben.
Die Befestigungsschrauben des Klemmrings dürfen nur in die
Schraublöcher des Ablaufs eingedreht werden.
Der Ablauf ist abgedichtet und die restliche Abdichtung kann
▷
verlegt werden.
Zum Abschluss der Montage des Ablaufs muss noch ein Aufsatz
mit Rost montiert werden
auf Seite 14. Gehen Sie dazu wie folgt vor:
▶
Wenn notwendig, Rückstaudichtung in die unterste Rille des Auf‐
satzes einlegen.
INFO!
Die Rückstaudichtung muss gesetzt werden, wenn
von außerhalb des Aufsatzes keine Feuchtigkeit in den
Ablauf laufen soll, von unten aber Wasser in den Ablauf
drücken könnte. Im Regelfall wird keine Rückstaudichtung
montiert, damit im Rahmenbereich anfallendes Wasser (z. B.
durch eine undichte Silikonnaht) abfließen kann. In fol‐
genden Fällen wird eine Rückstaudichtung montiert:
Bei Gefahr von rückstauendem Wasser, das in den Est‐
n
rich eindringen kann.
Bei Montage eines Aufstockelements für die Verbun‐
n
dabdichtung (siehe Gebrauchsanleitung des Aufstockele‐
ments).
▶
Die Oberkante Fertigfußboden ermitteln und den Aufsatz bündig
ablängen.
▶
Bei einer Aufsatzgröße von 150x150 mm den Einsteckadapter ein‐
setzen.
▶
Den Aufsatz einsetzen.
H
Ä Kapitel 2.6 „Erforderliches Zubehör"
Handhabung
26
