- Seite 1 Gebrauchsanleitung Advantix-Badablauf für Verbundabdichtung (geflieste Dusche) mit Abdichtungsmatte Modell Baujahr (ab) 4927 01/2003...
- Seite 2 Inhaltsverzeichnis Inhaltsverzeichnis Über diese Gebrauchsanleitung 1.1 Zielgruppen 1.2 Kennzeichnung von Hinweisen Produktinformation 2.1 Normen und Regelwerke 2.2 Bestimmungsgemäße Verwendung 2.2.1 Einsatzbereiche 2.2.2 Medien 2.2.3 Ablaufleistung 2.3 Produktbeschreibung 2.3.1 Übersicht 2.3.2 Technische Daten 2.4 Verwendungsinformationen 2.4.1 Einbauvarianten 2.4.2 Abdichtung 2.4.3 Brandschutz 2.5 Erforderliches Zubehör Handhabung 3.1 Montageinformationen...
- Seite 3 Montage, Installation und gegebenenfalls Wartung dieses Produkts unzulässig. Diese Einschränkung gilt nicht für mögliche Hin‐ weise zur Bedienung. Der Einbau von Viega Produkten muss unter Einhaltung der allgemein anerkannten Regeln der Technik und der Viega Gebrauchsanleitungen erfolgen. Advantix-Badablauf...
- Seite 4 Über diese Gebrauchsanleitung Kennzeichnung von Hinweisen Warn- und Hinweistexte sind vom übrigen Text abgesetzt und durch entsprechende Piktogramme besonders gekennzeichnet. GEFAHR! Warnt vor möglichen lebensgefährlichen Verletzungen. WARNUNG! Warnt vor möglichen schweren Verletzungen. VORSICHT! Warnt vor möglichen Verletzungen. HINWEIS! Warnt vor möglichen Sachschäden. Zusätzliche Hinweise und Tipps.
- Seite 5 Produktinformation Produktinformation Normen und Regelwerke Regelwerke aus Abschnitt: Abdichtung Geltungsbereich / Hinweis Für Deutschland geltendes Regel‐ werk Beanspruchungsklasse des ZDB-Merkblatt 8/2012 Untergrunds sowie geeignete Ver‐ bundabdichtung Beanspruchungsklasse des Leitfaden zur Abdichtung im Ver‐ Untergrunds sowie geeignete Ver‐ bund (AIV) bundabdichtung Zugelassene Verbundabdich‐...
- Seite 6 Produktinformation Der Ablauf mit waagerecht montierbarem Ablaufbogen ist sowohl für die Montage in einer Deckenaussparung als auch für die Montage auf der Decke geeignet. Der um 45° gebogene Ablaufbogen kann auf eine nominale Nennweite von 40 oder 50 eingestellt werden. 2.2.2 Medien Der Ablauf ist im Dauerbetrieb für das Ableiten von haushaltsüblichem...

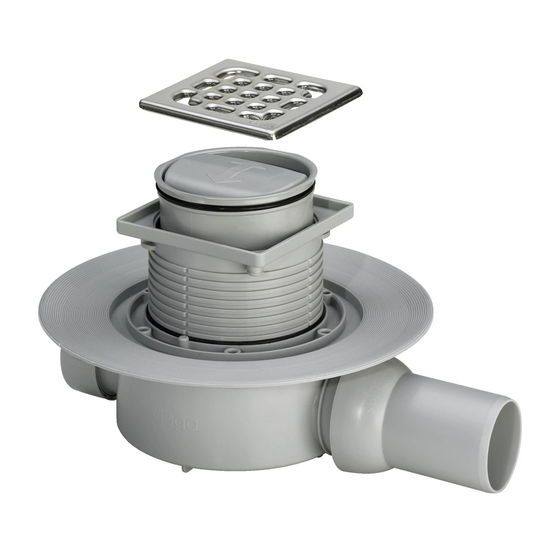

- Seite 7 Produktinformation Produktbeschreibung 2.3.1 Übersicht Rost Ablängbarer Aufsatz Siebeinsatz Abdichtungsmanschette Flansch zur Aufbringung der Verbundabdichtung Grundkörper 45° gebogener Ablaufstutzen (DN 50) Dichtelement 2.3.2 Technische Daten Nennweite [DN] (Ablauf‐ 40/50 stutzen) Ablaufleistung Ä Kapitel 2.2.3 „Ablaufleistung“ auf Seite 6 Abmessungen und Ein‐ Ä...
- Seite 8 Produktinformation Verwendungsinformationen 2.4.1 Einbauvarianten Montage in einer Rohbetondecke Die Montage des Ablaufs in einer Rohbetondecke sieht folgendermaßen aus: Der Ablauf wird in einer Deckenaussparung platziert und anschlie‐ ßend eingegossen. Abb. 1: Allgemeines Montagebeispiel – Deckenaussparung Montage auf einer Decke Bei der Montage auf der Decke wird der Ablauf in den Bodenaufbau integriert.
- Seite 9 Produktinformation 2.4.2 Abdichtung Verbundabdichtung Zum Schutz gegen Durchfeuchtung flüssig zu verarbeitende Abdich‐ tungsfolien direkt unterhalb der Fliesen auf Estrich und Wände auf‐ tragen. Die Bestimmung der Beanspruchungsklasse und des Unter‐ grunds sowie die Auswahl der geeigneten Verbundabdichtung muss gemäß geltenden Normen und Regelwerken durchgeführt werden, siehe: Ä...
- Seite 10 Produktinformation Wichtige Hinweise Für die Abdichtung ist eine sorgfältige Planung erforderlich. Dazu muss abhängig von der jeweiligen Feuchtigkeitsbeanspruchungsklasse und der Art des Untergrunds eine geeignete Verbundabdichtung mit bau‐ rechtlichem Verwendbarkeitsnachweis ausgewählt werden. Weiterhin folgende Faktoren berücksichtigen: Der Ablauf oder die Duschrinne muss mit einem Spezialflansch aus‐ gestattet sein, der über eine klebefähige Oberfläche und eine Breite von min.
- Seite 11 Produktinformation Zulässige Verbundabdichtungen In Verbindung mit geeigneten Abläufen dürfen nur zugelassene Ver‐ bundabdichtungen mit baurechtlichen Verwendbarkeitsnachweisen ein‐ gesetzt werden. Siehe Ä „Regelwerke aus Abschnitt: Abdichtung“ auf Seite 5. Verarbeitungsinformationen finden Sie in den Anleitungen zu dem jewei‐ ligen Produkt. 2.4.3 Brandschutz Advantix-Duschrinnen und -Abläufe können brandsicher ausgeführt werden.
- Seite 12 Produktinformation Erforderliches Zubehör Aufsatz Advantix-Aufsätze sind in einer Vielzahl von Größen und Varianten ver‐ fügbar. Sie können auch nur einen Advantix-Aufsatzrahmen kaufen und einen passenden Design-Rost separat erwerben (siehe Katalog). Siebeinsatz Um Schmutz aufzufangen, kann der Ablauf mit Siebeinsatz (Modell 4958) versehen werden.
- Seite 13 Handhabung Handhabung Montageinformationen 3.1.1 Wichtige Hinweise Vor der Montage: Prüfen, ob die Ablaufleistung des Ablaufs für die anfallende Wasser‐ menge ausreicht Ä Kapitel 2.2.3 „Ablaufleistung“ auf Seite 6. Prüfen, ob die Einbauhöhe des Ablaufs zu der Höhe des geplanten Bodenaufbaus passt. Sicherstellen, dass die benötigte Anschlussleitung mit dem erforder‐...
- Seite 14 Handhabung 3.1.2 Einbaumaße Abb. 6: Maßzeichnung Modell 4927 3.1.3 Werkzeug und Material Benötigtes Material Aufsatz mit Rost, falls nicht im Lieferumfang enthalten Ä Kapitel 2.3.1 „Übersicht“ auf Seite 7 Material zur Befestigung des Ablaufs Montage 3.2.1 Ablauf anschließen An das Abwassersystem anschließen Vor dem Einbringen des Ablaufs in den Bodenaufbau muss der Anschluss an das Abwassersystem erfolgen.
- Seite 15 Handhabung ▶ Den Ablaufbogen absägen, wenn das Abwasserrohr nur einen Durchmesser von 40 mm hat. ▶ Den Ablaufstutzen vollständig in das Ablaufrohr stecken. 3.2.2 Ablauf vorbereiten ▶ Das Aufstockelement kürzen. INFO! Bei Mindesteinbauhöhe max. 78 mm ablängen. Advantix-Badablauf...
- Seite 16 Handhabung ▶ Das Aufstockelement in den Ablaufkörper einsetzen. HINWEIS! Auf den richtigen Sitz des Dichtelements achten. ▶ Das Aufstockelement vollständig mit Estrich unterfüttern. Ober‐ kannte Estrich entspricht der Oberkannte Austockelement. Abb. 7: 4927_HB0C_Aufstockelement unterfuettern 3.2.3 Für die Folgegewerke vorbereiten Voraussetzungen: Der Ablauf ist angeschlossen.
- Seite 17 Handhabung HINWEIS! Produktschäden durch unsachgemäßen Einbau Wenn sich beim Unterfüttern des Ablaufs Hohlräume bilden, können bei Belastung Undichtigkeiten auftreten. Informieren Sie die Folgegewerke darüber, dass der Ablauf vollflächig unterfüttert werden muss und dass dabei keine Hohlräume entstehen dürfen. 3.2.4 Ablauf abdichten HINWEIS! Produktschäden durch unsachgemäßen Einbau...
- Seite 18 Handhabung ▶ Die Verbundabdichtung auf den trockenen Estrich auftragen und bis an die innere Kante des Flanschvlieses streichen. HINWEIS! Die Verwendungshinweise des Herstellers der Verbundabdichtung beachten. ▶ Die Abdichtungsmanschette in die Verbundabdichtung einlegen. ▶ Die zweite Schicht Verbundabdichtung auf die Abdichtungsman‐ schette und gegebenenfalls auf den Boden auftragen.
- Seite 19 Handhabung ▶ Die Höhe des Bodenaufbaus von der Kante im Inneren des Ablaufs bis zur Oberkante der Fliesen ermitteln. ▶ Die gemessene Höhe beginnend mit der Oberkante des Rahmens auf den Aufsatz übertragen. ▶ Den Aufsatz auf der angezeichneten Höhe absägen. INFO! Damit eventuell auftretendes Kriechwasser ungehindert ablaufen kann, darf keine Rückstaudichtung eingesetzt werden!
- Seite 20 Handhabung ▶ Den Rost entnehmen und reinigen. ▶ Das Tauchrohr entnehmen und reinigen. ▶ Den Ablauf reinigen. ▶ Das Tauchrohr wieder einsetzen. ▶ Den Rost wieder einsetzen. Entsorgung Produkt und Verpackung in die jeweiligen Materialgruppen (z. B. Papier, Metalle, Kunststoffe oder Nichteisenmetalle) trennen und gemäß der national gültigen Gesetzgebung entsorgen.
- Seite 21 Viega GmbH & Co. KG service-technik@viega.de viega.de DE • 2023-10 • VPN230206...
