2.4.2
Technische Daten
2.5
Verwendungsinformationen
2.5.1
Einbauvarianten
Montage in einer Rohbetondecke

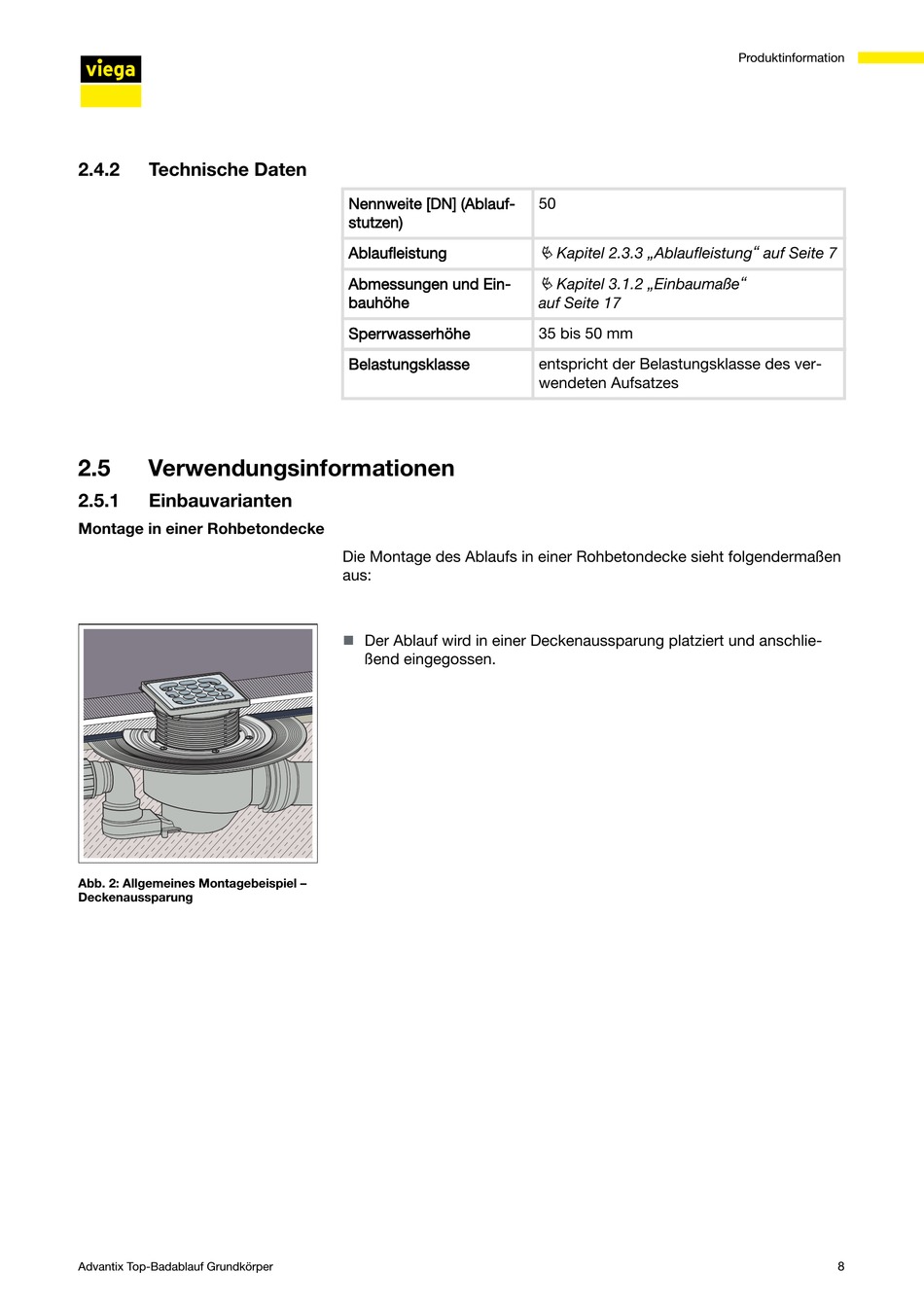

Abb. 2: Allgemeines Montagebeispiel –
Deckenaussparung
Advantix Top-Badablauf Grundkörper
Nennweite [DN] (Ablauf‐
stutzen)
Ablaufleistung
Abmessungen und Ein‐
bauhöhe
Sperrwasserhöhe
Belastungsklasse
Die Montage des Ablaufs in einer Rohbetondecke sieht folgendermaßen
aus:
Der Ablauf wird in einer Deckenaussparung platziert und anschlie‐
n
ßend eingegossen.
50
Ä Kapitel 2.3.3 „Ablaufleistung" auf Seite 7
Ä Kapitel 3.1.2 „Einbaumaße"
auf Seite 17
35 bis 50 mm
entspricht der Belastungsklasse des ver‐
wendeten Aufsatzes
Produktinformation
8
