Pit Boss ULTIMATE GRIDDLE Serie Montageanleitung Seite 4

Die Teile befinden sich im gesamten Versandkarton verteilt, auch unter dem Pfannengrill. Überprüfen Sie das Gerät, die Teile und
die Blisterpackung mit Metallteilen, nachdem Sie diese aus dem schützenden Versandkarton genommen haben. Entfernen Sie vor
der Montage sämtliches Verpackungsmaterial innen und außen am Pfannengrill, und überprüfen Sie dann alle Teile anhand der
Teileliste. Wenn Teile fehlen oder beschädigt sind, warten Sie mit der Montage. Versandschäden werden nicht durch die Garantie
abgedeckt. Wenden Sie sich an Ihren Händler oder den Pit Boss® Grills-Kundendienst.
WICHTIG: Um die Montage zu vereinfachen, ist es hilfreich (aber nicht notwendig),
Erforderliches Werkzeug: Schraubendreher und Schraubenschlüssel . Dieses Werkzeug ist nicht im Lieferumfang enthalten.
WICHTIG: Wir empfehlen, jeden Schritt sorgfältig durchzulesen, bevor Sie mit der Montage beginnen. Achten Sie
darauf, die Schrauben nicht zu fest zu ziehen, bevor alle Schrauben, die für diesen Schritt erforderlich sind, montiert
wurden. Die Verbindung aus Sicherungs- und Unterlegscheibe sollte so montiert werden, dass die Sicherungsscheibe
dem Schraubenkopf am nächsten ist.
1. BEFESTIGUNG DER ROLLEN AN DEN BEINEN
Erforderliche Teile:
1 x Stützbein für Feststellrad, vorne (#17)
1 x Stützbein für Feststellrad, hinten (#18)
1 x Stützbein für Rolle, vorne (#19)
1 x Stützbein für Rolle, hinten (#20)
2 x Feststellrolle (#22)
2 x Rolle (#23)
2 x Radsteckerstift (#E)
2 x Radunterlegscheibe (#F)
2 x Radachsenbolzen (#G)
Montage:

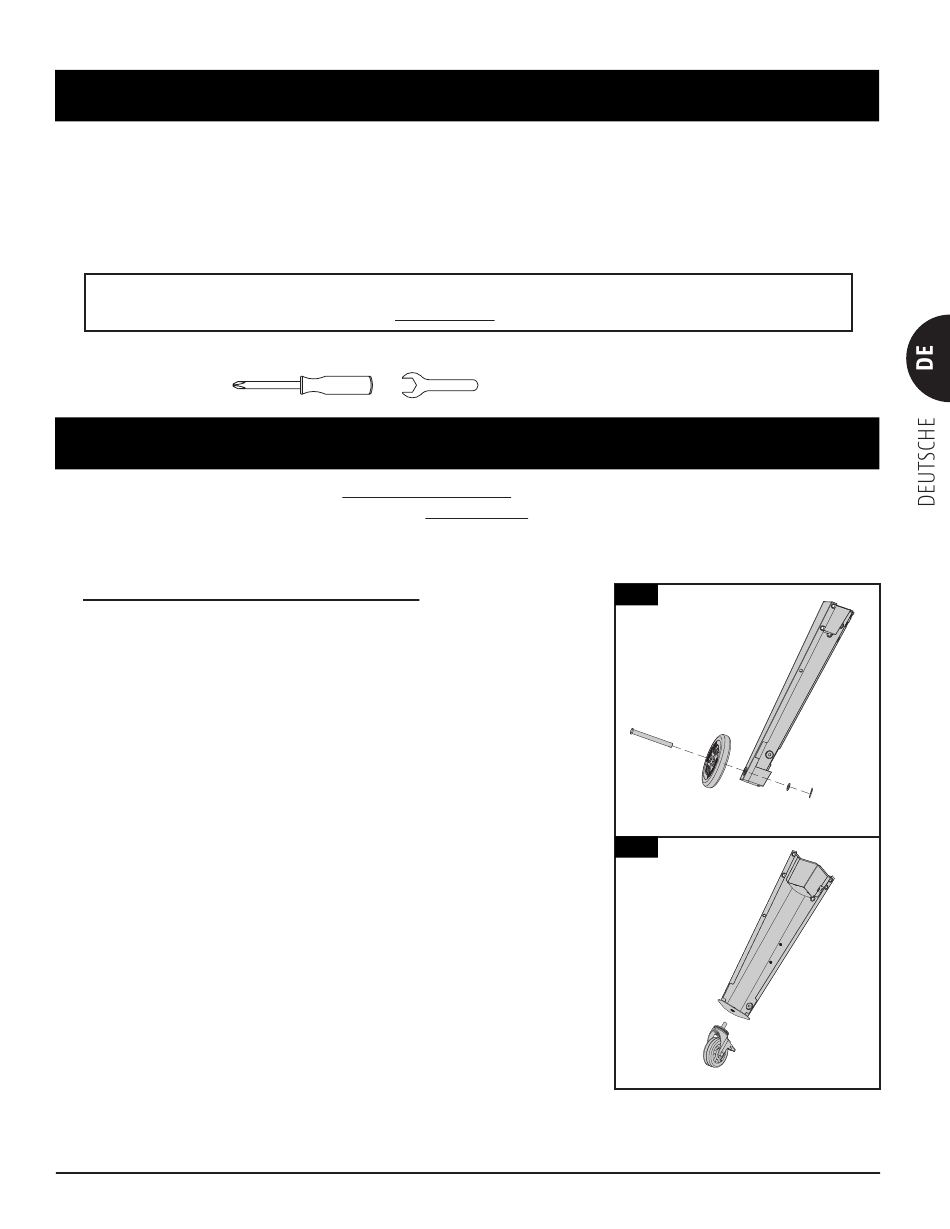

• Befestigen Sie die Rolle an einem Rollenstützbein, indem Sie
den Radachsenbolzen durch die Rolle, das Stützbeinloch und die
Radunterlegscheibe führen und mit dem Radsteckerstift sichern.
Wiederholen Sie den Schritt mit den anderen Stützbeinen und Rollen.
Beachten Sie dazu auch Zeichnung 1A.
• Setzen Sie eine Feststellrolle durch festes Anziehen in das Loch an
der Unterseite des Stützbeins ein. Die Feststellrolle ist vollständig
eingeführt, wenn sie sich nicht weiter in das Stützbein hineindrehen
lässt. Wiederholen Sie den Montagevorgang für das zweite Stützbein.
Beachten Sie dazu auch Abbildung 1B.
MONTAGEVORBEREITUNG
www.pitboss-grills.com
das Gerät mit zwei Personen zusammenzubauen.
MONTAGEANWEISUNGEN
1A
19
20
G
23
F
1B
17
18
22
E
25
