3 Produktbeschreibung
3.2
Hauptkomponenten

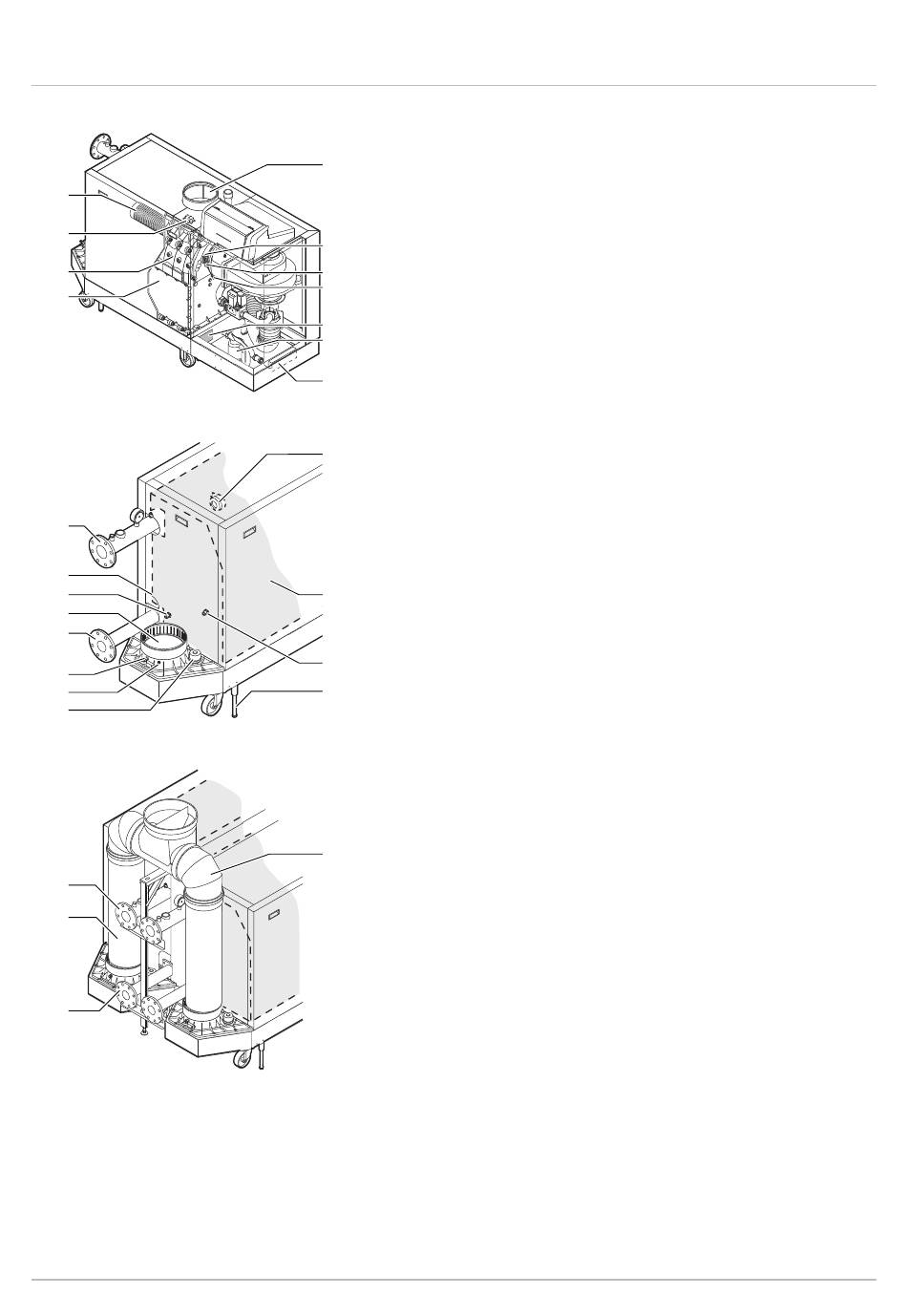

Abb.1
Allgemeines - Vorderseite
1
2
3
4
Abb.2
Gas 320 Ace - Rückseite
1
2
3
4
5
6
7
8
Abb.3
Gas 620 Ace - Rückseite
1
2
3
10
1 Brenner
2 Zünd-/Ionisationstransformator
3 Wärmetauschergröße
5
4 Handlochdeckel
5 Luftzufuhranschluss
6 Flammenschauglas
7 Zünd-/Ionisationselektrode
8 Temperaturfühler des Wärmetauschers
6
9 Typschild
7
10 Siphon
8
11 Dokumentenfach
9
10
11
AD-3001552-01
1 Vorlaufanschluss
2 Zweiter Rücklaufanschluss
9
3 Rücklauftemperaturfühler (wenn kein zweiter Rücklauf eingebaut
ist)
4 Abgasstutzenanschluss
5 Rücklaufanschluss
6 Abgas-Prüföffnung
7 Abgastemperaturfühler
8 Kappe Kondenswassersammelschale
9 Luftdruckdifferenzschalter
10
10 Isolierungsset für Wärmetauscher
11 Rücklauftemperaturfühler (wenn ein zweiter Rücklauf eingebaut ist)
12 Nivellierfuß
11
12
AD-3001553-01
1 Vorlaufanschluss
2 Abgasstutzen
3 Rücklaufanschluss
4 Abgassammler
4
AD-3001554-01
7734312 - v.05 - 01102021
