Beschreibung
3.4 Aufbau des Typschilds
3.3 Bauform
Der Messumformer des Typs SITRANS FUS080 ist mit einem glasfaserverstärkten
Polyamidgehäuse für den Kompakt- und Getrennteinbau in normalen Betriebsumgebungen
ausgestattet. Bei getrenntem Einbau kann die Entfernung zwischen Durchflussmessgerät und
Messumformer bis zu 30 Meter betragen. In den Serien FUS380 und FUE380 sind die
Messaufnehmerkabel bereits am Messaufnehmer montiert.
Der Messumformer ist mit einem IP67/NEMA 4X/6-Gehäuse erhältlich und für die Verwendung
mit den folgenden Durchflussmessgeräten ausgelegt:
• SONOKIT (1-Pfad oder 2-Pfad)
• FUS380 (2-Pfad)
• FUE380 (2-Pfad)
Der Messumformer wird im Ersatzteilfall als Teil eines vollständigen
Durchflussmessgerätesystems bestellt. Er kann mit den gegebenen Messaufnehmerdaten
vorprogrammiert bestellt werden (Seriennummer des Systems).
3.4 Aufbau des Typschilds
Das Durchflussmessgerät FUS380 oder FUE380 wird mit verschiedenen Beschriftungen
(Typschildern) am Messumformer und Messaufnehmer geliefert. Messumformer und
Messaufnehmer sind gepaart.
Der Messumformer besitzt zwei Typschilder. Ein Schild (silber) befindet sich auf der Front des
Messumformers. Das Systemtypschild des Messumformers (weiß) befindet sich auf der rechten
Seite des Messumformers. Beide bieten nützliche Informationen über Gerät und System. Der
Messaufnehmer besitzt ein Typschild. Das Systemtypschild des Messaufnehmers (weiß)
befindet sich in der Mitte des Messaufnehmers.
Hinweis
Identifikation
Überprüfen Sie, ob Ihre Bestelldaten für das Gerät mit den Angaben auf den entsprechenden
Geräte- und Typschildern übereinstimmen.
16

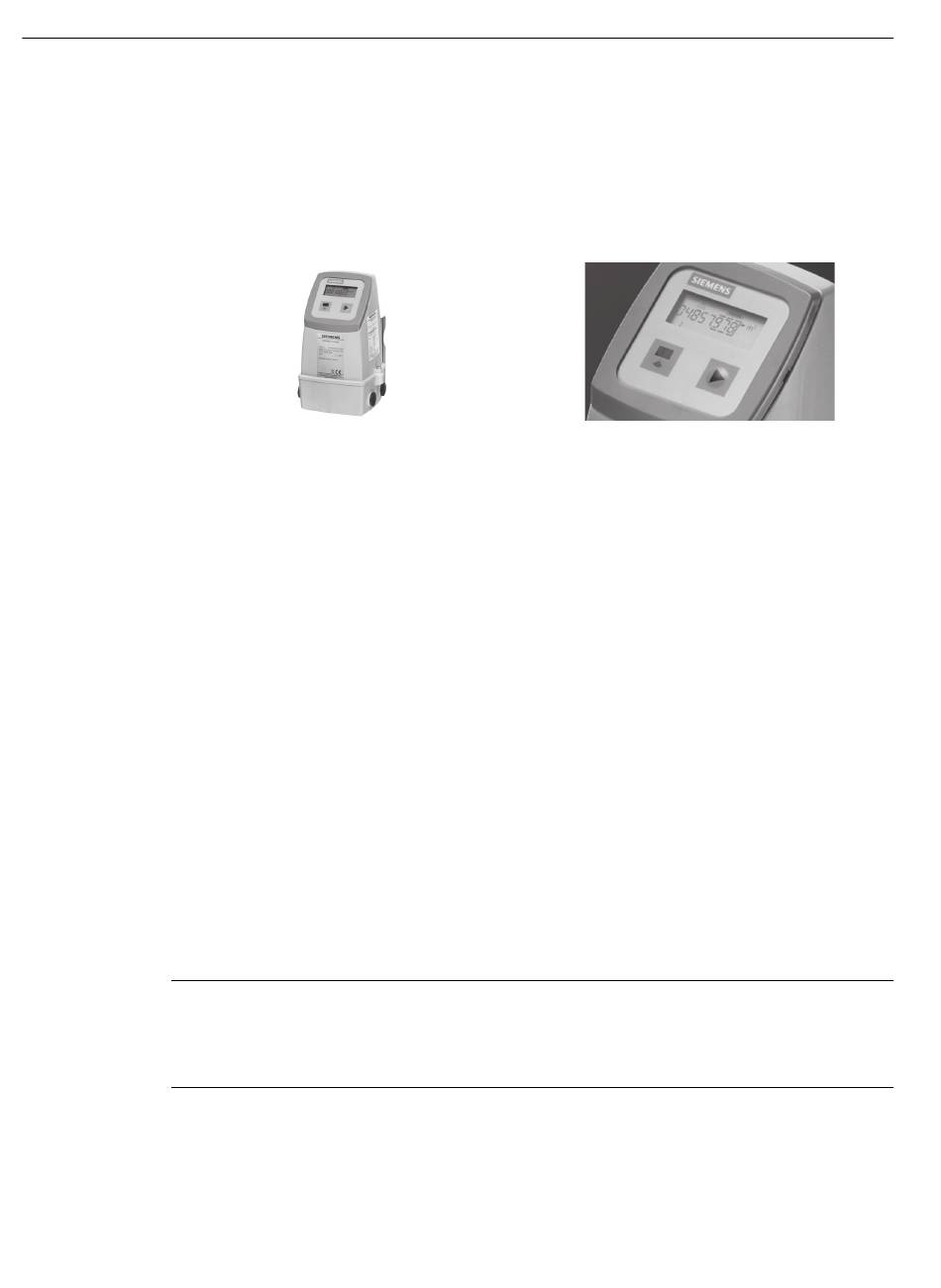

Messumformer SITRANS FUS080
Display SITRANS FUS080
SITRANS FUS380/FUE380
