Montarea vârfului de strung cu
4 dinți
1. Desfaceți, dacă este cazul planșaiba
(13). Țineți strâns arborele de antre-
nare (19) cu cheia fixă (16) și rotiți
planșaiba (13) de pe arborele de an-
trenare (19).
2. Țineți strâns arborele de antrenare (19)
cu cheia fixă (16).
3. Rotiți vârful de strung cu 4 dinți (1) cu
ajutorul celei de a doua chei fixe (16)
pe arborele de antrenare.
Pentru strunjirea de tăvi sau oale planșaiba
(13) trebuie să fie utilizată în locul vârfului
de strung cu 4 dinți (1).
Montarea planșaibei
1. Desfaceți, dacă este cazul vârful de
strung cu 4 dinți (1). Pentru aceasta
așezați ambele chei (16) pe arbore-
le de antrenare (19) și pe vârful de
strung cu 4 dinți (1) și rotiți vârful de
strung cu 4 dinți (1).
2. Țineți strâns arborele de antrenare (19)
cu cheia fixă (16).
3. Rotiți planșaiba (13) pe arborele de
antrenare (19).

Exploatare

Selectarea turației
Ștecărul nu poate fi introdus la
reglarea turației.
Alegerea turației corecte:
- În cazul pieselor noi de prelucrat
selectați mai întâi o turație mică.
Creșteți turația cu echilibrarea crescută
a piesei de prelucrat.
- Selecția turației corecte depinde de
mai mulți factori, de ex. material, dia-
22
metru, lungime și echilibrarea piesei
de prelucrat. În principiu este valabil:
În cazul lemnului dur, pieselor de pre-
lucrat rotunde, lungi sau cu diametru
mare selectați o turație mică.

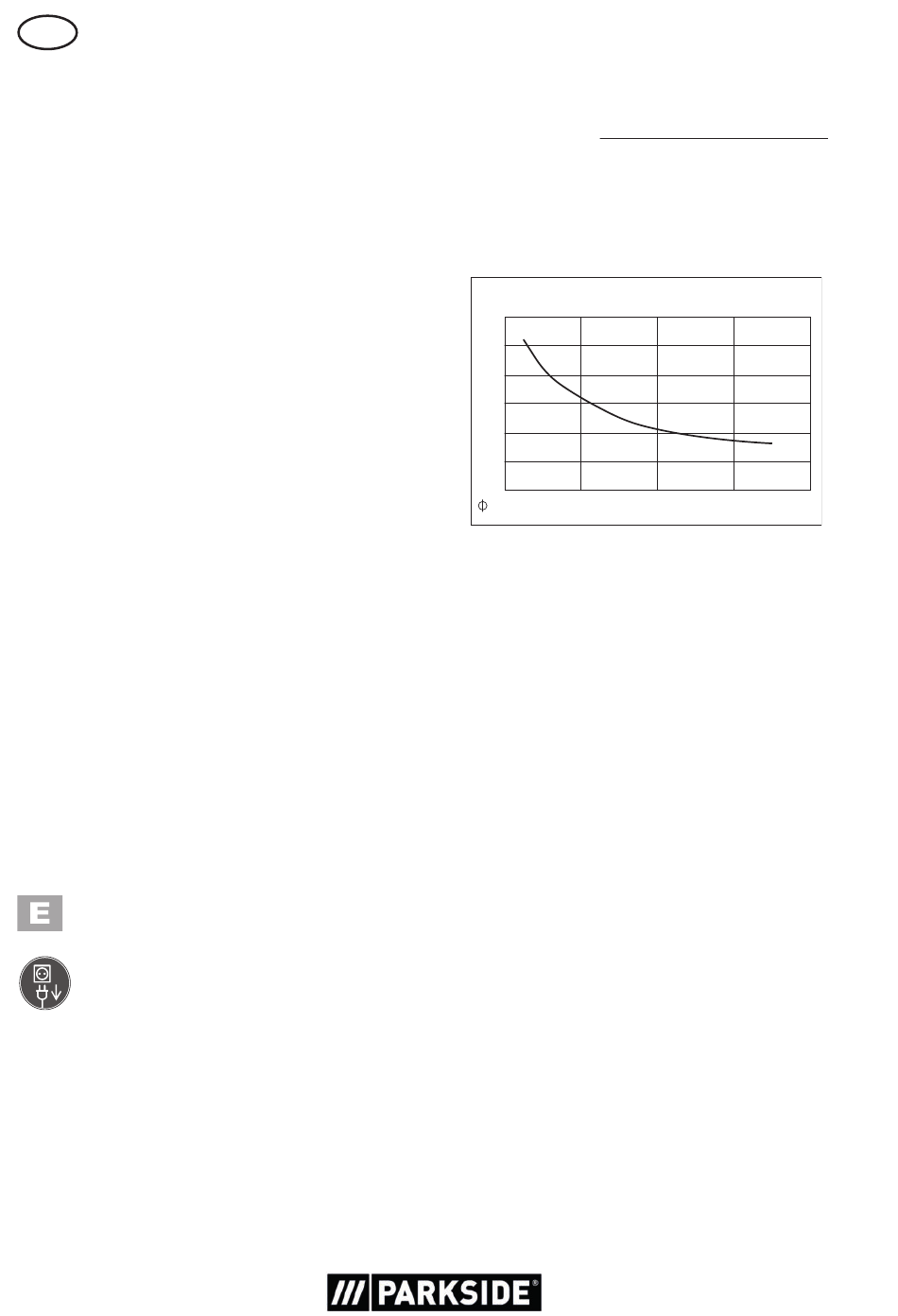

- Orientați-vă la selectarea turației din
tabelul:
-1
min
3000
2500
2000
1500
1000
500
0
0 100
Pe axa x este specificat diametrul
piesei de prelucrat. Pe axa y se citește
turația.
Mergeți la diametrul piesei de preluc-
rat vertical în sus și citiți turația la care
linia imaginară verticală întâlnește
curba.
1. Desfaceți cele două șuruburi de închi-
dere (20) al celor două capace pentru
angrenaj (21).
2. Deschideți capacele pentru angrenaj
(21).
3. Desfaceți șuruburile de fixare (22) ale
unității motorului cu cheia hexagonală
(12).
4. Ridicați unitatea motorului (23) prin
acţionarea pârghiei (24) pentru a
descongestiona curelele trapezoidale
(26).
5. Fixați unitatea motorului (23) prin
strângerea șurubului de fixare (22).
6. Așezați curelele trapezoidale (26)
pe canelura dorită a discului de an-
trenare (25), pentru a atinge turația
specificată:
200 300 400
mm
