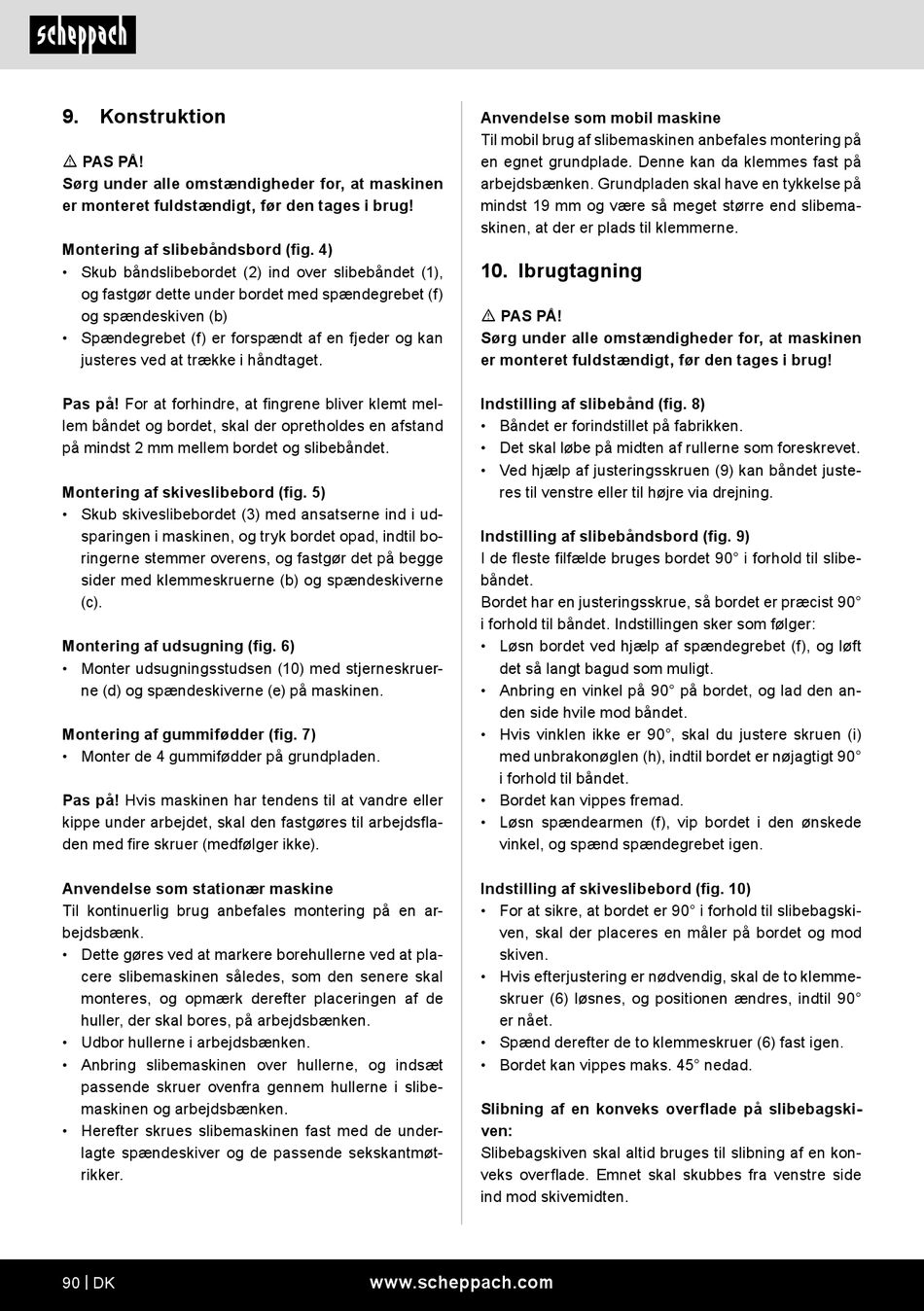

9.

Konstruktion

m PAS PÅ!
Sørg under alle omstændigheder for, at maskinen
er monteret fuldstændigt, før den tages i brug!
Montering af slibebåndsbord (fig. 4)
• Skub båndslibebordet (2) ind over slibebåndet (1),
og fastgør dette under bordet med spændegrebet (f)
og spændeskiven (b)
• Spændegrebet (f) er forspændt af en fjeder og kan
justeres ved at trække i håndtaget.
Pas på! For at forhindre, at fingrene bliver klemt mel-
lem båndet og bordet, skal der opretholdes en afstand
på mindst 2 mm mellem bordet og slibebåndet.
Montering af skiveslibebord (fig. 5)
• Skub skiveslibebordet (3) med ansatserne ind i ud-
sparingen i maskinen, og tryk bordet opad, indtil bo-
ringerne stemmer overens, og fastgør det på begge
sider med klemmeskruerne (b) og spændeskiverne
(c).
Montering af udsugning (fig. 6)
• Monter udsugningsstudsen (10) med stjerneskruer-
ne (d) og spændeskiverne (e) på maskinen.
Montering af gummifødder (fig. 7)
• Monter de 4 gummifødder på grundpladen.
Pas på! Hvis maskinen har tendens til at vandre eller
kippe under arbejdet, skal den fastgøres til arbejdsfla-
den med fire skruer (medfølger ikke).
Anvendelse som stationær maskine
Til kontinuerlig brug anbefales montering på en ar-
bejdsbænk.
• Dette gøres ved at markere borehullerne ved at pla-
cere slibemaskinen således, som den senere skal
monteres, og opmærk derefter placeringen af de
huller, der skal bores, på arbejdsbænken.
• Udbor hullerne i arbejdsbænken.
• Anbring slibemaskinen over hullerne, og indsæt
passende skruer ovenfra gennem hullerne i slibe-
maskinen og arbejdsbænken.
• Herefter skrues slibemaskinen fast med de under-
lagte spændeskiver og de passende sekskantmøt-
rikker.
90 | DK
Anvendelse som mobil maskine
Til mobil brug af slibemaskinen anbefales montering på
en egnet grundplade. Denne kan da klemmes fast på
arbejdsbænken. Grundpladen skal have en tykkelse på
mindst 19 mm og være så meget større end slibema-
skinen, at der er plads til klemmerne.

10. Ibrugtagning

m PAS PÅ!
Sørg under alle omstændigheder for, at maskinen
er monteret fuldstændigt, før den tages i brug!
Indstilling af slibebånd (fig. 8)
• Båndet er forindstillet på fabrikken.
• Det skal løbe på midten af rullerne som foreskrevet.
• Ved hjælp af justeringsskruen (9) kan båndet juste-
res til venstre eller til højre via drejning.
Indstilling af slibebåndsbord (fig. 9)
I de fleste filfælde bruges bordet 90° i forhold til slibe-
båndet.
Bordet har en justeringsskrue, så bordet er præcist 90°
i forhold til båndet. Indstillingen sker som følger:
• Løsn bordet ved hjælp af spændegrebet (f), og løft
det så langt bagud som muligt.
• Anbring en vinkel på 90° på bordet, og lad den an-
den side hvile mod båndet.
• Hvis vinklen ikke er 90°, skal du justere skruen (i)
med unbrakonøglen (h), indtil bordet er nøjagtigt 90°
i forhold til båndet.
• Bordet kan vippes fremad.
• Løsn spændearmen (f), vip bordet i den ønskede
vinkel, og spænd spændegrebet igen.
Indstilling af skiveslibebord (fig. 10)
• For at sikre, at bordet er 90° i forhold til slibebagski-
ven, skal der placeres en måler på bordet og mod
skiven.
• Hvis efterjustering er nødvendig, skal de to klemme-
skruer (6) løsnes, og positionen ændres, indtil 90°
er nået.
• Spænd derefter de to klemmeskruer (6) fast igen.
• Bordet kan vippes maks. 45° nedad.
Slibning af en konveks overflade på slibebagski-
ven:
Slibebagskiven skal altid bruges til slibning af en kon-
veks overflade. Emnet skal skubbes fra venstre side
ind mod skivemidten.
