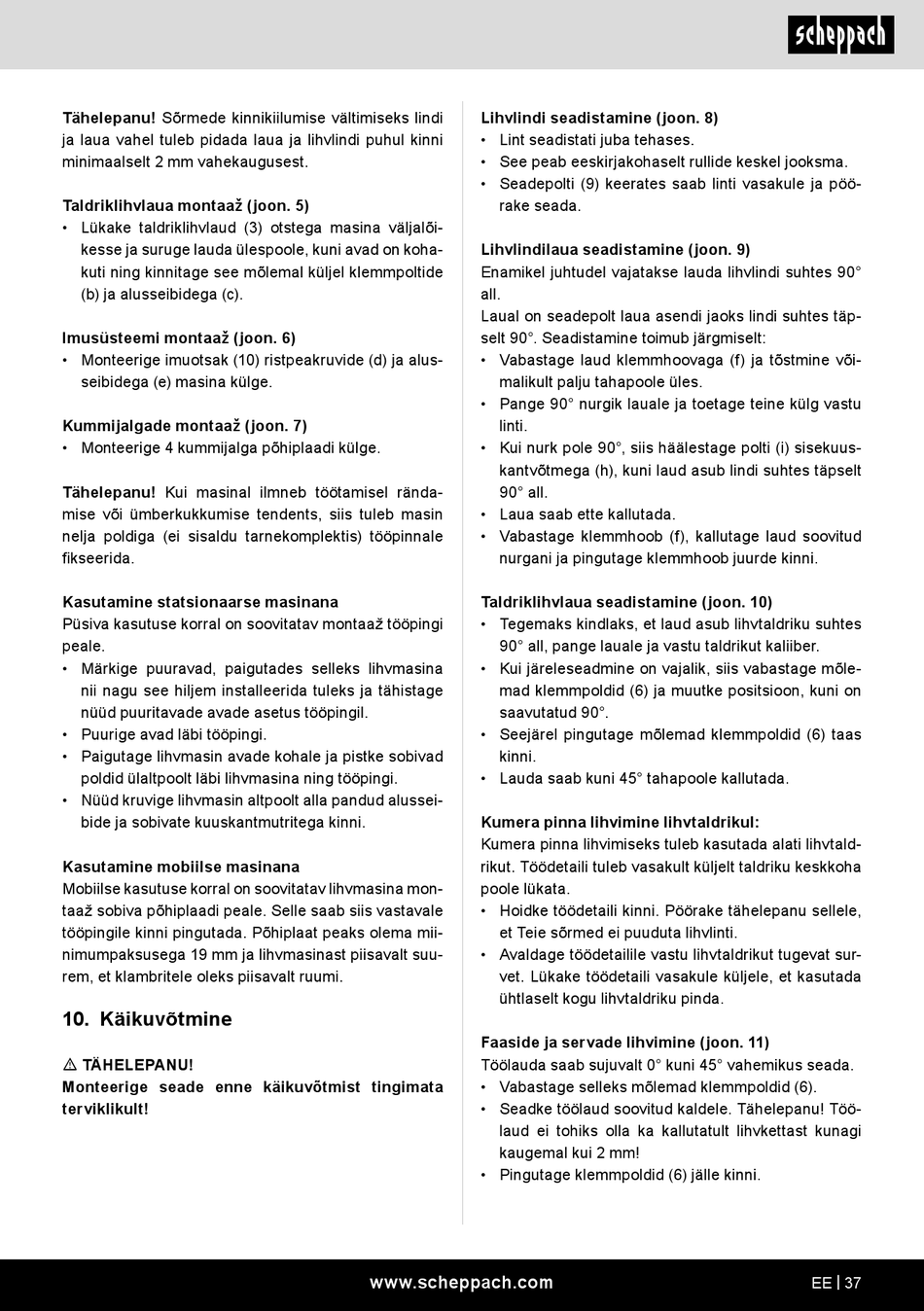

Tähelepanu! Sõrmede kinnikiilumise vältimiseks lindi
ja laua vahel tuleb pidada laua ja lihvlindi puhul kinni
minimaalselt 2 mm vahekaugusest.
Taldriklihvlaua montaaž (joon. 5)
• Lükake taldriklihvlaud (3) otstega masina väljalõi-
kesse ja suruge lauda ülespoole, kuni avad on koha-
kuti ning kinnitage see mõlemal küljel klemmpoltide
(b) ja alusseibidega (c).
Imusüsteemi montaaž (joon. 6)
• Monteerige imuotsak (10) ristpeakruvide (d) ja alus-
seibidega (e) masina külge.
Kummijalgade montaaž (joon. 7)
• Monteerige 4 kummijalga põhiplaadi külge.
Tähelepanu! Kui masinal ilmneb töötamisel rända-
mise või ümberkukkumise tendents, siis tuleb masin
nelja poldiga (ei sisaldu tarnekomplektis) tööpinnale
fikseerida.
Kasutamine statsionaarse masinana
Püsiva kasutuse korral on soovitatav montaaž tööpingi
peale.
• Märkige puuravad, paigutades selleks lihvmasina
nii nagu see hiljem installeerida tuleks ja tähistage
nüüd puuritavade avade asetus tööpingil.
• Puurige avad läbi tööpingi.
• Paigutage lihvmasin avade kohale ja pistke sobivad
poldid ülaltpoolt läbi lihvmasina ning tööpingi.
• Nüüd kruvige lihvmasin altpoolt alla pandud alussei-
bide ja sobivate kuuskantmutritega kinni.
Kasutamine mobiilse masinana
Mobiilse kasutuse korral on soovitatav lihvmasina mon-
taaž sobiva põhiplaadi peale. Selle saab siis vastavale
tööpingile kinni pingutada. Põhiplaat peaks olema mii-
nimumpaksusega 19 mm ja lihvmasinast piisavalt suu-
rem, et klambritele oleks piisavalt ruumi.
10. Käikuvõtmine
m TÄHELEPANU!
Monteerige seade enne käikuvõtmist tingimata
terviklikult!
Lihvlindi seadistamine (joon. 8)
• Lint seadistati juba tehases.
• See peab eeskirjakohaselt rullide keskel jooksma.
• Seadepolti (9) keerates saab linti vasakule ja pöö-
rake seada.
Lihvlindilaua seadistamine (joon. 9)
Enamikel juhtudel vajatakse lauda lihvlindi suhtes 90°
all.
Laual on seadepolt laua asendi jaoks lindi suhtes täp-
selt 90°. Seadistamine toimub järgmiselt:
• Vabastage laud klemmhoovaga (f) ja tõstmine või-
malikult palju tahapoole üles.
• Pange 90° nurgik lauale ja toetage teine külg vastu
linti.
• Kui nurk pole 90°, siis häälestage polti (i) sisekuus-
kantvõtmega (h), kuni laud asub lindi suhtes täpselt
90° all.
• Laua saab ette kallutada.
• Vabastage klemmhoob (f), kallutage laud soovitud
nurgani ja pingutage klemmhoob juurde kinni.
Taldriklihvlaua seadistamine (joon. 10)
• Tegemaks kindlaks, et laud asub lihvtaldriku suhtes
90° all, pange lauale ja vastu taldrikut kaliiber.
• Kui järeleseadmine on vajalik, siis vabastage mõle-
mad klemmpoldid (6) ja muutke positsioon, kuni on
saavutatud 90°.
• Seejärel pingutage mõlemad klemmpoldid (6) taas
kinni.
• Lauda saab kuni 45° tahapoole kallutada.
Kumera pinna lihvimine lihvtaldrikul:
Kumera pinna lihvimiseks tuleb kasutada alati lihvtald-
rikut. Töödetaili tuleb vasakult küljelt taldriku keskkoha
poole lükata.
• Hoidke töödetaili kinni. Pöörake tähelepanu sellele,
et Teie sõrmed ei puuduta lihvlinti.
• Avaldage töödetailile vastu lihvtaldrikut tugevat sur-
vet. Lükake töödetaili vasakule küljele, et kasutada
ühtlaselt kogu lihvtaldriku pinda.
Faaside ja servade lihvimine (joon. 11)
Töölauda saab sujuvalt 0° kuni 45° vahemikus seada.
• Vabastage selleks mõlemad klemmpoldid (6).
• Seadke töölaud soovitud kaldele. Tähelepanu! Töö-
laud ei tohiks olla ka kallutatult lihvkettast kunagi
kaugemal kui 2 mm!
• Pingutage klemmpoldid (6) jälle kinni.
