ABB i-bus® KNX ANSCHLUSSBILD
4

Anschlussbild

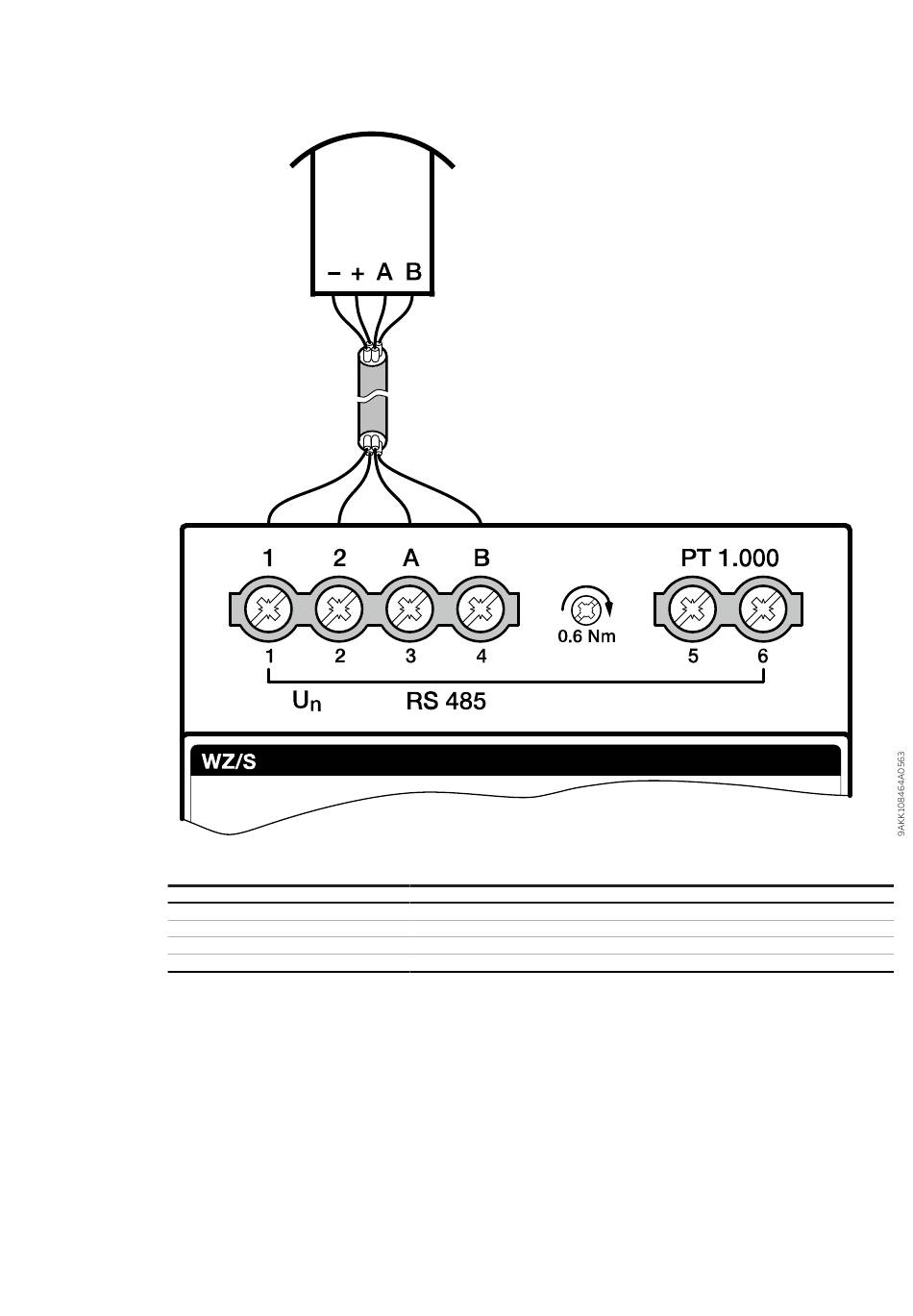

Abb. 4: Anschluss Wettersensor WES/A an Wetterzentrale WZ/S
Klemme WES/A
A (DATA +)
B (DATA -)
- (GND)
+ (24 V)
Hinweis zur Navigation im PDF: Tastenkombination 'Alt + Pfeil links'
springt zur vorherigen Ansicht/Seite
Aderfarbe
rot
schwarz
weiß
gelb
Endkundenanleitung | DE | WES/A 4.1.1 | 9AKK108464A0562 Rev. A 6
Klemme WZ/S
A
B
1
2
