ABB i-bus® KNX WETTERSENSOR WES/A 3.1 DURCH WETTERSENSOR BASIC WES/A 4.1.1 ERSETZEN

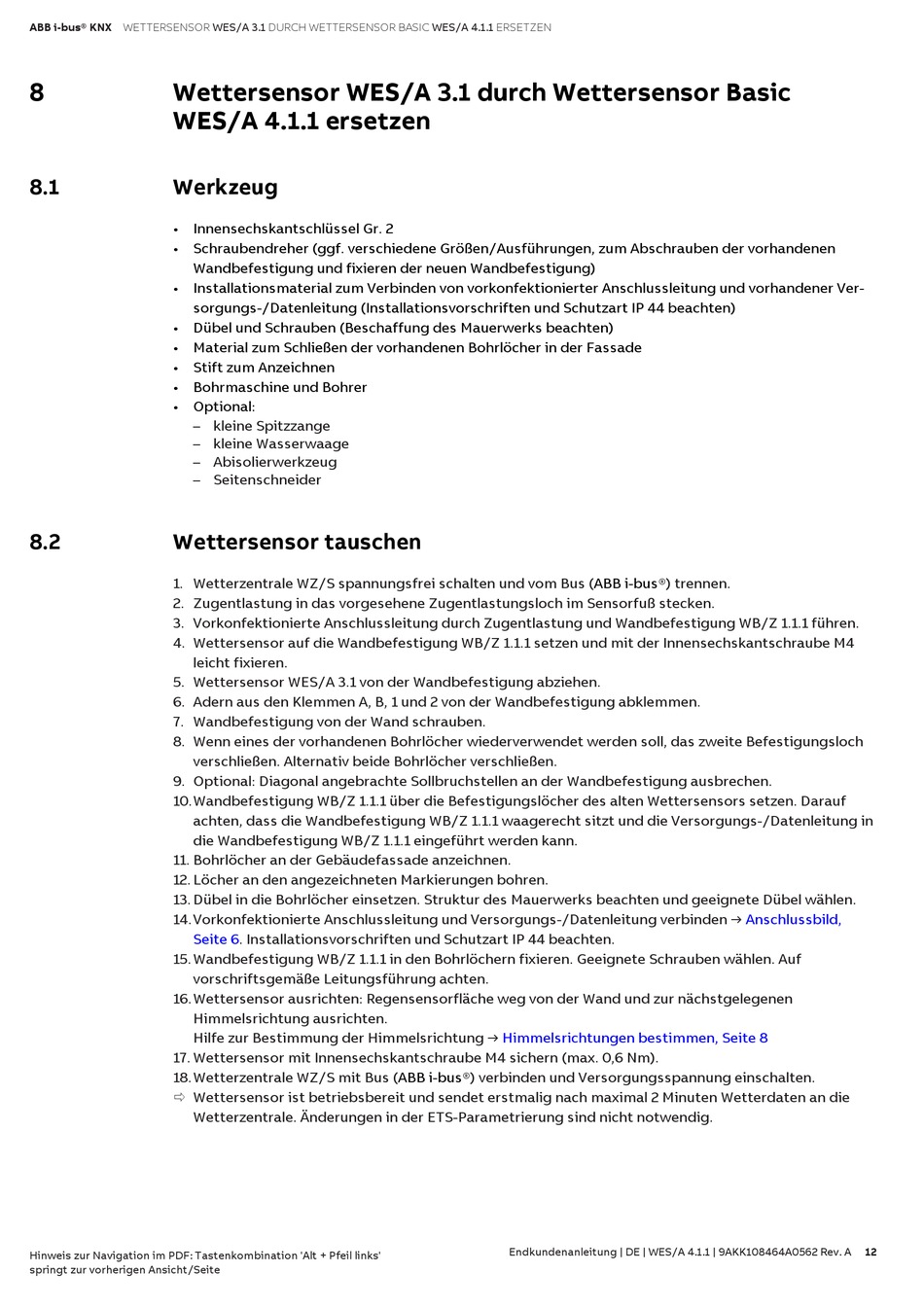

8 Wettersensor WES/A 3.1 durch Wettersensor Basic
WES/A 4.1.1 ersetzen
8.1

Werkzeug

• Innensechskantschlüssel Gr. 2
• Schraubendreher (ggf. verschiedene Größen/Ausführungen, zum Abschrauben der vorhandenen
Wandbefestigung und fixieren der neuen Wandbefestigung)
• Installationsmaterial zum Verbinden von vorkonfektionierter Anschlussleitung und vorhandener Ver-
sorgungs-/Datenleitung (Installationsvorschriften und Schutzart IP 44 beachten)
• Dübel und Schrauben (Beschaffung des Mauerwerks beachten)
• Material zum Schließen der vorhandenen Bohrlöcher in der Fassade
• Stift zum Anzeichnen
• Bohrmaschine und Bohrer
• Optional:
– kleine Spitzzange
– kleine Wasserwaage
– Abisolierwerkzeug
– Seitenschneider
8.2

Wettersensor tauschen

1. Wetterzentrale WZ/S spannungsfrei schalten und vom Bus
2. Zugentlastung in das vorgesehene Zugentlastungsloch im Sensorfuß stecken.
3. Vorkonfektionierte Anschlussleitung durch Zugentlastung und Wandbefestigung WB/Z 1.1.1 führen.
4. Wettersensor auf die Wandbefestigung WB/Z 1.1.1 setzen und mit der Innensechskantschraube M4
leicht fixieren.
5. Wettersensor WES/A 3.1 von der Wandbefestigung abziehen.
6. Adern aus den Klemmen A, B, 1 und 2 von der Wandbefestigung abklemmen.
7. Wandbefestigung von der Wand schrauben.
8. Wenn eines der vorhandenen Bohrlöcher wiederverwendet werden soll, das zweite Befestigungsloch
verschließen. Alternativ beide Bohrlöcher verschließen.
9. Optional: Diagonal angebrachte Sollbruchstellen an der Wandbefestigung ausbrechen.
10.Wandbefestigung WB/Z 1.1.1 über die Befestigungslöcher des alten Wettersensors setzen. Darauf
achten, dass die Wandbefestigung WB/Z 1.1.1 waagerecht sitzt und die Versorgungs-/Datenleitung in
die Wandbefestigung WB/Z 1.1.1 eingeführt werden kann.
11. Bohrlöcher an der Gebäudefassade anzeichnen.
12. Löcher an den angezeichneten Markierungen bohren.
13. Dübel in die Bohrlöcher einsetzen. Struktur des Mauerwerks beachten und geeignete Dübel wählen.
14.Vorkonfektionierte Anschlussleitung und Versorgungs-/Datenleitung verbinden → ⁠
Seite ⁠ ⁠ 6
15. Wandbefestigung WB/Z 1.1.1 in den Bohrlöchern fixieren. Geeignete Schrauben wählen. Auf
vorschriftsgemäße Leitungsführung achten.
16. Wettersensor ausrichten: Regensensorfläche weg von der Wand und zur nächstgelegenen
Himmelsrichtung ausrichten.
Hilfe zur Bestimmung der Himmelsrichtung → ⁠
17. Wettersensor mit Innensechskantschraube M4 sichern (max. 0,6 Nm).
18. Wetterzentrale WZ/S mit Bus
ð Wettersensor ist betriebsbereit und sendet erstmalig nach maximal 2 Minuten Wetterdaten an die
Wetterzentrale. Änderungen in der ETS-Parametrierung sind nicht notwendig.
Hinweis zur Navigation im PDF: Tastenkombination 'Alt + Pfeil links'
springt zur vorherigen Ansicht/Seite
. Installationsvorschriften und Schutzart IP 44 beachten.
(ABB
(ABB
H immelsrichtungen bestimmen, Seite ⁠ ⁠ 8
i‑bus®) verbinden und Versorgungsspannung einschalten.
Endkundenanleitung | DE | WES/A 4.1.1 | 9AKK108464A0562 Rev. A 12
