ABB i-bus® KNX WETTERSENSOR AM MAST MONTIEREN
7

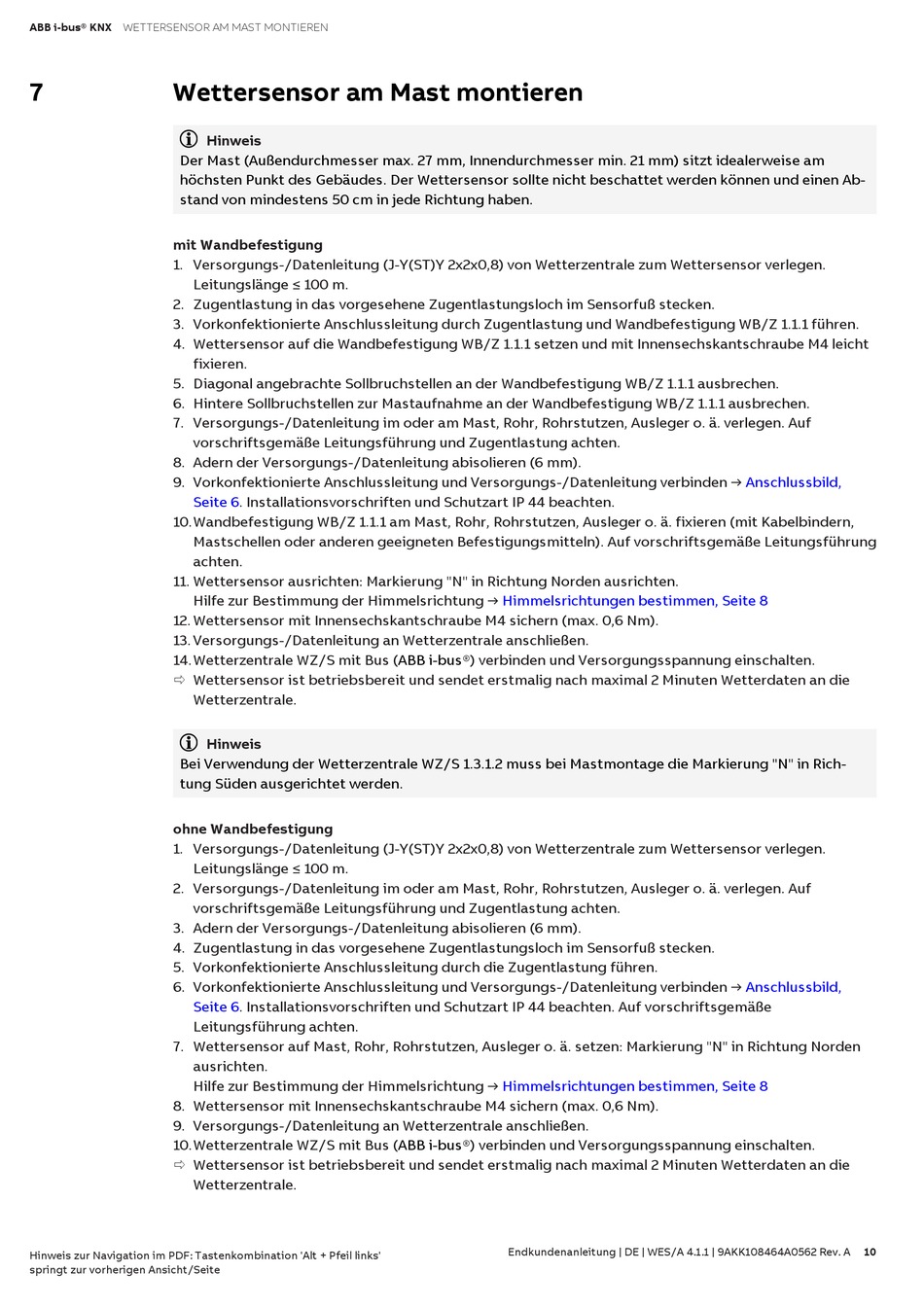

Wettersensor am Mast montieren

Der Mast (Außendurchmesser max. 27 mm, Innendurchmesser min. 21 mm) sitzt idealerweise am
höchsten Punkt des Gebäudes. Der Wettersensor sollte nicht beschattet werden können und einen Ab-
stand von mindestens 50 cm in jede Richtung haben.
mit Wandbefestigung
1. Versorgungs-/Datenleitung (J-Y(ST)Y 2x2x0,8) von Wetterzentrale zum Wettersensor verlegen.
Leitungslänge ≤ 100 m.
2. Zugentlastung in das vorgesehene Zugentlastungsloch im Sensorfuß stecken.
3. Vorkonfektionierte Anschlussleitung durch Zugentlastung und Wandbefestigung WB/Z 1.1.1 führen.
4. Wettersensor auf die Wandbefestigung WB/Z 1.1.1 setzen und mit Innensechskantschraube M4 leicht
fixieren.
5. Diagonal angebrachte Sollbruchstellen an der Wandbefestigung WB/Z 1.1.1 ausbrechen.
6. Hintere Sollbruchstellen zur Mastaufnahme an der Wandbefestigung WB/Z 1.1.1 ausbrechen.
7. Versorgungs-/Datenleitung im oder am Mast, Rohr, Rohrstutzen, Ausleger o. ä. verlegen. Auf
vorschriftsgemäße Leitungsführung und Zugentlastung achten.
8. Adern der Versorgungs-/Datenleitung abisolieren (6 mm).
9. Vorkonfektionierte Anschlussleitung und Versorgungs-/Datenleitung verbinden → ⁠
Seite ⁠ ⁠ 6
10.Wandbefestigung WB/Z 1.1.1 am Mast, Rohr, Rohrstutzen, Ausleger o. ä. fixieren (mit Kabelbindern,
Mastschellen oder anderen geeigneten Befestigungsmitteln). Auf vorschriftsgemäße Leitungsführung
achten.
11. Wettersensor ausrichten: Markierung "N" in Richtung Norden ausrichten.
Hilfe zur Bestimmung der Himmelsrichtung → ⁠
12. Wettersensor mit Innensechskantschraube M4 sichern (max. 0,6 Nm).
13. Versorgungs-/Datenleitung an Wetterzentrale anschließen.
14.Wetterzentrale WZ/S mit Bus
ð Wettersensor ist betriebsbereit und sendet erstmalig nach maximal 2 Minuten Wetterdaten an die
Wetterzentrale.
Bei Verwendung der Wetterzentrale WZ/S 1.3.1.2 muss bei Mastmontage die Markierung "N" in Rich-
tung Süden ausgerichtet werden.
ohne Wandbefestigung
1. Versorgungs-/Datenleitung (J-Y(ST)Y 2x2x0,8) von Wetterzentrale zum Wettersensor verlegen.
Leitungslänge ≤ 100 m.
2. Versorgungs-/Datenleitung im oder am Mast, Rohr, Rohrstutzen, Ausleger o. ä. verlegen. Auf
vorschriftsgemäße Leitungsführung und Zugentlastung achten.
3. Adern der Versorgungs-/Datenleitung abisolieren (6 mm).
4. Zugentlastung in das vorgesehene Zugentlastungsloch im Sensorfuß stecken.
5. Vorkonfektionierte Anschlussleitung durch die Zugentlastung führen.
6. Vorkonfektionierte Anschlussleitung und Versorgungs-/Datenleitung verbinden → ⁠
Seite ⁠ ⁠ 6
Leitungsführung achten.
7. Wettersensor auf Mast, Rohr, Rohrstutzen, Ausleger o. ä. setzen: Markierung "N" in Richtung Norden
ausrichten.
Hilfe zur Bestimmung der Himmelsrichtung → ⁠
8. Wettersensor mit Innensechskantschraube M4 sichern (max. 0,6 Nm).
9. Versorgungs-/Datenleitung an Wetterzentrale anschließen.
10.Wetterzentrale WZ/S mit Bus
ð Wettersensor ist betriebsbereit und sendet erstmalig nach maximal 2 Minuten Wetterdaten an die
Wetterzentrale.
Hinweis zur Navigation im PDF: Tastenkombination 'Alt + Pfeil links'
springt zur vorherigen Ansicht/Seite
Hinweis
. Installationsvorschriften und Schutzart IP 44 beachten.
Hinweis
. Installationsvorschriften und Schutzart IP 44 beachten. Auf vorschriftsgemäße
H immelsrichtungen bestimmen, Seite ⁠ ⁠ 8
(ABB i‑bus®) verbinden und Versorgungsspannung einschalten.
H immelsrichtungen bestimmen, Seite ⁠ ⁠ 8
(ABB i‑bus®) verbinden und Versorgungsspannung einschalten.
Endkundenanleitung | DE | WES/A 4.1.1 | 9AKK108464A0562 Rev. A 10
