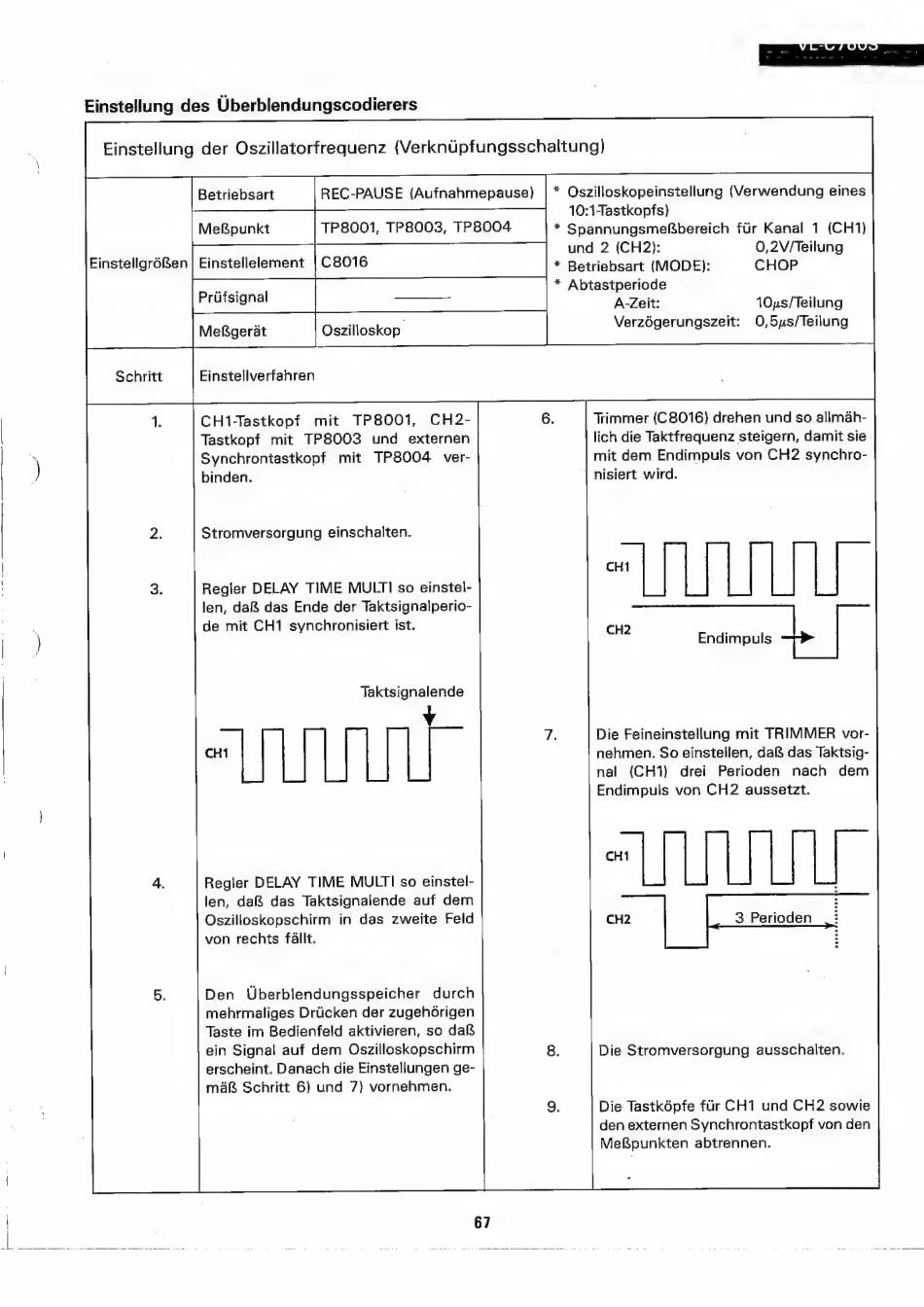

Sharp VL-C760S Serviceanleitung Seite 67

Einstellung des Uberblendungscodierers
Einstellgré6Ren
Betriebsart
Einstellverfahren
CH1-Tastkopf mit TP8001, CH2-
Tastkopf mit TP8003 und externen
Synchrontastkopf mit TP8004 ver-
binden.
Stromversorgung einschalten.
Regler DELAY TIME MULTI so einstel-
len, dal& das Ende der Taktsignalperio-
de mit CH1 synchronisiert ist.
Taktsignalende
¥v
Regler DELAY TIME MULTI so einstel-
len, daf& das Taktsignalende auf dem
Oszilloskopschirm in das zweite Feld
von rechts fallt.
Den Uberblendungsspeicher durch
mehrmaliges Drticken der zugeh6rigen
Taste im Bedienfeld aktivieren, so daf&
ein Signal auf dem Oszilloskopschirm
erscheint. Danach die Einstellungen ge-
mak Schritt 6) und 7) vornehmen.
67
rina |
* Qszilloskopeinstellung (Verwendung eines
10:1-Tastkopfs}
* Spannungsmef&bereich fur Kanal 1 (CH1)
und 2 (CH2):
* Betriebsart (MODE): CHOP
* Abtastperiode
0,2V/Teilung
A-Zeit: 10us/Teilung
Verzogerungszeit: 0O,5ys/Teilung
Trimmer (C8016) drehen und so allmah-
lich die Taktfrequenz steigern, damit sie
mit dem Endimpuls von CH2 synchro-
nisiert wird.
ae Endimpuls 1, |
Die Feineinstelung mit TFRIMMER vor-
nehmen, So einstellen, da das Taktsig-
nal (CH1) drei Perioden nach dem
Endimpuls von CH2 aussetzt.
3 Perioden
Die Stromversorgung ausschalten.
Die Tastké6pfe fur CH1 und CH2 sowie
den externen Synchrontastkopf von den
MeRpunkten abtrennen.
