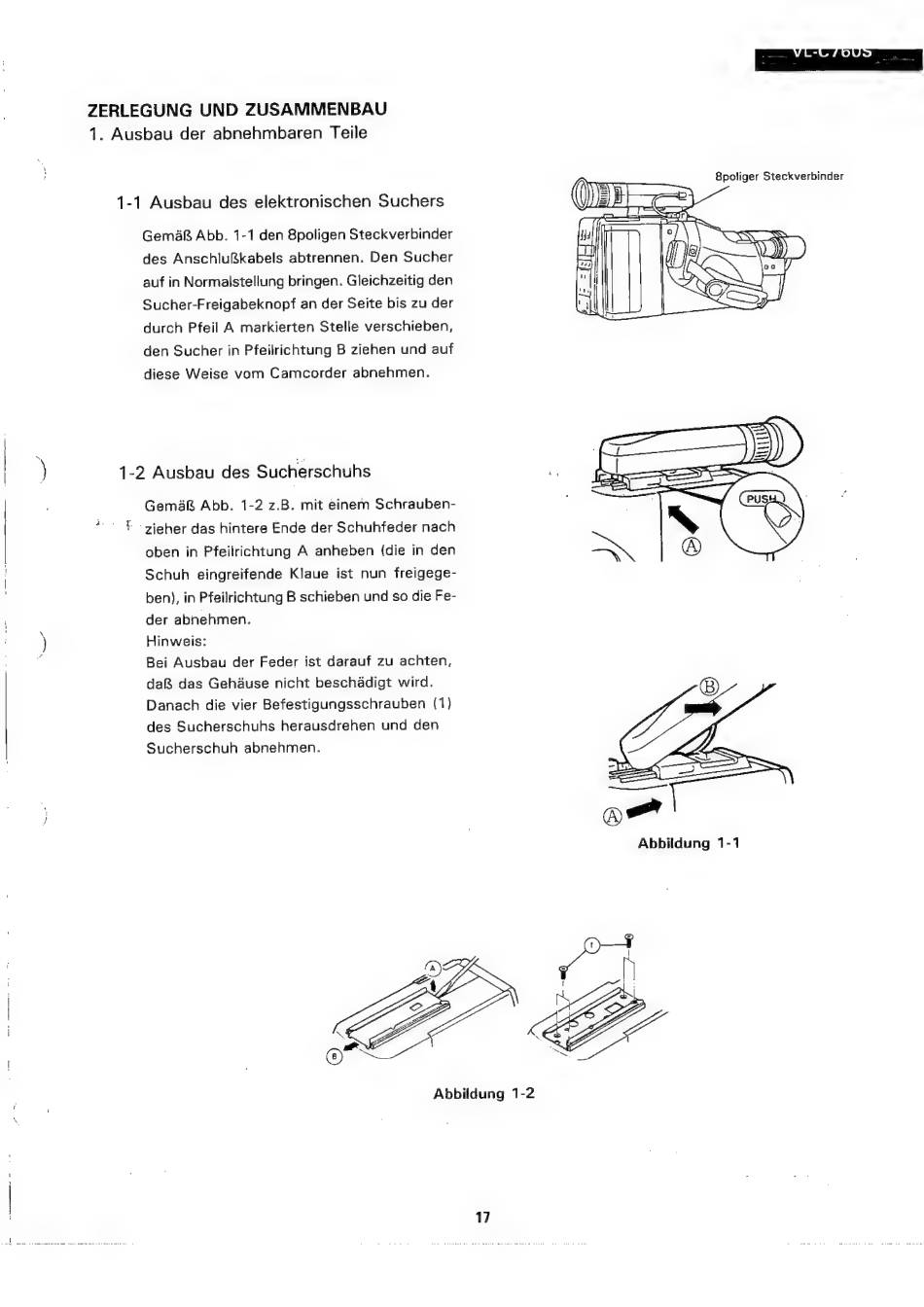

ZERLEGUNG
UND ZUSAMMENBAU
1. Ausbau der abnehmbaren
Teile
1-1 Ausbau des elektronischen Suchers
GemaR Abb. 1-1 den 8poligen Steckverbinder
des Anschlufkabels abtrennen. Den Sucher
auf in Normalstellung bringen. Gleichzeitig den
Sucher-Freigabeknopf an der Seite bis zu der
durch Pfeil
A markierten Stelle verschieben,
den Sucher in Pfeilrichtung B ziehen und auf
diese Weise vom Camcorder abnehmen.
1-2 Ausbau des Sucherschuhs
GemaR Abb. 1-2 z.B. mit einem Schrauben-
'zieher das hintere Ende der Schuhfeder nach
oben in Pfeilrichtung A anheben (die in den
Schuh
eingreifende Klaue ist nun freigege-
ben), in Pfeilrichtung B schieben und so die Fe-
der abnehmen.
Hinweis:
Bei Ausbau der Feder ist darauf zu achten,
da& das Gehause nicht beschadigt wird.
Danach die vier Befestigungsschrauben
(1)
des Sucherschuhs herausdrehen und den
Sucherschuh abnehmen.
8poliger Steckverbinder
Abbildung 1-1
Abbildung 1-2
7
