Vv i

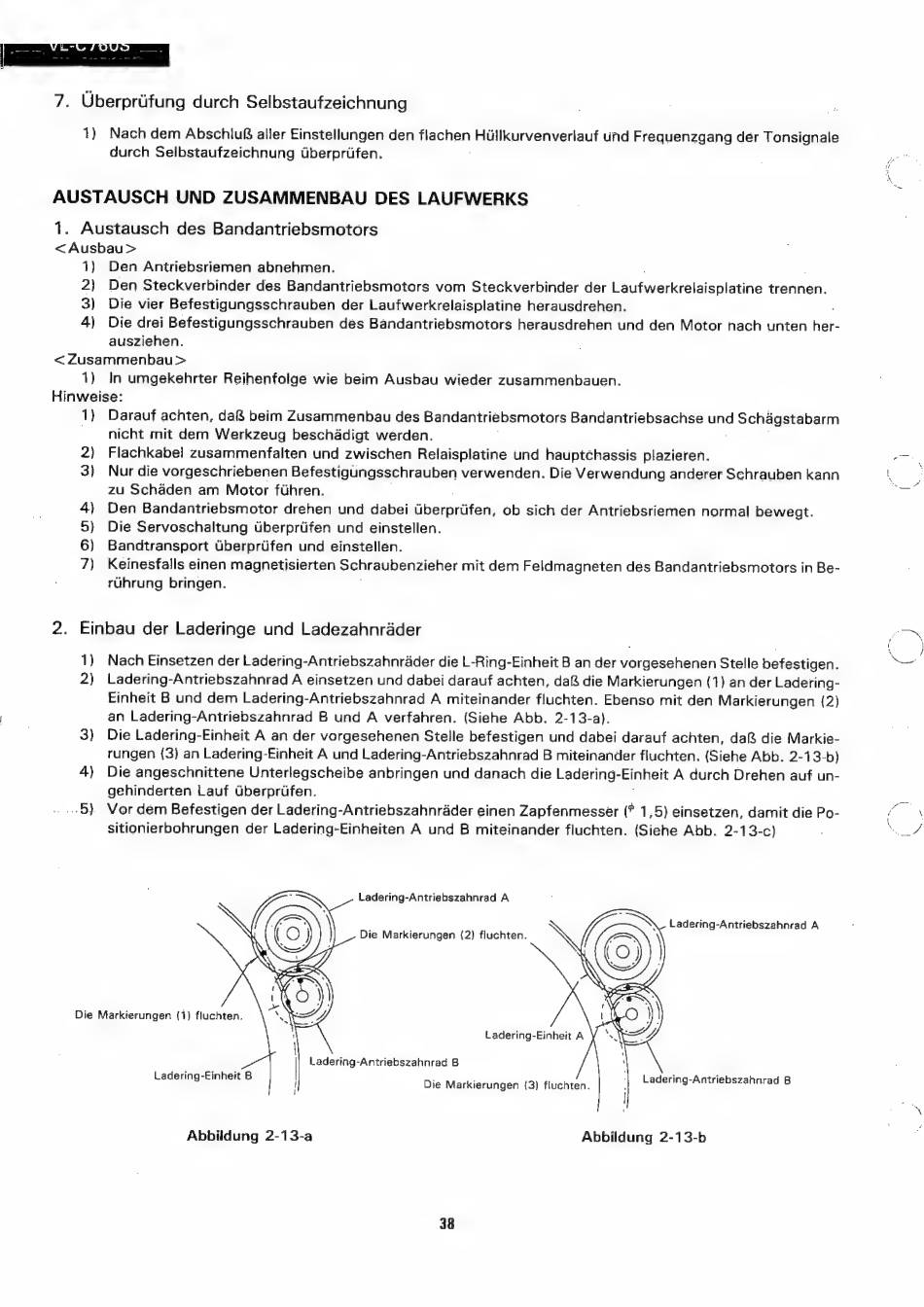

7. Uberpriifung durch Selbstaufzeichnung
1)
AUSTAUSCH UND ZUSAMMENBAU
DES LAUFWERKS
1. Austausch
des Bandantriebsmotors
<Ausbau >
1)
Den Antriebsriemen abnehmen.
2) Den Steckverbinder des Bandantriebsmotors vom Steckverbinder der Laufwerkrelaisplatine trennen.
3)
Die vier Befestigungsschrauben der Laufwerkrelaisplatine herausdrehen.
4)
Die drei Befestigungsschrauben des Bandantriebsmotors herausdrehen und den Motor nach unten Her
ausziehen.
<Zusammenbau >
1)
In umgekehrter Reihenfolge wie beim Ausbau wieder zusammenbauen.
Hinweise:
1)
Darauf achten, da& beim Zusammenbau des Bandantriebsmotors Bandantriebsachse und d Schagstabarm
nicht mit dem Werkzeug beschadigt werden.
2)
Flachkabel zusammenfalten und zwischen Relaisplatine und hauptchassis plazieren.
3)
Nur die vorgeschriebenen Befestigungsschrauben verwenden. Die Verwendung anderer Schrauben kann
zu Schaden am Motor fUhren.
4)
Den Bandantriebsmotor drehen und dabei diberprtifed: ob sich der Antriebsriemen normal bewegt.
5)
Die Servoschaltung Uberprtifen und einstellen.
6)
Bandtransport Uberprtifen und einstellen.
7)
Keinesfalls einen magnetisierten Schraubenzieher mit dem Feldmagneten des Bandantriebsmotors in Be-
ruhrung bringen.
2. Einbau der Laderinge und Ladezahnrader
1)
2)
3)
4)
5).
Die Markierungen (1) fluchten.
Ladering-Antriebszahnrad A
Ladering-Antriebszahnrad A
Die Markierungen {2) fluchten.
Ladering-Einheit B
Abbiidung 2-13-a
Abbildung 2-13-b
38
