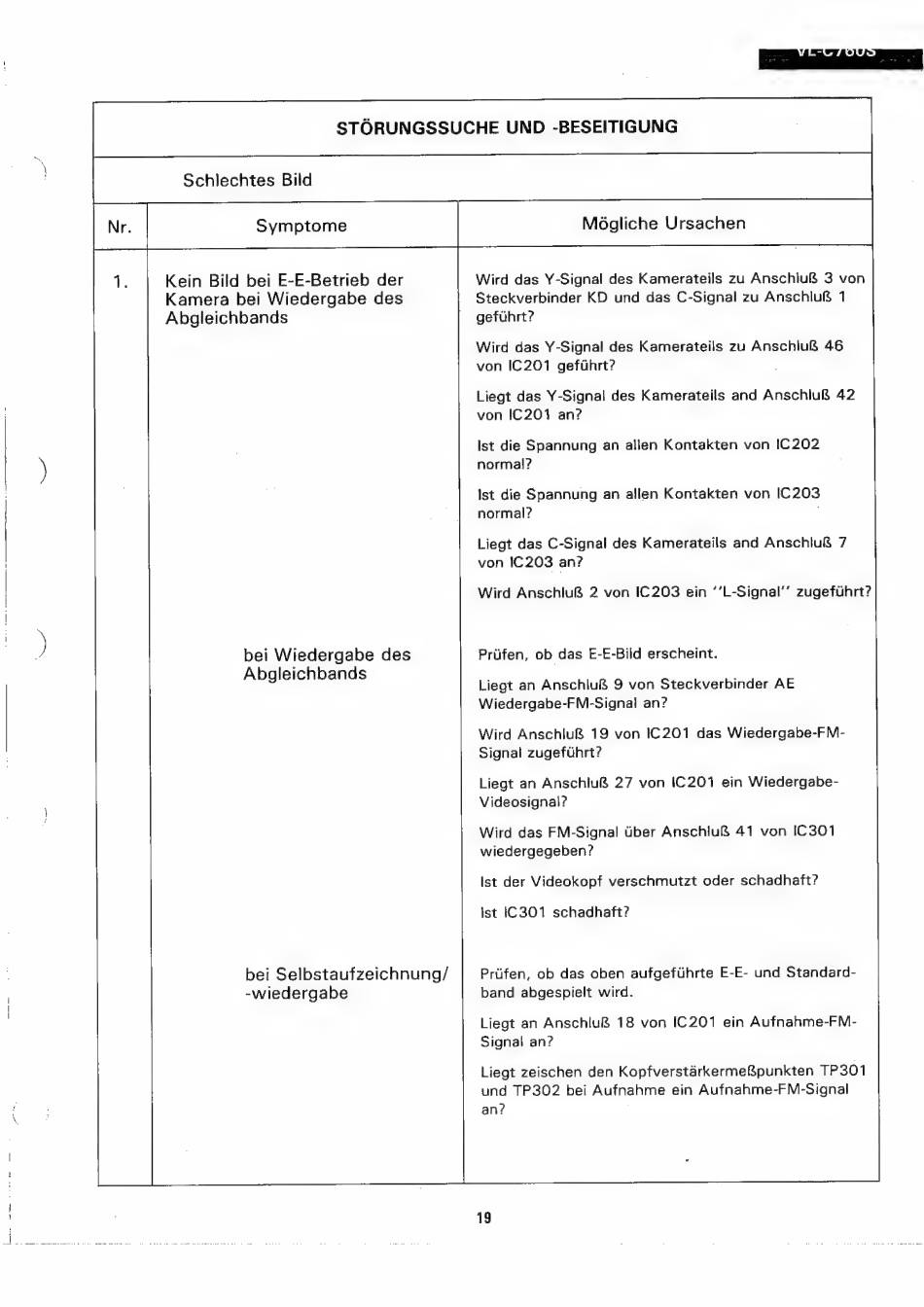

STORUNGSSUCHE UND -BESEITIGUNG
Schlechtes Bild
sie
Kein Bild bei E-E-Betrieb der
Kamera bei Wiedergabe des
Abgleichbands
Wird das Y-Signal des Kamerateils zu Anschluf& 3 von
Steckverbinder KD und das C-Signal zu Anschluf 1
gefuhrt?
Wird das Y-Signal des Kamerateils zu Anschluf& 46
von IC201 gefihrt?
Liegt das Y-Signal des Kamerateils and AnschluR& 42
von IC 201 an?
Ist die Spannung an allen Kontakten von IC202
normal?
Ist die Spannung an allen Kontakten von IC203
normal?
Liegt das C-Signal des Kamerateils and Anschlu& 7
von IC203 an?
Wird Anschlu®& 2 von IC 203 ein ''L-Signal'' zugefuhrt?
bei Wiedergabe des
Abgleichbands
Prien,
ob das E-E-Bild erscheint.
Liegt an Anschlu& 9 von Steckverbinder AE
Wiedergabe-FM-Signa! an?
Wird AnschluR& 19 von IC201
das Wiedergabe-FM-
Signal zugefthrt?
Liegt an Anschlu& 27 von IC201
ein Wiedergabe-
Videosignal?
Wird das FM-Signal Uber Anschiu& 41 von IC301
wiedergegeben?
Ist der Videokopf verschmutzt oder schadhaft?
Ist [C301
schadhaft?
bei Selbstaufzeichnung/
-wiedergabe
Priifen, ob das oben aufgeftihrte E-E- und Standard-
band abgespielt wird.
Liegt an Anschlu& 18 von IC201
ein Aufnahme-FM-
Signal an?
Liegt zeischen den Kopfverstarkerme&punkten TP301
und TP302 bei Aufnahme
ein Aufnahme-FM-Signal
an?
|
19
