Inhaltsverzeichnis
1.4.

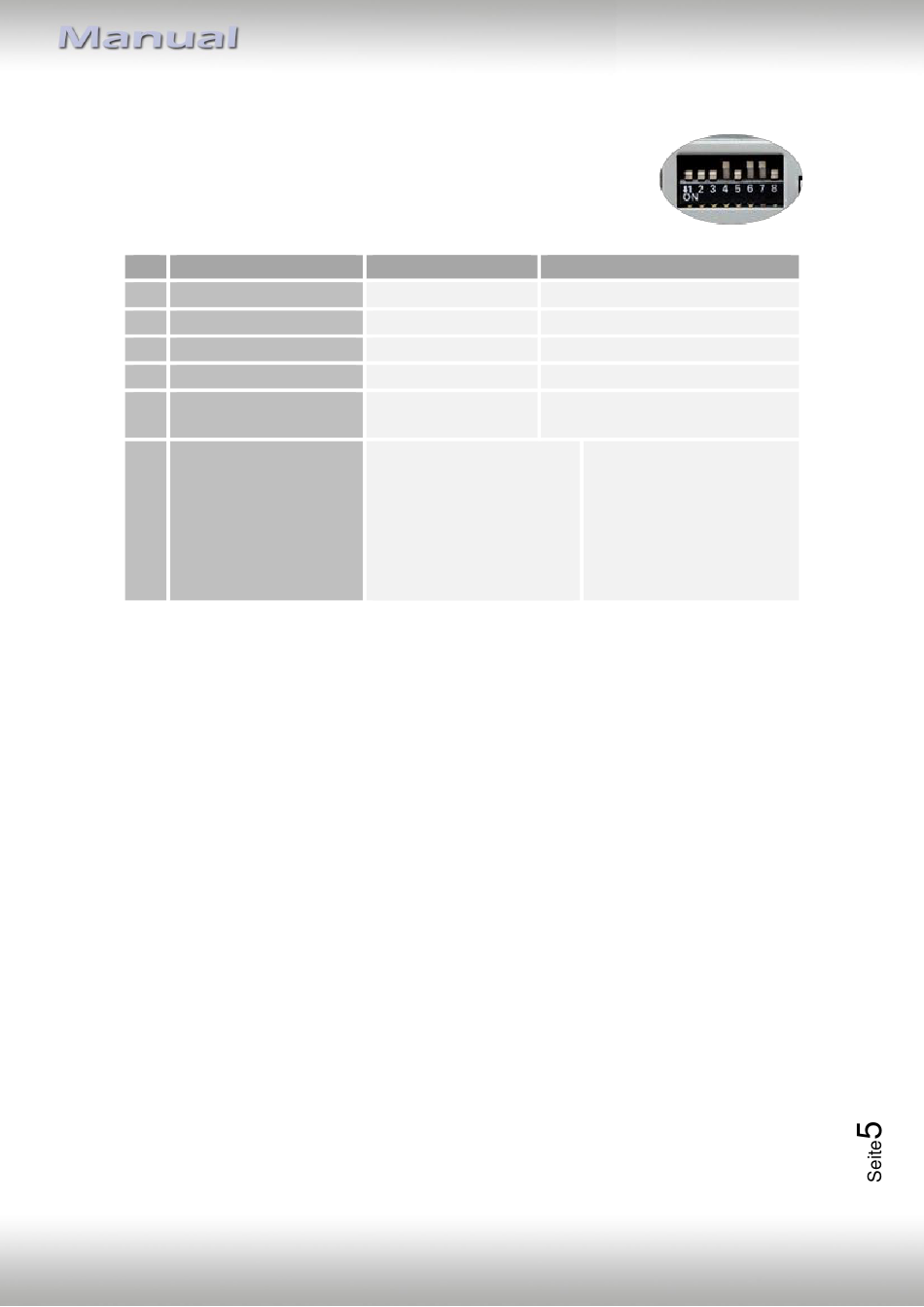

Einstellungen der 8 Dip-Schalter (schwarz)
Manche Einstellungen müssen über die 8-Pin Dip-Schalter des Video-
Interface vorgenommen werden. Dip Position "unten" ist ON und
Position "oben" ist OFF.
Dip
Funktion
1
Ohne Funktion
2
Video 1
3
Video 2
4
Fahrzeug Auswahl
5
Art der
Rückfahrkamera
6
7
Monitor Auswahl
8
Detaillierte Informationen in den folgenden Kapiteln.
1.4.1.1.
Aktivierung der Interface-Video-Eingänge (Dip 2-3)
Nur auf die per Dip Schalter aktivierten Video-Eingänge kann beim Umschalten auf die
Video-Quellen zugegriffen werden. Es wird empfohlen, nur die erforderlichen Eingänge zu
aktivieren. Die deaktivierten Eingänge werden beim Umschalten ausgelassen.
1.4.1.2.
Fahrzeug Auswahl (Dip 4)
Dip Schalterstellung ON = Audi Fahrzeuge
Dip Schalterstellung OFF = Lamborghini Fahrzeuge
1.4.1.3.
Rückfahrkamera-Einstellungen (Dip 5)
Bei Dip-Schalterstellung OFF schaltet das Interface auf Werksbild für vorhandene Werks-
Rückfahrkamera oder Werks-PDC Darstellung solange der Rückwärtsgang eingelegt ist. Bei
Dip-Schalterstellung ON schaltet das Interface auf den Rückfahrkamera-Eingang solange der
Rückwärtsgang eingelegt ist.
Version 09.08.2021
ON (unten)
aktiviert
aktiviert
Audi
After-Market
Für Lamborghini alle
möglichen Kombinationen
von Dip 6, Dip 7 und Dip 8
ausprobieren für bestes
Bild (siehe auch Kapitel
„Monitor Einstellungen"
Dip 6, 7 und 8)
HW: GD(V97)/(V33)
OFF (oben)
Auf OFF stellen
deaktiviert
deaktiviert
Lamborghini
Werk oder keine
Für Audi auf OFF stellen
RL3-MIB-TT
