Inhaltsverzeichnis
1.4.1.4.
Monitorauswahl (Dip 6,7,8) – nur für Lamborghini Fahrzeuge
Bei Audi Fahrzeugen müssen all drei Dip Schalter auf ON gestellt werden.
Bei Lamborghini Fahrzeugen regeln die Dip-Schalter 6 bis 8 die monitorspezifischen
Bildeinstellungen. Je nach Spezifikation der Monitore können die Bildeinstellungen selbst bei
der gleichen Head-Unit variieren, daher ist es notwendig, alle möglichen Kombinationen zu
testen. Den Test durchführen, während eine funktionierende Video-Quelle an einem
ausgewählten Eingang angeschlossen ist, um festzustellen, welche Kombination die beste
Bildqualität ergibt (manche Kombinationen ermöglichen kein Bild). Es kann ein kurzer
Durchlauf aller möglichen Dip-Kombinationen durchgeführt werden. Sollte sich das Bild bei
diesem Durchlauf nicht verbessern, noch einmal versuchen und nach jeder Veränderung der
Dips den 6-Pin Stromstecker an der Interface-Box kurz trennen.
1.5.

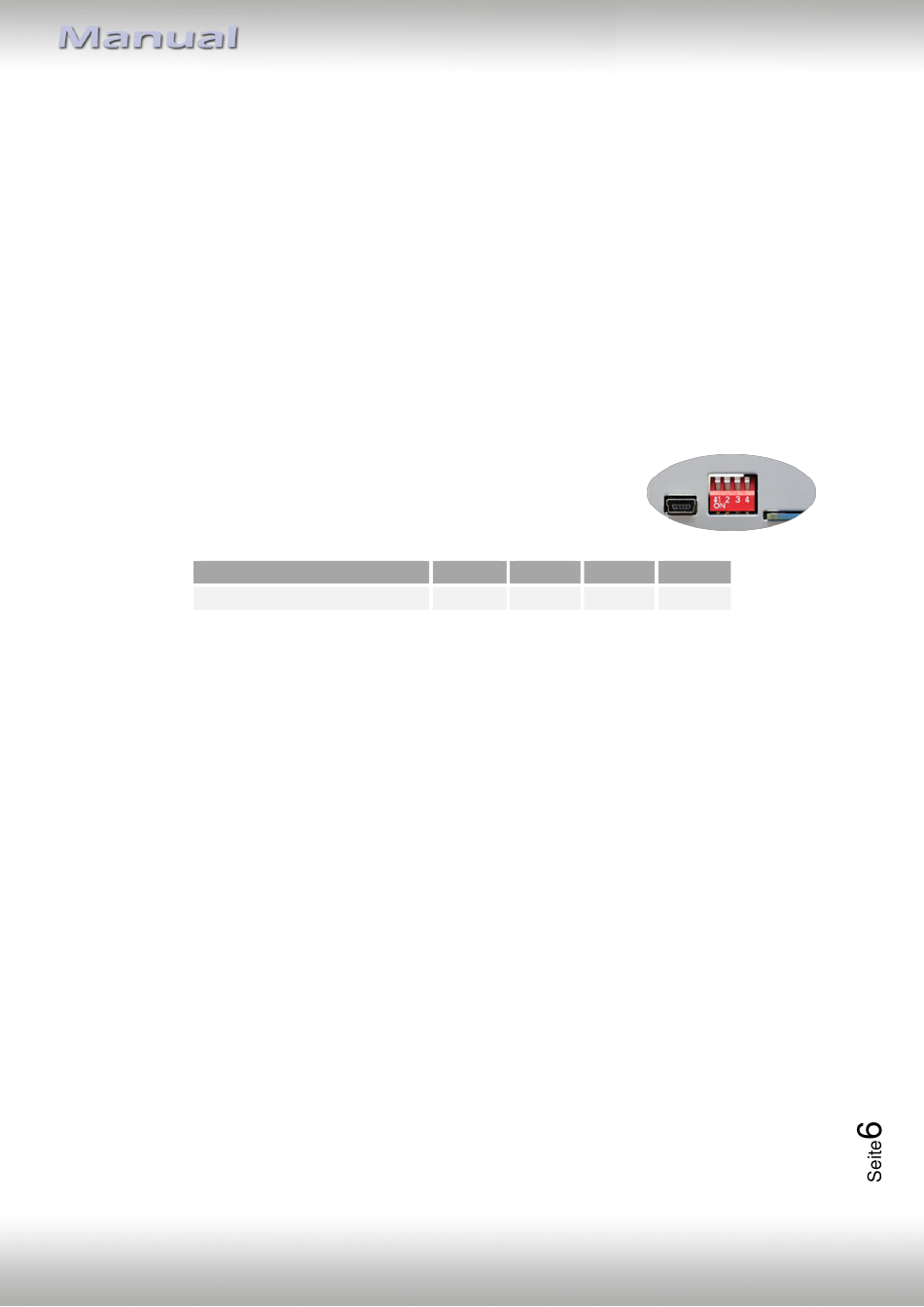

Einstellungen der 4 Dip-Schalter (CAN-Funktion - rot)
Alle 4 Dip-Schalter des Video-Interfaces haben für den normalen
Gebrauch keine Funktion und müssen auf OFF stehen
Dip Position "unten" ist ON und Position "oben" ist OFF.
Fahrzeug/Navigation
Alle Fahrzeuge
Nach jeder Veränderung der Dip-Schalter-Einstellung muss ein Stromreset der CAN-Box
durchgeführt werden!
2. Installation
Zündung ausstellen und Fahrzeugbatterie nach Werksangaben abklemmen!
Darf gemäß Werksangaben die Fahrzeugbatterie nicht abgeklemmt werden, reicht es in
den meisten Fällen aus, das Fahrzeug in den Sleep-Modus zu versetzen. Sollte dieses nicht
funktionieren, kann die Fahrzeugbatterie mit einer Widerstandsleitung abgeklemmt
werden.
Das Interface benötigt Dauerstrom. Kommt die Spannungsversorgung nicht direkt von der
Fahrzeugbatterie, muss überprüft werden, ob die Spannungsversorgung dauerhaft und
startstabil ist.
2.1.
Installationsort
Das Video-Interface wird je nach Einbaulage der Head Unit an geeigneter Stelle hinter dem
Radio oder hinter dem Handschuhfach installiert..
Version 09.08.2021
Dip 1
Dip 2
OFF
OFF
HW: GD(V97)/(V33)
Dip 3
Dip 4
OFF
OFF
RL3-MIB-TT
