1.4.

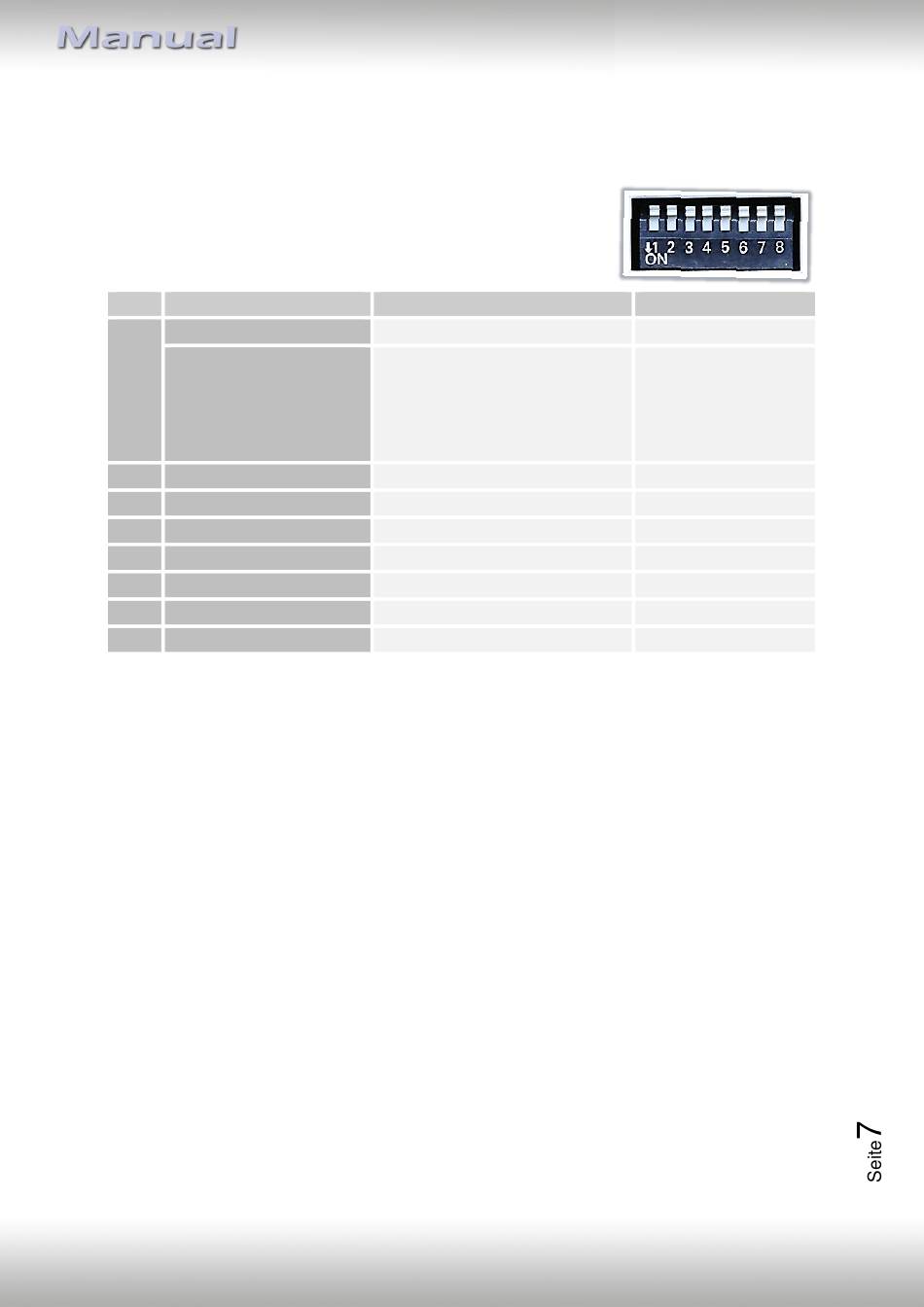

Einstellungen der Dip-Schalter

1.4.1. 8 Dip – schwarz
Manche Einstellungen müssen über die Dip-Schalter des Video-
Interface vorgenommen werden.
Dip Position "unten" ist ON und Position "oben" ist OFF.
Dip Funktion
1 Frontkamera
Stromversorgungs-
ausgang
(rote Leitung)
2 FBAS AV1-Eingang
3 FBAS AV2-Eingang
4 Keine Funktion
5 Art der Rückfahrkamera
6
Werks-PDC-Anzeige
7
PDC Position ab Werk**
8 Keine Funktion
* Umschaltung auf Frontkamera erfolgt automatisch für 10, 15 oder 20 Sekunden (abhängig
von der Einstellung im OSD-Menü) nach Auslegen des Rückwärtsganges.
** Die Werks-PDC-Anzeige muss zusätzlich über Dip 6 aktiviert werden. Es wird nicht die
Position der PDC-Darstellung eingestellt, sondern dem Interface wird mitgeteilt, wo es die
Werks-PDC Grafik findet. Nach der Aktivierung befindet sich die PDC-Anzeige immer rechts
neben dem Bild einer After-Market Rückfahrkamera.
Detaillierte Informationen in den folgenden Kapiteln.
Version 17.07.2025
ON (unten)
aktiviert*
+12V (max. 3A) wenn der
Rückwärtsgang eingelegt ist
inkl. 10 Sekunden Nachlauf und
+12V bei manueller Auswahl
der Frontkamera per Taster
aktiviert
aktiviert
After-Market
aktiviert
rechts
ab SW 25 V2.3 / GD V1.0 / GW256 V2.1
OFF (oben)
deaktiviert
+12V (max. 3A) ACC
deaktiviert
deaktiviert
auf OFF stellen
Werk oder keine
deaktiviert
links
auf OFF stellen
RL4-PSAAIO
