Installation
Ablaufventil (je
nach Gerätevari-
ante)
Laugenpumpe (je
nach Gerätevari-
ante)
62

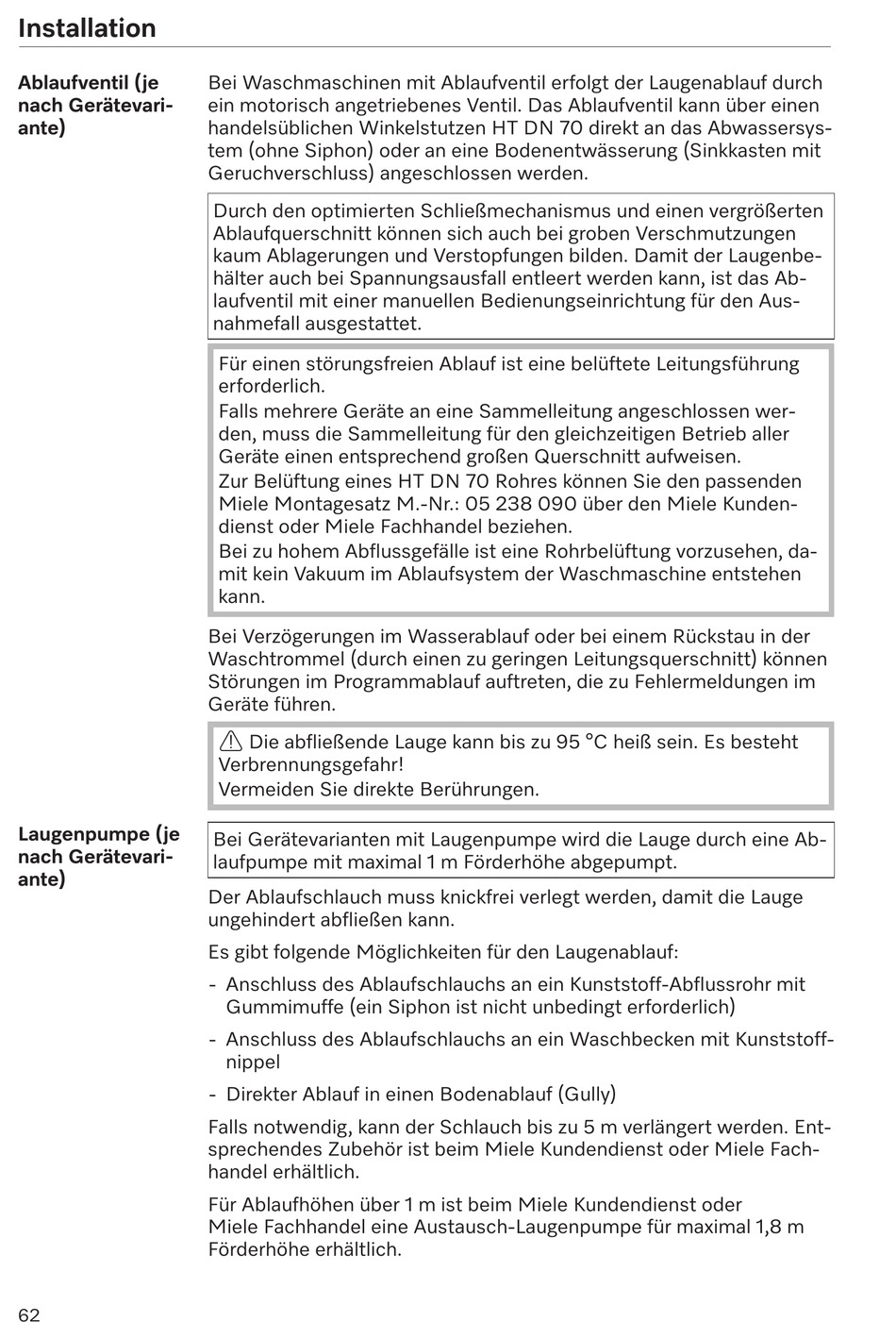

Bei Waschmaschinen mit Ablaufventil erfolgt der Laugenablauf durch
ein motorisch angetriebenes Ventil. Das Ablaufventil kann über einen
handelsüblichen Winkelstutzen HT DN 70 direkt an das Abwassersys-
tem (ohne Siphon) oder an eine Bodenentwässerung (Sinkkasten mit
Geruchverschluss) angeschlossen werden.
Durch den optimierten Schließmechanismus und einen vergrößerten
Ablaufquerschnitt können sich auch bei groben Verschmutzungen
kaum Ablagerungen und Verstopfungen bilden. Damit der Laugenbe-
hälter auch bei Spannungsausfall entleert werden kann, ist das Ab-
laufventil mit einer manuellen Bedienungseinrichtung für den Aus-
nahmefall ausgestattet.
Für einen störungsfreien Ablauf ist eine belüftete Leitungsführung
erforderlich.
Falls mehrere Geräte an eine Sammelleitung angeschlossen wer-
den, muss die Sammelleitung für den gleichzeitigen Betrieb aller
Geräte einen entsprechend großen Querschnitt aufweisen.
Zur Belüftung eines HT DN 70 Rohres können Sie den passenden
Miele Montagesatz M.-Nr.: 05 238 090 über den Miele Kunden-
dienst oder Miele Fachhandel beziehen.
Bei zu hohem Abflussgefälle ist eine Rohrbelüftung vorzusehen, da-
mit kein Vakuum im Ablaufsystem der Waschmaschine entstehen
kann.
Bei Verzögerungen im Wasserablauf oder bei einem Rückstau in der
Waschtrommel (durch einen zu geringen Leitungsquerschnitt) können
Störungen im Programmablauf auftreten, die zu Fehlermeldungen im
Geräte führen.
Die abfließende Lauge kann bis zu 95 °C heiß sein. Es besteht
Verbrennungsgefahr!
Vermeiden Sie direkte Berührungen.
Bei Gerätevarianten mit Laugenpumpe wird die Lauge durch eine Ab-
laufpumpe mit maximal 1 m Förderhöhe abgepumpt.
Der Ablaufschlauch muss knickfrei verlegt werden, damit die Lauge
ungehindert abfließen kann.
Es gibt folgende Möglichkeiten für den Laugenablauf:
- Anschluss des Ablaufschlauchs an ein Kunststoff-Abflussrohr mit
Gummimuffe (ein Siphon ist nicht unbedingt erforderlich)
- Anschluss des Ablaufschlauchs an ein Waschbecken mit Kunststoff-
nippel
- Direkter Ablauf in einen Bodenablauf (Gully)
Falls notwendig, kann der Schlauch bis zu 5 m verlängert werden. Ent-
sprechendes Zubehör ist beim Miele Kundendienst oder Miele Fach-
handel erhältlich.
Für Ablaufhöhen über 1 m ist beim Miele Kundendienst oder
Miele Fachhandel eine Austausch-Laugenpumpe für maximal 1,8 m
Förderhöhe erhältlich.
