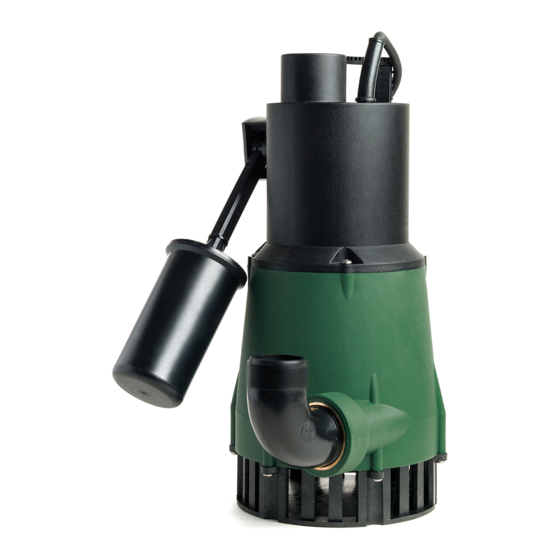

DAB NOVA BOX Installationsanweisung Und Wartung
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
ISTRUZIONI PER L'INSTALLAZIONE E LA MANUTENZIONE (IT)
INSTRUCTIONS DE MISE EN SERVICE ET D'ENTRETIEN (FR)
INSTRUCTIONS FOR INSTALLATION AND MAINTENANCE (GB)
INSTALLATIONSANWEISUNG UND WARTUNG (DE)
INSTRUCTIES VOOR INGEBRUIKNAME EN ONDERHOUD (NL)
INSTRUCCIONES PARA LA INSTALACIÓN Y EL MANTENIMIENTO (ES)
INSTALLATIONS- OCH UNDERHÅLLSANVISNINGV(SE)
ИНСТРУКЦИИ ПО МОНТАЖУ И ТЕХНИЧЕСКОМУ БСЛУЖИВАНИЮ(RU)
INSTRUCTIUNI DE INSTALARE SI INTRETINERE(RO)
NÁVOD NA INSTALACI A OBSLUHU (CZ)
NOVA BOX
Inhaltsverzeichnis
Verwandte Anleitungen für DAB NOVA BOX
Inhaltszusammenfassung für DAB NOVA BOX
-
Seite 9: Abmessungen Und Gewichte
Das Gesamtgewicht der Anlage ist auf dem Aufkleber an der Verpackung angegeben. Den Raumbedarf entnehmen Sie der Seite 21 GEBRAUCHSANWEISUNG NOVA BOX ist ein montagebereites, vormontiertes System, das keinerlei Einstellungen benötigt und ideal für das Sammeln und Abführen von Haushaltsabwässern aus Kellerräumen geeignet ist, die unterhalb des Pegels des Abwassernetzes liegen. Es ist NICHT geeignet für die Förderung von Schmutzwasser und korrosiven Flüssigkeiten. -
Seite 10: Belüftung
DEUTSCH BELÜFTUNG: Die Belüftungsleitung E kann mit einem PVC-Rohr mit Außendurchmesser 30 oder 40 mm erstellt werden, das mit der im Zubehör-Kit enthaltenen Gummiklemme (84) oder (84a) am Deckel des Beckens angeschlossen wird. Horizontale Leitungsabschnitte vermeiden. Für den Fall, daß keine Leitung verlegt werden kann, ist der Sitz des Rohrfittings für die Aufnahme eines Ventils mit Filter vorbereitet. Für die Montage des Ventils den Schaltplan der Seite 22 konsultieren und alle Komponenten in der folgenden Reihenfolge in den speziellen Sitz einbauen: Schwimmerkugel (49), Dichtungsring (16a), Haltescheibe des Sicherheitsventils (180), OR Dichtung (95), Gummiklemme Ø... - Seite 23 DIMENSIONI – DIMENSIONS – DIMENSIONS – ABMESSUNGEN – AFMETINGEN – DIMENSIONES – DIMENSIONER - ГАБАРИТНЫЕ РАЗМЕРЫ – DIMENSIUNI - ROZMĚRY...
- Seite 25 FRANÇAIS 139. POMPE COLLIER À VIS Ø 44 GROUPE ÉVENT / CLAPET DE SÛRETÉ 100. CUVE 137. SOUPAPE DE RETENUE 1 ¼” SPHÈRE FLOTTEUR COUVERCLE 157. COLLIER 1 ¼” 16a. BAGUE D'ÉTANCHÉITÉ Ø 15 mm 109. GARNITURE 119a. RACCORD TUYAU DROIT ¾” × 25 180.
