2.3. Verbindungen zur Werks Head-Unit und Monitor

2.3.1. Anschluss - Bildsignalleitung

2.3.1.1.

RL3-NBT2

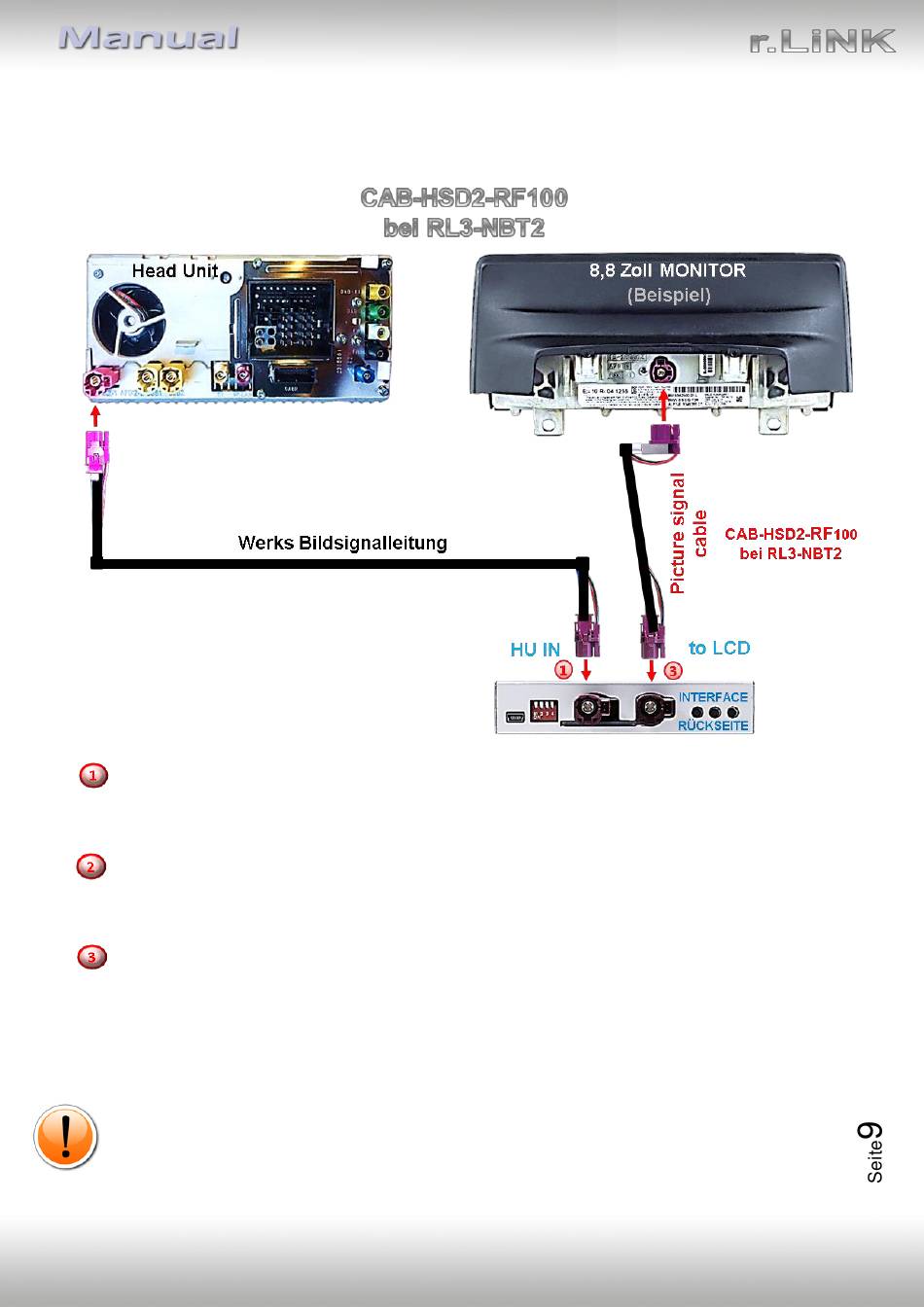

Die bordeaux farbene HSD+2 Buchse des von der Rückseite der Head Unit kommenden
Werks-Bildsignalkabels an der Rückseite des Monitors abstecken und an dem bordeaux
farbenen HSD+2 Stecker „HU IN" des Video Interface anschließen.
Die gewinkelte bordeaux farbene HSD+2 Buchse der mitgelieferten Bildsignalleitung
CAB-HSD2-RF100 an dem zuvor freigewordenen bordeaux farbenen HSD+2 Stecker des
Monitors anschließen.
Die gegenüberliegende ungewinkelte bordeaux farbene HSD+2 Buchse der mitgelieferten
Bildsignalleitung CAB-HSD2-RF100 an dem freien bordeaux farbenen HSD+2 Stecker „TO LCD"
des Video Interface anschließen.
Achtung: Die Einbaurichtung der mitgelieferten Bildsignalleitung hat keinen Einfluss auf die
Funktion, so dass je nach Platzangebot am Monitor Steckplattz sowohl die gewinkelte, als
auch die ungewinkelte HSD+2 Buchse angeschlossen werden darf.
Keinesfalls vertauscht werden dürfen aber die Anschlüsse an „HU IN" und „TO LCD"!
Hinweis: Farben der HSD+2 Anschlüsse an Head Unit und Monitor können von Darstellung
und Beschreibung abweichen!
Version 30.01.2020 HW: CAM(V98)/V20/SY) RL3-NBT2 / RL3-NBT2-10
