2.4.
Anschluss - Video-Quellen
Es ist möglich eine After-Market Rückfahrkamera und zwei weitere After-Market Video-
Quellen an das Video-Interface anzuschließen.
Vor der endgültigen Installation empfehlen wir nach Anschluss einen Testlauf, um
sicherzustellen, dass Fahrzeug und Interface kompatibel sind. Aufgrund
produktionsbedingter Änderungen des Fahrzeugherstellers besteht immer die Möglichkeit
der Inkompatibilität.

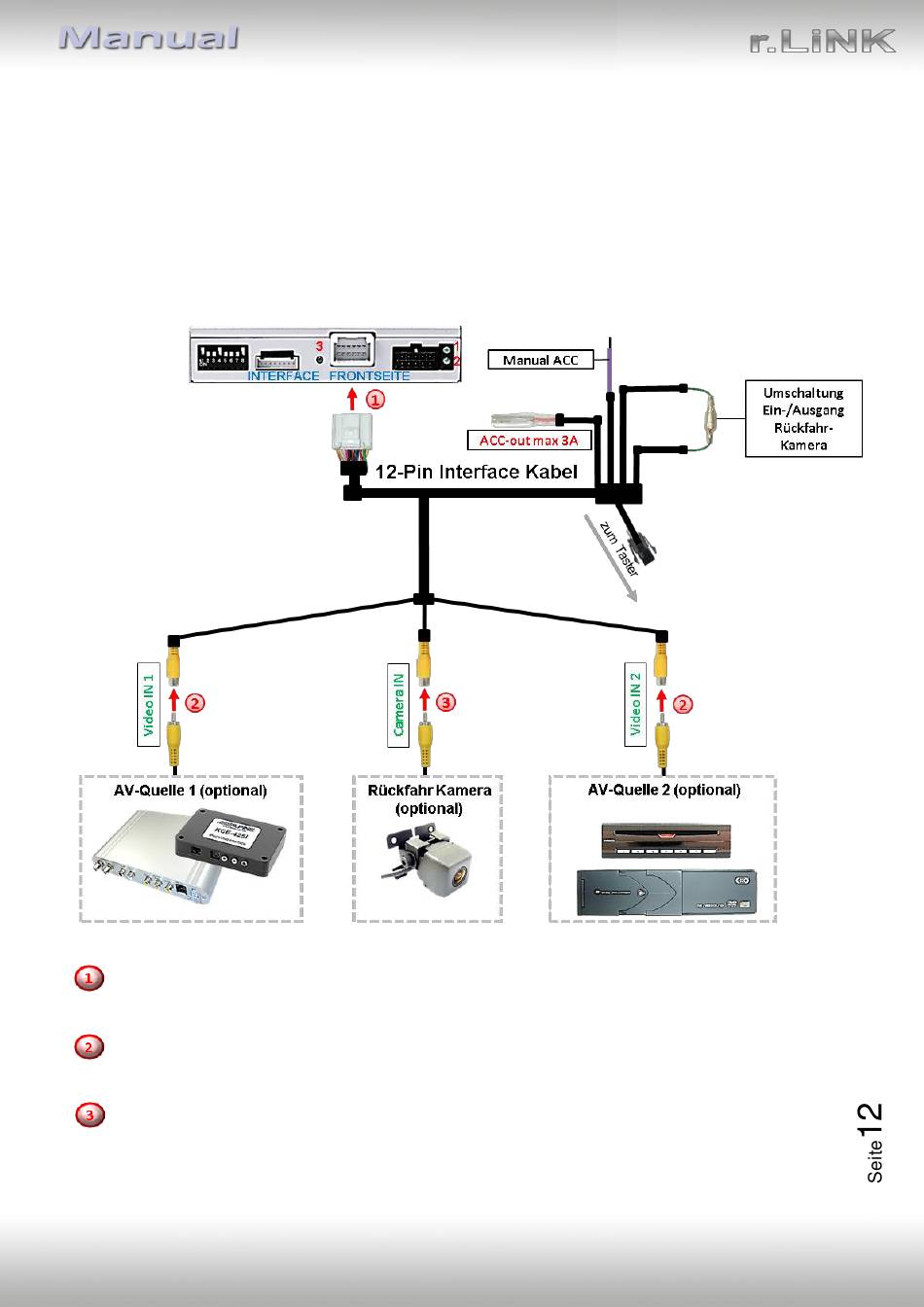

Die 12-Pin Buchse des 12-Pin Interface Kabels mit dem 12-Pin Stecker des Video-Interface
verbinden.
Den Video Cinch der Video Quellen 1 und 2 mit den Cinch Buchse
„Video IN1"
und
„Video IN2"
verbinden.
Den Video-Cinch der Rückfahr-Kamera mit der Cinch-Buchse
„Camera IN"
des 12-Pin
Interface Kabels verbinden.
Version 30.01.2020
HW: CAM(V98)/V20/SY)
RL3-NBT2 / RL3-NBT2-10
