2.3.1.2.
RL3-NBT2-10

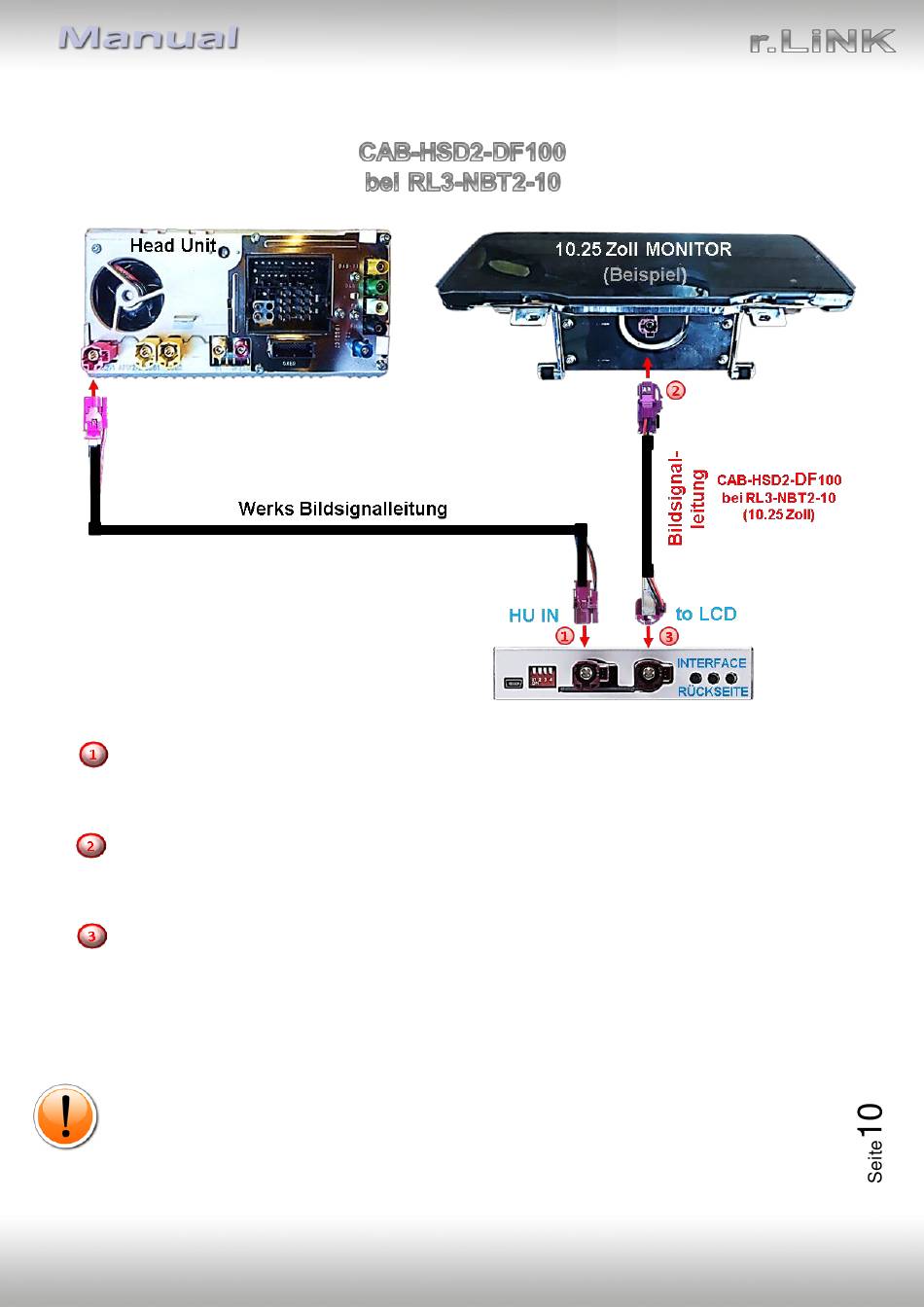

Die bordeaux farbene HSD+2 Buchse des von der Rückseite der Head Unit kommenden
Werks-Bildsignalkabels an der Rückseite des Monitors abstecken und an dem bordeaux
farbenen HSD+2 Stecker
„HU IN"
des Video Interface anschließen.
Die ungewinkelte bordeaux farbene HSD+2 Buchse der mitgelieferten Bildsignalleitung
CAB-HSD2-DF100 an dem zuvor freigewordenen bordeaux farbenen HSD+2 Stecker des
Monitors anschließen.
Die gegenüberliegende gewinkelte bordeaux farbene HSD+2 Buchse der mitgelieferten
Bildsignalleitung CAB-HSD2-DF100 an dem freien bordeaux farbenen HSD+2 Stecker
„TO LCD"
des Video Interface anschließen.
Achtung: Die Einbaurichtung der mitgelieferten Bildsignalleitung hat keinen Einfluss auf die
Funktion, so dass je nach Beschaffenheit der Steckplätze sowohl die gewinkelte, als auch die
ungewinkelte HSD+2 Buchse angeschlossen werden darf.
Keinesfalls vertausch werden dürfen aber die Anschlüsse an
„HU IN" and „TO
LCD"!
Hinweis: Farben der HSD+2 Anschlüsse an Head Unit und Monitor können von Darstellung
und Beschreibung abweichen!
Version 30.01.2020
HW: CAM(V98)/V20/SY)
RL3-NBT2 / RL3-NBT2-10
