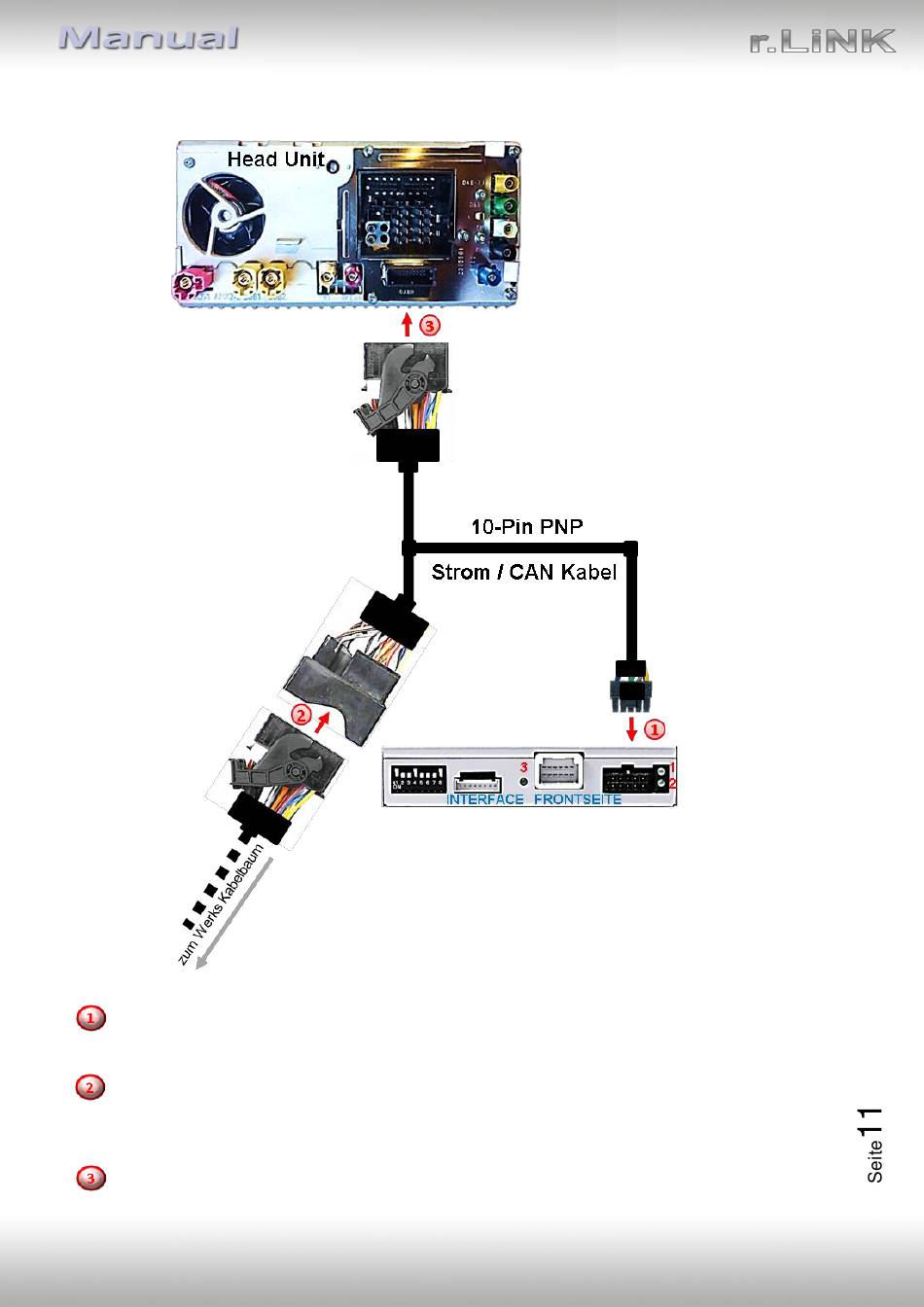

2.3.2. Anschluss – Quadlock/CAN
Die 10-Pin Buchse des 10-Pin PNP Strom / CAN Kabels mit dem 10-Pin Stecker des Video
Interface verbinden.
Die 40-Pin Quadlockbuchse des Fahrzeugkabelbaums an der Rückseite der Head-Unit
abstecken und mit dem 40-Pin Quadlockstecker des 10-Pin PNP Strom / CAN Kabels
verbinden.
Die gegenüberliegende Quadlockbuchse des 10-Pin PNP Strom / CAN Kabels an den zuvor
freigewordenen Quadlockstecker an der Rückseite der Head Unit anschließen.
Version 30.01.2020
HW: CAM(V98)/V20/SY)
RL3-NBT2 / RL3-NBT2-10
