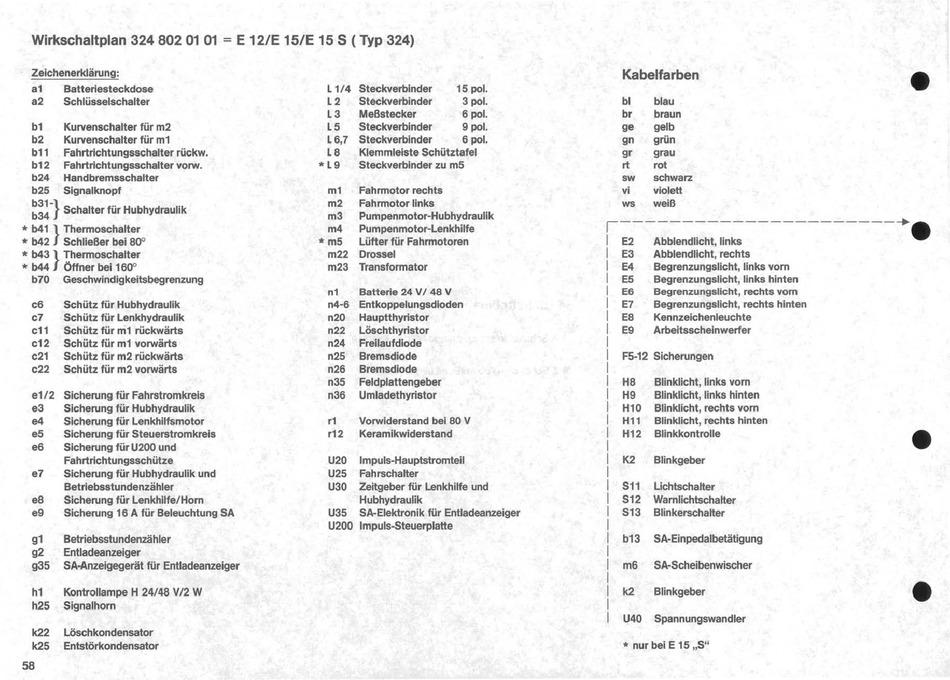

Wirkschaltplan 324 802 01 01
=
E 12/E 15/E 15 S ( Typ 324)
Zeichenerklärung:
a1
Batteriesteckdose
a2
Schlüsselschalter
b1
Kurvenschalter für m2
b2
Kurvenschalter für m1
b11
Fahrtrichtungsschalter rückw.
b12
Fahrtrichtungsschalter vorw.
b24
Handbremsschalter
b25
Signalknopf
:~!-}
Schalter für Hubhydraulik
* b41 } Thermoschalter
* b42
Schließer bei 80
0
* b43 } "!:hermoschalter
* b44
Offner bei 160
0
b70
Geschwindigkeitsbegrenzung
c6
Schütz für Hubhydraulik
c7
Schütz für Lenkhydraulik
c11
Schütz für m1 rückwärts
c12
Schütz für m1 vorwärts
c21
Schütz für m2 rückwärts
c22
Schütz für m2 vorwärts
e1/2 Sicherung für Fahrstromkreis
e3
Sicherung für Hubhydraulik
e4
Sicherung für Lenkhilfsmotor
e5
Sicherung für Steuerstromkreis
e6
Sicherung für U200 und
Fahrtrichtungsschütze
e7
Sicherung für Hubhydraulik und
Betriebsstundenzähler
eS
Sicherung für Lenkhilfe/Horn
e9
Sicherung 16 A für Beleuchtung SA
g1
Betriebsstundenzähler
g2
Entladeanzeiger
g35
SA-Anzeigegerät für Entladeanzeiger
h1
Kontrollampe H 24/48 V/2 W
h25
Signalhorn
k22
Löschkondensator
k25
Entstörkondensator
58
L 1/4 Steckverbinder
15 pol.
L2
Steckverbinder
3 pol.
L3
Meßstecker
6 pol.
L5
Steckverbinder
9 pol.
L6,7 Steckverbinder
6 pol.
LS
Klemmleiste Schütztafel
*L9
Steckverbinder zu m5
m1
Fahrmotor rechts
m2
Fahrmotor links
m3
Pumpenmotor-Hubhydraulik
m4
Pumpenmotor-Lenkhilfe
* m5
Lüfter für Fahrmotoren
m22
Drossel
m23 Transformator
n1
Batterie 24
V I
48
V
n4-6 Entkoppelungsdioden
n20
Hauptthyristor
n22
Löschthyristor
n24
Freilaufdiode
n25
Bremsdiode
n26
Bremsdiode
n35
Feldplattengeber
n36
Umladethyristor
r1
Vorwiderstand bei 80
V
r12
Keramikwiderstand
U20
Impuls-Hauptstromteil
U25
Fahrschalter
U30
Zeitgeber für Lenkhilfe und
Hubhydraulik
U35
SA-Elektronik für Entladeanzeiger
U200 Impuls-Steuerplatte
Kabelfarben
bl
blau
br
braun
ge
gelb
gn
grün
gr
grau
rt
rot
sw
schwarz
vi
violett
ws
weiß
1----------------------~
4t
E2
Abblendlicht, links
E3
Abblendlicht, rechts
E4
Begrenzungslicht, links vorn
E5
Begrenzungslicht, links hinten
E6
Begrenzungslicht, rechts vorn
E7
Begrenzungslicht, rechts hinten
ES
Kennzeichenleuchte
E9
Arbeitsscheinwerfer
F5-12 Sicherungen
HS
Blinklicht, links vorn
H9
Blinklicht, links hinten
H10
Blinklicht, rechts vorn
H11
Blinklicht, rechts hinten
H12
Blinkkontrolle
K2
Blinkgeber
S11
Lichtschalter
S12
Warnlichtschalter
S13
Blinkerschalter
b13
SA-Einpedalbetätigung
m6
SA-Scheibenwischer
k2
Blinkgeber
U40
Spannungswandler
* nur bei E 15 "S"
