Studio Beam 575
Auswechseln der Linsen
01) Stellen Sie den Scheinwerfer so auf, dass die Vorderseite zu Ihnen zeigt. Kippen Sie ihn leicht an.
02) Positionieren Sie den Drehring so, dass die Feder nach oben zeigt.
03) Halten Sie die Linse so am Rand, dass die konvexe Seite zur Rückseite des Scheinwerfers zeigt (Abb.
08).
04) Schieben Sie die Linse hinter die Linsenstopper und platzieren Sie die Basis hinter den Laschen auf der
Unterseite des Drehrings.
05) Drücken Sie die Linse vorsichtig in die richtige Position.
Entfernen der Linse
Die CDM-Linsen werden heiß beim Betrieb des Scheinwerfers.
Lassen Sie das Gerät abkühlen, bevor Sie eine Linse entfernen.
01) Stellen Sie den Scheinwerfer auf eine ebene Fläche.
02) Drehen Sie den Linsen-Drehring, bis die Federhalterung am Gerät nach oben zeigt.
03) Kippen Sie den Scheinwerfer um mindestens 45° nach vorn.
04) Drücken Sie die Federhalterung, um die Linse zu lösen (Abb. 09).
05) Lassen Sie die Linse bis zum Linsenstopper nach vorne rutschen (Abb. 10).
06) Entnehmen Sie nun vorsichtig die Linse.
Wartung
Der Bediener muss sicherstellen, dass alle sicherheitsrelevanten und maschinentechnischen
Vorrichtungen jeweils nach vier Jahren einer technischen Abnahmeprüfung durch qualifiziertes Personal
unterzogen werden.
Der Bediener muss sicherstellen, dass alle sicherheitsrelevanten und maschinentechnischen
Vorrichtungen einmal jährlich durch qualifiziertes Personal überprüft werden.
Bei der Überprüfung müssen die nachfolgenden Punkte betrachtet werden:
01) Alle Schrauben, die für die Installation des Produkts oder von Teilen des Produkts verwendet werden,
müssen festsitzen und dürfen nicht korrodiert sein.
02) Weder Gehäuse noch Befestigungen oder die Stellen, an denen das Produkt befestigt ist, dürfen
Verformungen aufweisen.
03) Mechanisch bewegte Bauteile wie Achsen, Linsen, etc. dürfen keinerlei Verschleißspuren aufweisen.
04) Netzkabel müssen unbeschädigt sein und dürfen keine Anzeichen von Materialermüdung
aufweisen.
Der Studio Beam 575 ist annähernd wartungsfrei. Dennoch sollte das Gerät regelmäßig gereinigt werden.
Falls das Gerät nicht regelmäßig gereinigt wird, verringert sich seine Ausgabeleistung mit der Zeit
erheblich. Trennen Sie das Gerät vom Netz und wischen Sie es mit einem feuchten Tuch ab. Tauchen Sie
das Gerät niemals in eine Flüssigkeit. Reinigen Sie die Linse mit Glasreiniger und einem weichen Tuch.
Verwenden Sie keinen Alkohol oder Lösungsmittel.
Da Nebelfluid generell Rückstände hinterlässt und so die Lichtleistung schnell verringert, sollte die
Bestellnummer: 30657/30658

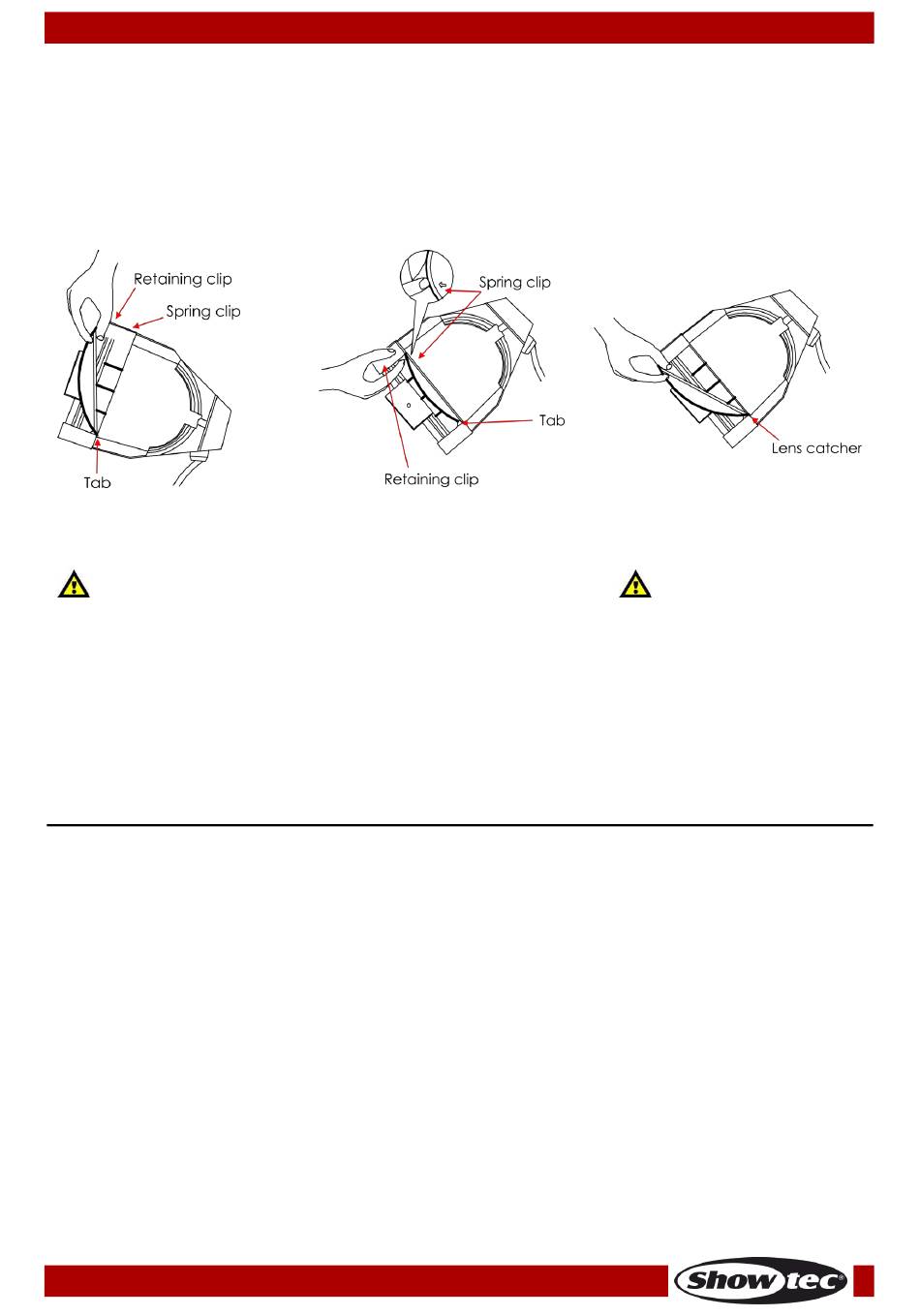

Abb. 08
Abb. 09
11
Abb. 10
