5.12 Beidseitiges gleichzeitiges Schweißen, Synchronisationsarten
Diese Funktion ist wichtig, wenn mit zwei Stromquellen beidseitig, gleichzeitig geschweißt werden soll,
wie es z.B. bei dicken Aluminiumwerkstoffen in Position PF manchmal vorkommt. Es wird dadurch
sichergestellt, dass beim Wechselstrom die Plus- und Minuspolphasen an beiden Stromquellen
gleichzeitig auftreten und sich die Lichtbögen deshalb nicht gegenseitig negativ beeinflussen.
5.12.1 Synchronisation über Netzspannung (50 Hz / 60 Hz)
Diese Anwendung beschreibt zwei Synchronisationsarten:
•
Synchronisation zwischen einem Gerät der Baureihe Tetrix und einem Wettbewerbsgerät.
•
Synchronisation zwischen zwei Geräten der Baureihe Tetrix.
Phasenfolgen und Drehfelder der Versorgungsspannungen müssen für beide
Schweißgeräte identisch sein!
Stimmen diese nicht überein, wird die Energieeinbringung ins Schweißbad gestört.
Mit dem „Drehschalter Umschaltung Phasenfolge" kann in diesem Fall die Phasendifferenz in
60° Schritten ausgeglichen werden (0°, 60°, 120°, 180°, 240° und 300°).
Ein optimaler Phasenausgleich zeigt direkt ein besseres Schweißergebnis.

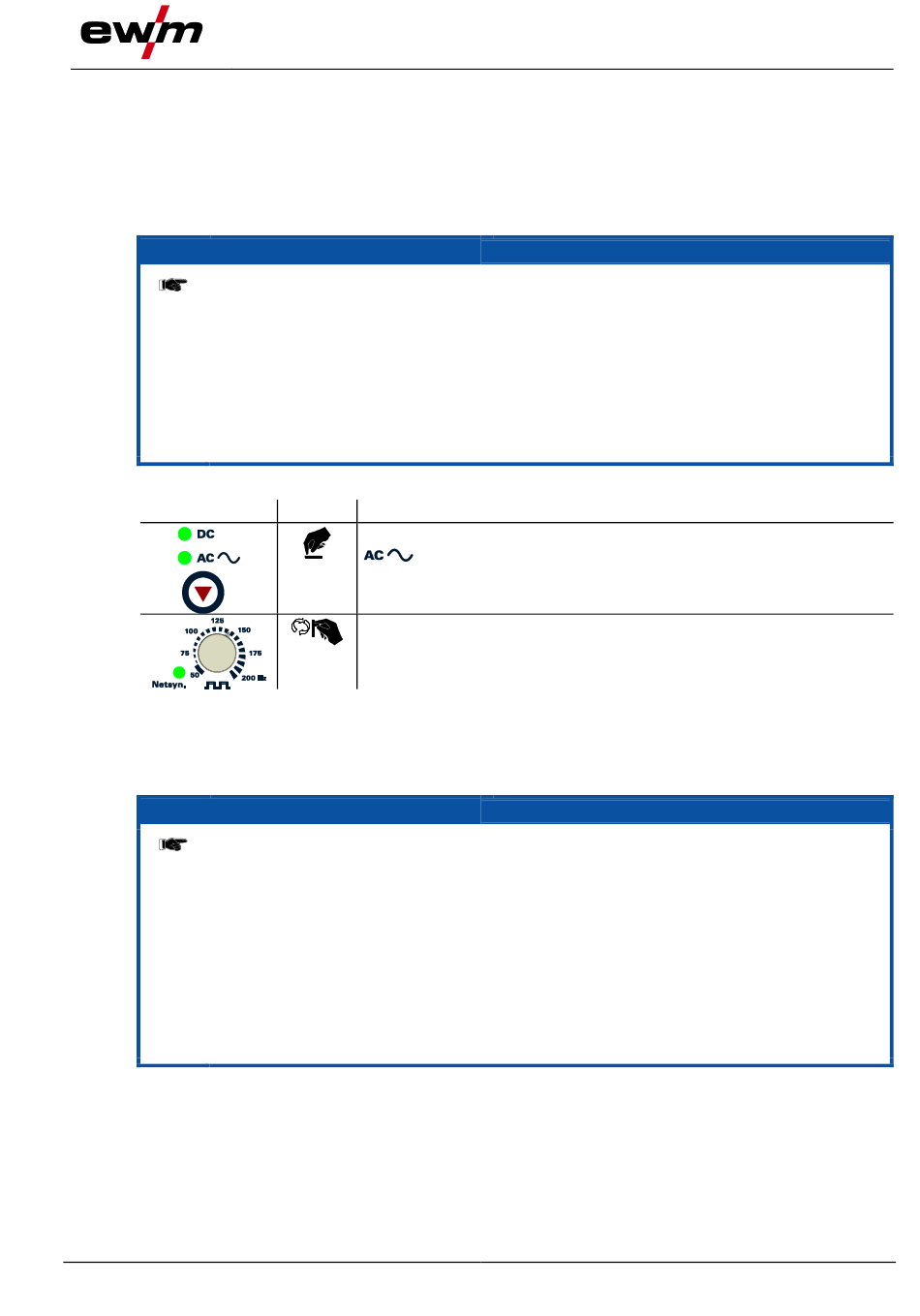

5.12.1.1 Anwahl und Einstellung

Bedienelement
5.13 Gerätekonfigurationsmenü
Im Gerätemenü sind Grundfunktionen, wie z. B. Brennermodi, Anzeigendarstellung und das Servicemenü
hinterlegt.
5.13.1 Parameter-Anwahl, -Änderung und -Speicherung
ENTER (Menüeinstieg)
•
Gerät am Hauptschalter ausschalten
• Drucktaste „Schweißparameter" gedrückt halten und gleichzeitig Gerät wieder einschalten.
NAVIGATION (Navigieren im Menü)
• Parameter werden durch betätigen der Drucktaste „Schweißparameter" angewählt.
•
Einstellen bzw. verändern der Parameter durch Drehen am Drehknopf
„Schweißparametereinstellung".
EXIT (Menü verlassen)
• Menüpunkt „EIt" anwählen.
• Drucktaste „Schweißparameter" betätigen (Einstellungen werden übernommen, Gerät
wechselt in den Status betriebsbereit).
099-000132-EW500
16.07.2014
Beidseitiges gleichzeitiges Schweißen, Synchronisationsarten
Aktion Ergebnis
Auswahl Schweißstrompolarität
Wechselstromschweißen
Einstellung Wechselstromfrequenz
Netsyn. Drehknopf auf Linksanschlag drehen (Signalleuchte leuchtet).
Aufbau und Funktion
HINWEIS
HINWEIS
65
