5.7.7.6

2-Takt-Betrieb C-Version

1.Takt
•
Brennertaster 1 drücken, Gasvorströmzeit läuft ab.
•
HF-Zündimpulse springen von der Elektrode zum Werkstück über, der Lichtbogen zündet.
•
Schweißstrom fließt und geht sofort auf vorgewählten Startstromwert
(Suchlichtbogen bei Minimaleinstellung). HF schaltet ab.
2.Takt
•
Brennertaster 1 loslassen.
•
Schweißstrom steigt mit der eingestellten Upslope-Zeit auf Hauptstrom AMP an.
Durch Betätigen von Brennertaster 1 beginnt der Slope (tS1) vom Hauptstrom AMP auf
Absenkstrom AMP%. Durch Loslassen des Brennertasters beginnt der Slope (tS2) vom
Absenkstrom AMP% wieder auf den Hauptstrom AMP. Dieser Vorgang kann beliebig oft
wiederholt werden.
Der Schweißvorgang wird durch den Lichtbogenabriss im Absenkstrom beendet
(entfernen des Brenners vom Werkstück, bis der Lichtbogen erlischt).
Die Slope-Zeiten können eingestellt werden (siehe Kapitel "Erweiterte Einstellungen"
Punkt "Slope-Zeiten für Absenkstrom AMP% bzw. Pulsflanken einstellen".
Diese Betriebsart muss freigeschaltet werden (Siehe Kapitel "Erweiterte Einstellungen"
im Unterpunkt "Betriebsart WIG-2-Takt C-Version").
099-000132-EW500
16.07.2014
Aufbau und Funktion

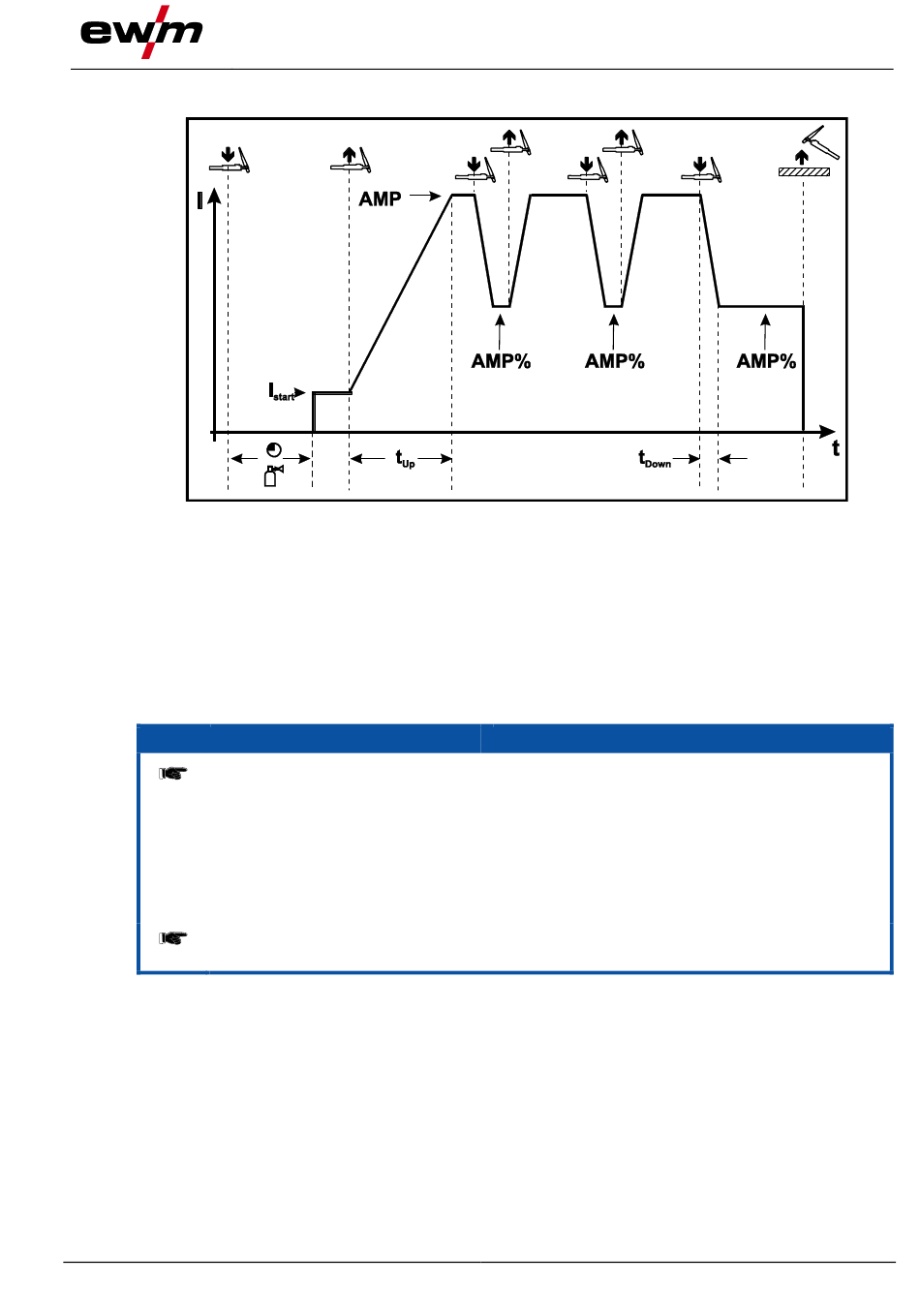

Abbildung 5-18
HINWEIS
WIG-Schweißen
