EWM Tetrix 300 AC/DC Smart TM Betriebsanleitung Seite 19

Pos. Symbol
1
2
3
4
5
6
7
8
9
10
11
099-000132-EW500
16.07.2014

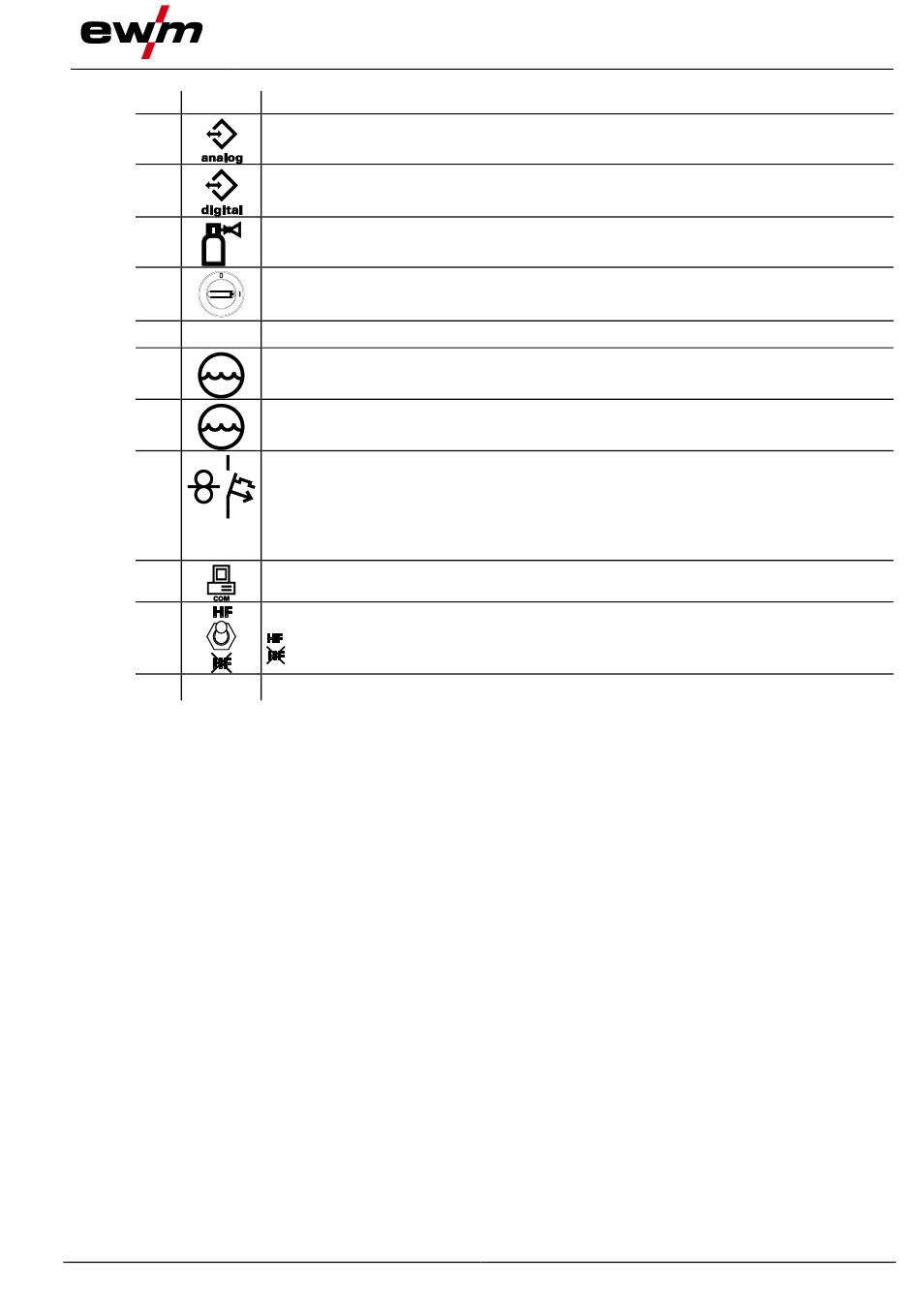

Gerätebeschreibung - Schnellübersicht
Beschreibung 0
Automatisierungsschnittstelle 19-polig (analog)
(siehe Kapitel "Aufbau und Funktion > Schnittstellen")
Anschlussbuchse, 7-polig
Anschluss für Peripheriegeräte mit digitaler Schnittstelle
Anschlussnippel G¼"
Schutzgasanschluss vom Druckminderer
Hauptschalter, Gerät Ein/Aus
Netzanschlusskabel
Anschlussbuchse, 4-polig
Spannungsversorgung Kühlmodul
Anschlussbuchse, 8-polig
Steuerleitung Kühlmodul
Drucktaste "Sicherungsautomat"; Absicherung:
•
Zündgerät
•
Gasventil
•
Peripheriegeräte an den 7-poligen, digitalen Schnittstellen (Geräterückseite)
Ausgelösten Sicherungsautomat durch Betätigen zurücksetzen
PC-Schnittstelle, seriell (D-Sub Anschlussbuchse 9-polig)
Umschalter Zündungsarten
= HF-Zündung
= Liftarc (Berührungszündung)
Austrittsöffnung Kühlluft
Rückansicht
19
