Anschluss Schutzgasversorgung - EWM Tetrix 300 AC/DC Smart TM Betriebsanleitung

Vorschau ausblenden Andere Handbücher für Tetrix 300 AC/DC Smart TM:
Inhaltsverzeichnis

Werbung

Aufbau und Funktion
WIG-Schweißen
5.7.2.1

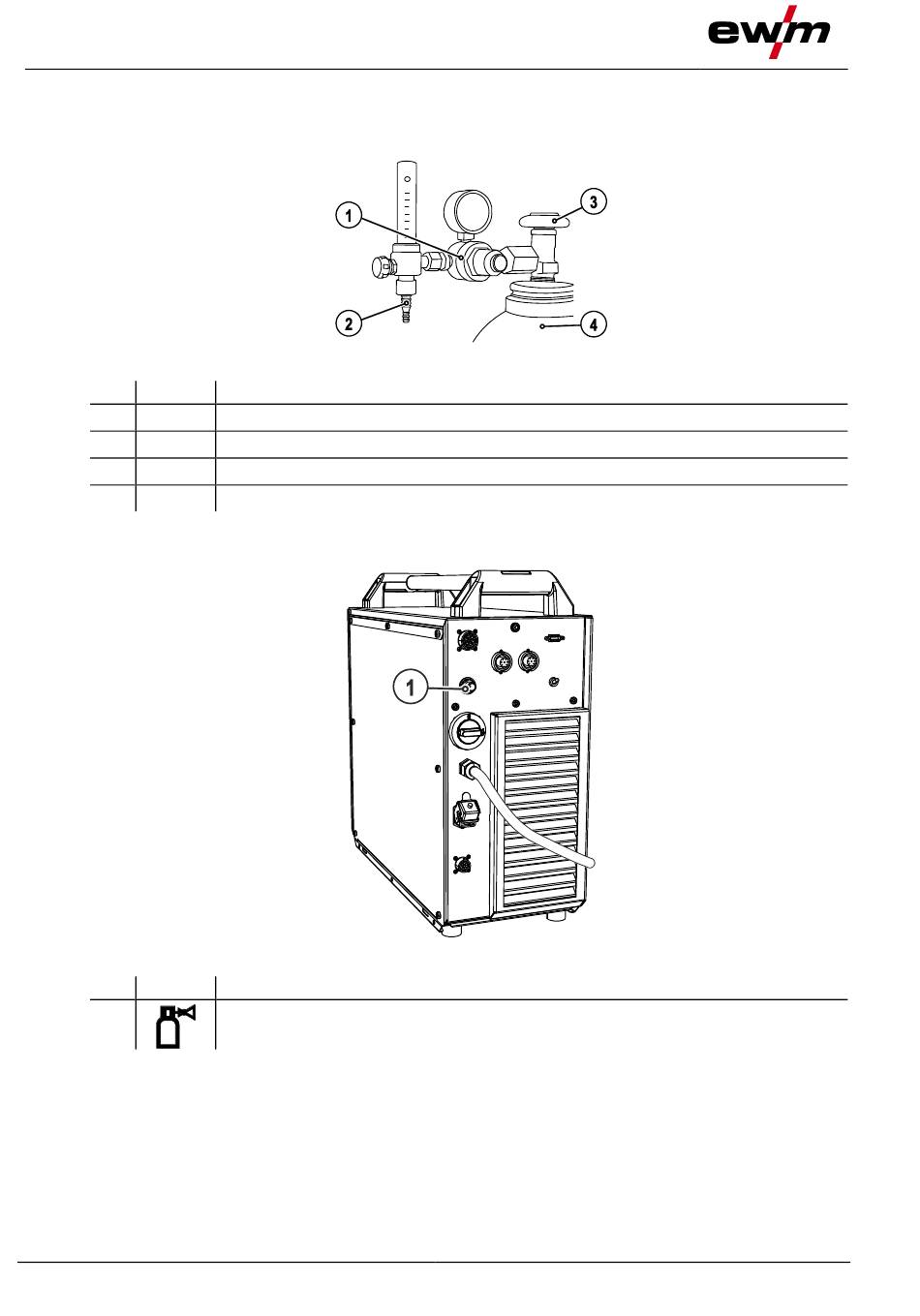

Anschluss Schutzgasversorgung

Schutzgasflasche in die dafür vorgesehene Flaschenaufnahme stellen.
Schutzgasflasche mit Sicherungskette sichern.
Pos. Symbol
1
2
3
4
Druckminderer an Gasflaschenventil gasdicht festschrauben.
Überwurfmutter des Gasschlauchanschlusses an „Ausgangsseite Druckminderer" verschrauben.
Pos. Symbol
1
Überwurfmutter der Schutzgasleitung am Anschlussnippel G¼" anschließen.
30
Beschreibung
0
Druckminderer
Schutzgasflasche
Ausgangsseite Druckminderer
Gasflaschenventil
Beschreibung
0
Anschlussnippel G¼", Schutzgasanschluss
Abbildung 5-8
Abbildung 5-9
099-000132-EW500
