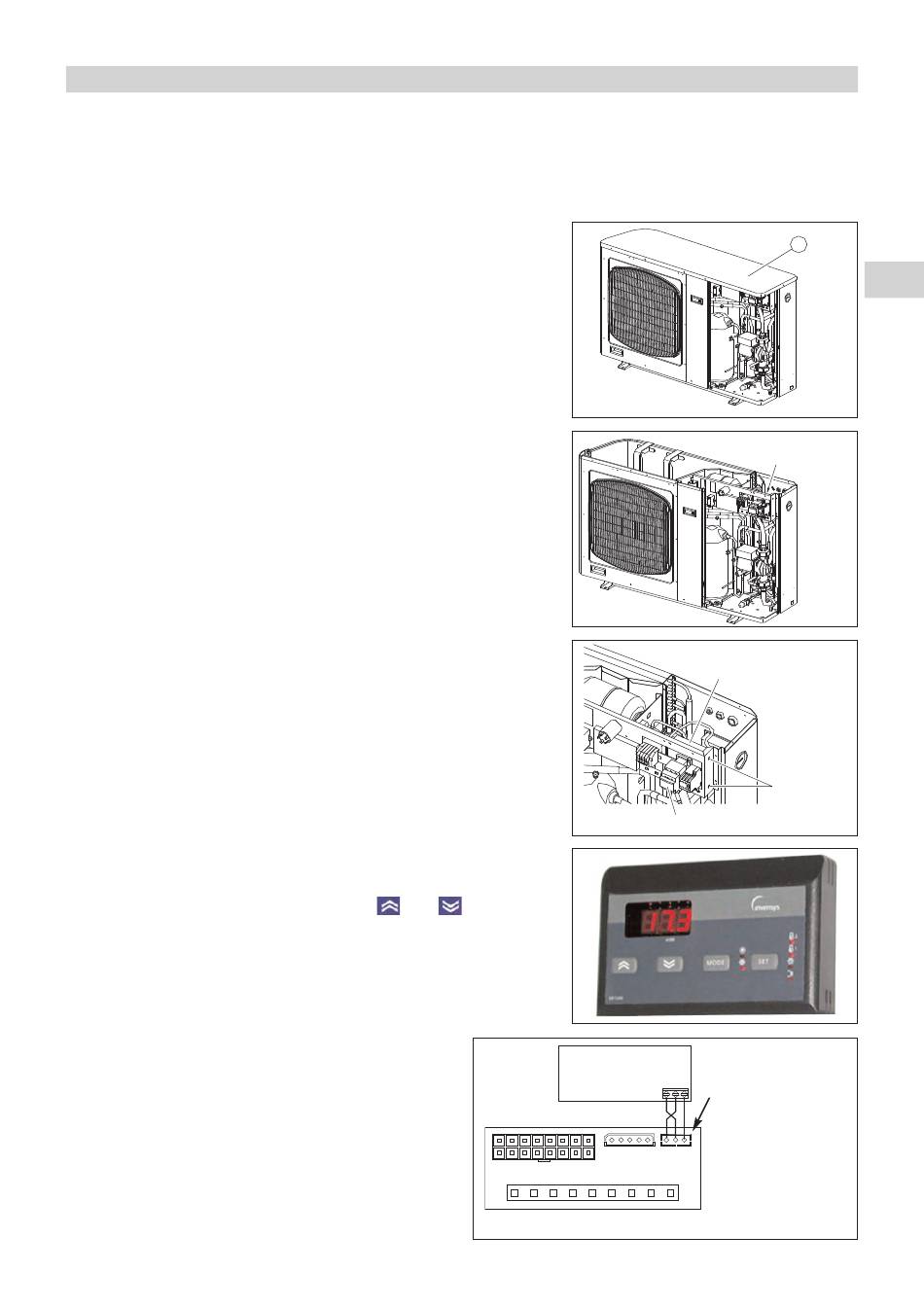

6 - ZUBEHÖR
6.1 - WASSERANSCHLUSSCHLÄUCHE
• Länge 1 m, isoliert, Anschluss Innengewinde :
- Ø 3/4" code 70600054 für CHG 8,
- Ø 1" code 70600055 für CHG 11, CHG 15 und CHG 17.
6.2 - STARTERBAUSATZ FÜR EINPHASENGERÄTE
• Code 70550004.
• Mit Hilfe dieses Bausatzes kann die Stromstärke beim Start der
Einphasen-Verdichter verringert werden. Beim Modell CHG 8 mono
beträgt die mittlere effektive Stromstärke während der Startphase 44 A.
• Zunächst die Seitenverkleidung und dann die obere Verkleidung A
abnehmen.
• Der Starter wird an der Rückseite der Leiterplatte mit Hilfe der beiden
Schrauben und Muttern (im Lieferumfang enthalten) befestigt.
Hinweis :
Zur Vereinfachung der Montage wird empfohlen, noch vor dem
Befestigen des Starters auf der Leiterplatte die Anschlussleitungen
zwischen Starter und Verdichterschütz anzuschließen.
• Schwarzen und blauen Leiter der Klemmen 4 und 6 des Verdichterschütz
abklemmen und am Starter anschließen (blauer Leiter an Klemme 2,
schwarzer Leiter an Klemme 4).
• Anschlussleitungen (im Lieferumfang enthalten) zwischen Starter und
Verdichterschütz anschließen :
- blauer Leiter an Klemme 1 des Starters und an Klemme 6 des
Verdichterschützes,
- schwarzer Leiter an Klemme 3 des Starters und an Klemme 4 des
Verdichterschützes.
6.3 - WEGGEBAUTE STEUERUNG
• Code 70250055.
• Die weggebaute Steuerung ist eine exakte Kopie der Funktionen und
Anzeigen, wie sie auf der Vorderseite des Mikroprozessors zu finden sind.
• Der einzige Unterschied betrifft die Tasten
Tasten "ON/OFF" und "Mode" getrennt sind.
• Hinweis: Durch simultanes Drücken der Tasten "ON/OFF" und "Mode"
werden die Parametereinstellungen zugänglich.
• Die Steuerung ist für eine Installation in geschützten Räumen
ausgelegt.
• Anschluss :
- Im Lieferumfang der Steuerung ist ein Stecker für den
Anschluss der Verbindung zum Mikroprozessor
"ECH" enthalten,
- zur Verlängerung dieser Verbindung mit einer
maximalen Länge von: 100 m ein geschirmtes Kabel
(paarweise
verdrillt)
Kabelquerschnitt 0,5 mm
Schirmung geräteseitig).
ACHTUNG :
Kabel nicht in der Nähe von Leistungskabeln
entlangführen.
Der Eingriff darf nur bei abgeschalteter und
gesicherter Anlage erfolgen.
und
, die von den
verwenden
,
min.
2
(Masseanschluss der
13
WEGGEBAUTE
STEUERUNG
SERIAL
CONN A
CONN B
Mikroprozessor "ECH" Rückseitenansicht
A
Einbauort des
Starters
Starter
Befestigung
des Starters
Verdichterschütz
Stecker :
blauer Leiter
= Klemme 24
roter Leiter
= Klemme 25
24 25 26
schwarzer Leiter = Klemme 26
KEYB
D
